Stw.2, Linz Hbf, 6.8.1987

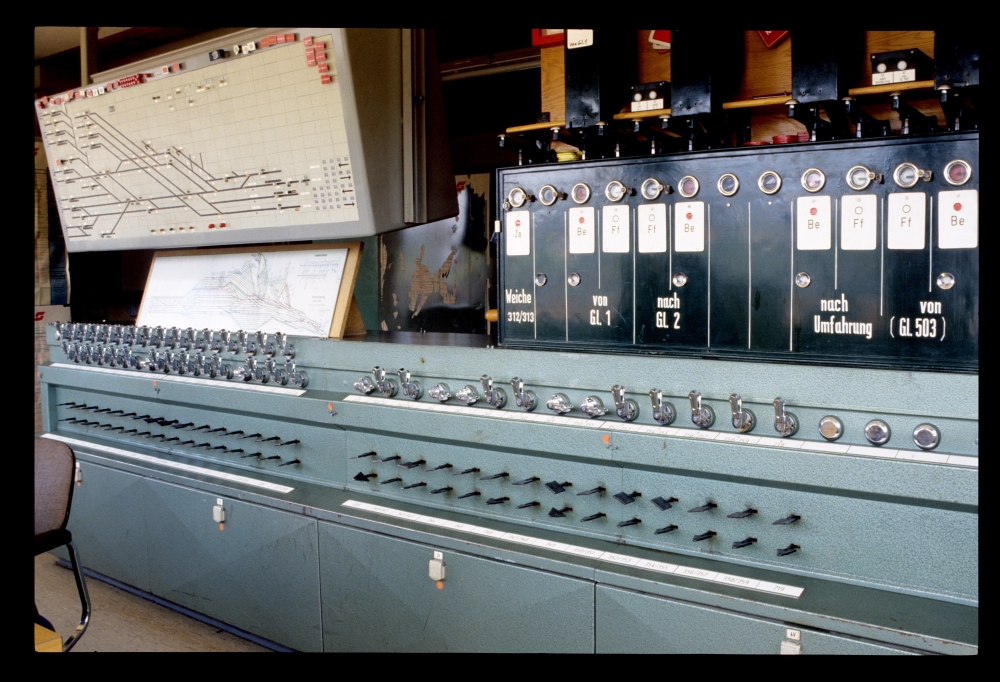

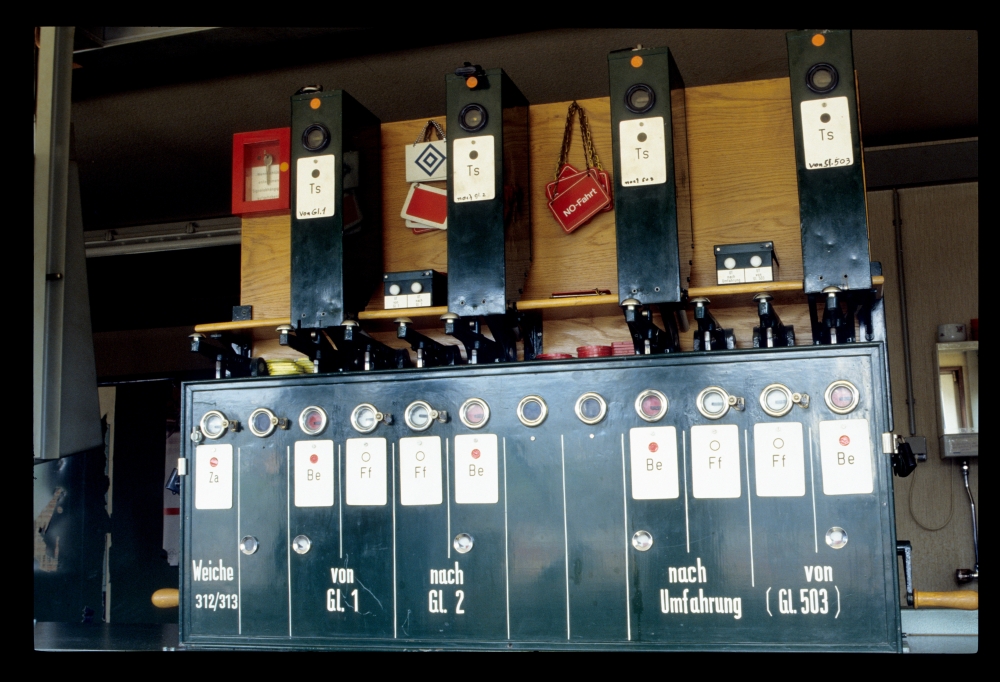

Der Blockapparat ist gleichartig wie jener am Stellwerk 4 aufgebaut – auch hier sind die Tastensperren über den Be-Feldern. Wozu zwei Ff-Felder für Fahrten über das Gleis 503 nötig sind, ist mir nicht klar – für diese "eingleisige Strecke" hätte auch eines gereicht. Allerdings erspart man sich so vielleicht einen Neutralschieber:
Blockapparat, Stw.2, Linz Hbf, 6.8.1987
Stw.2, Linz Hbf, 6.8.1987
Der Grund für die Anordnung der Schlösser unter den Knebeln mag sein, dass sich hier die 30 Weichenknebel und die zugehörigen Schlösser bis unter den Blockapparat erstrecken:
Stw.2, Linz Hbf, 6.8.1987

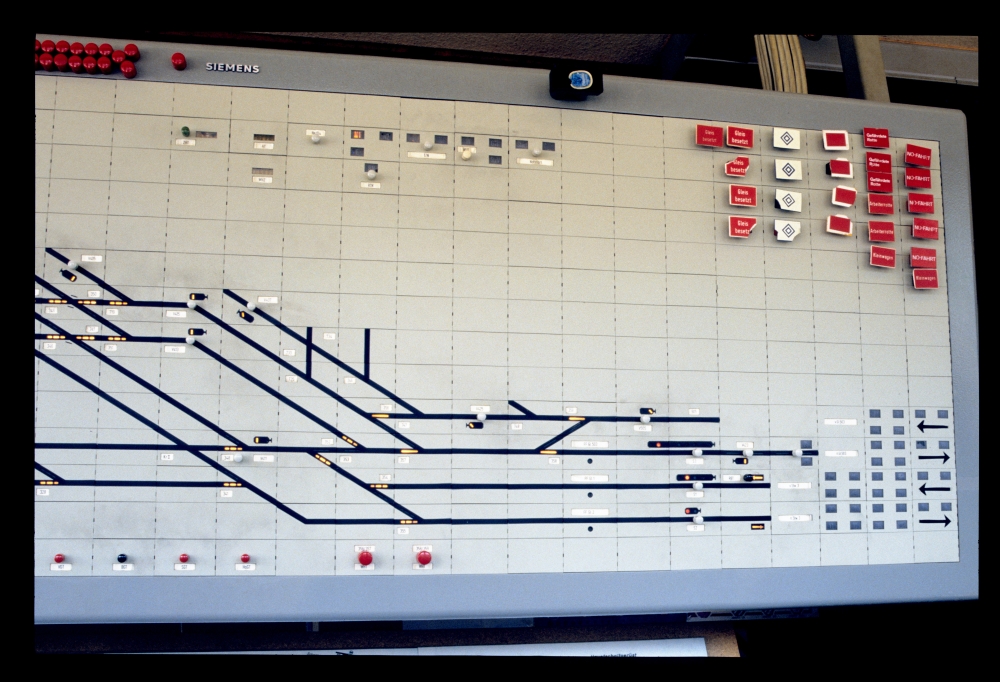

Zuletzt sind hier noch zwei Detailbilder des Gleisbildes für die Signalanzeige und -bedienung sowie die Weichenanzeige zu sehen:
Gleistafel, Stw.2, Linz Hbf, 6.8.1987

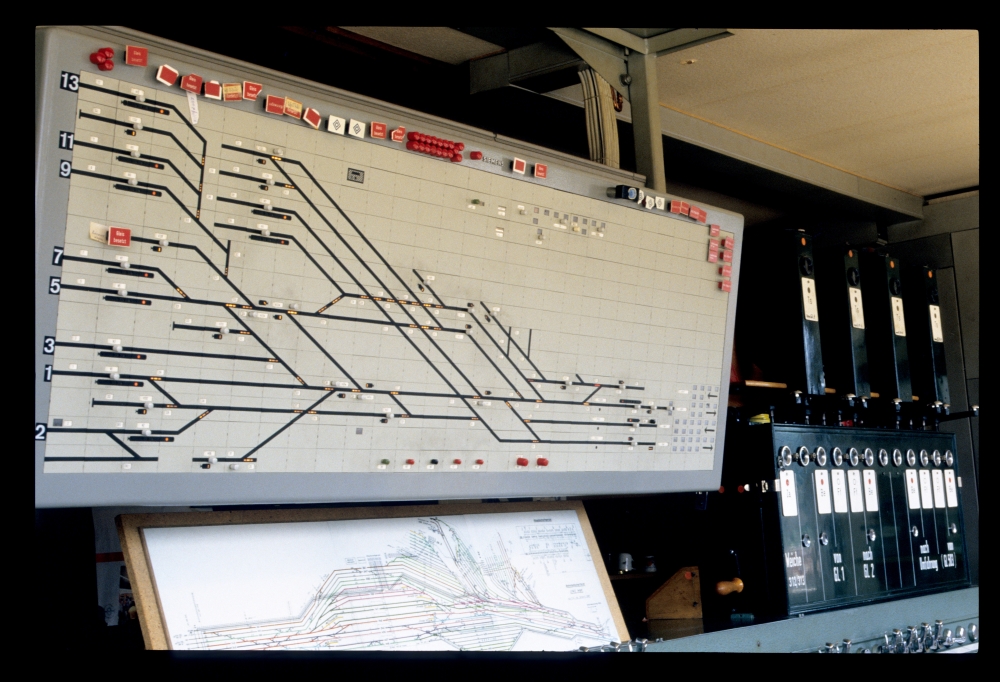

Praktisch alle Weichen waren während des Bauzustandes ohne Isolierung, was man an den Ausleuchtungssymbolen mit den zwei Querstrichen erkennt. Vier Weichen sind auf dem folgenden Bild allerdings mit den üblichen Symbolen ohne Querstriche dargestellt, sie sollten also schon isoliert gewesen sein:
Gleistafel, Stw.2, Linz Hbf, 6.8.1987

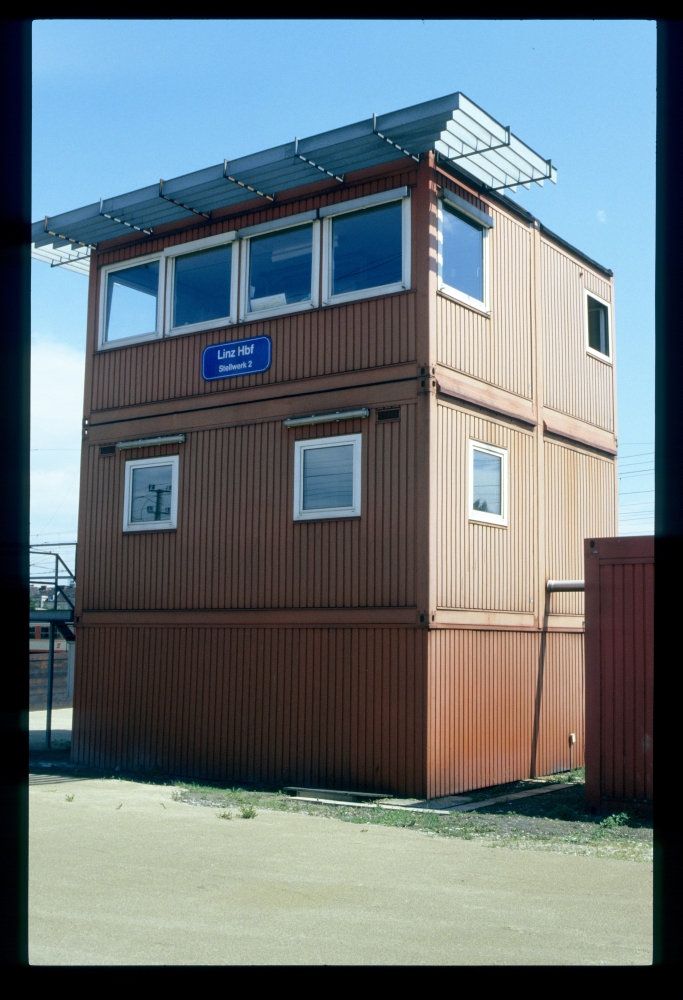

Auch dieses Stellwerk ist wie die anderen aus drei mal zwei Containern zusammengesetzt:
Stellwerk 2, Linz Hbf, 6.8.1987

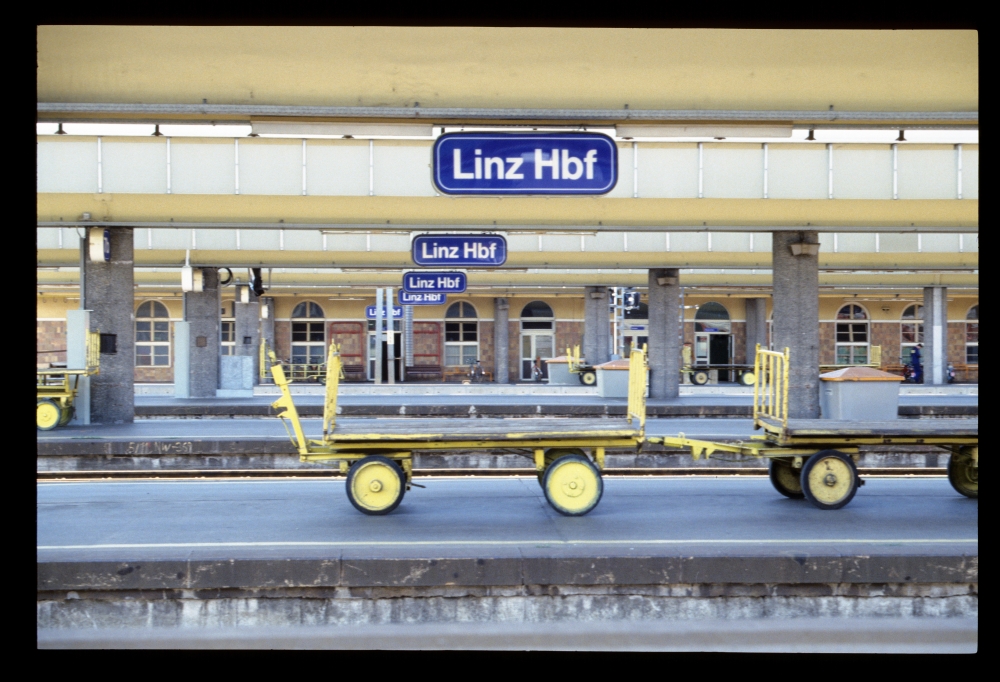

Ruhe am Hauptbahnhof: Alle Bahnsteiggleise sind hier leer:
Bahnsteige, Linz Hbf, 6.8.1987

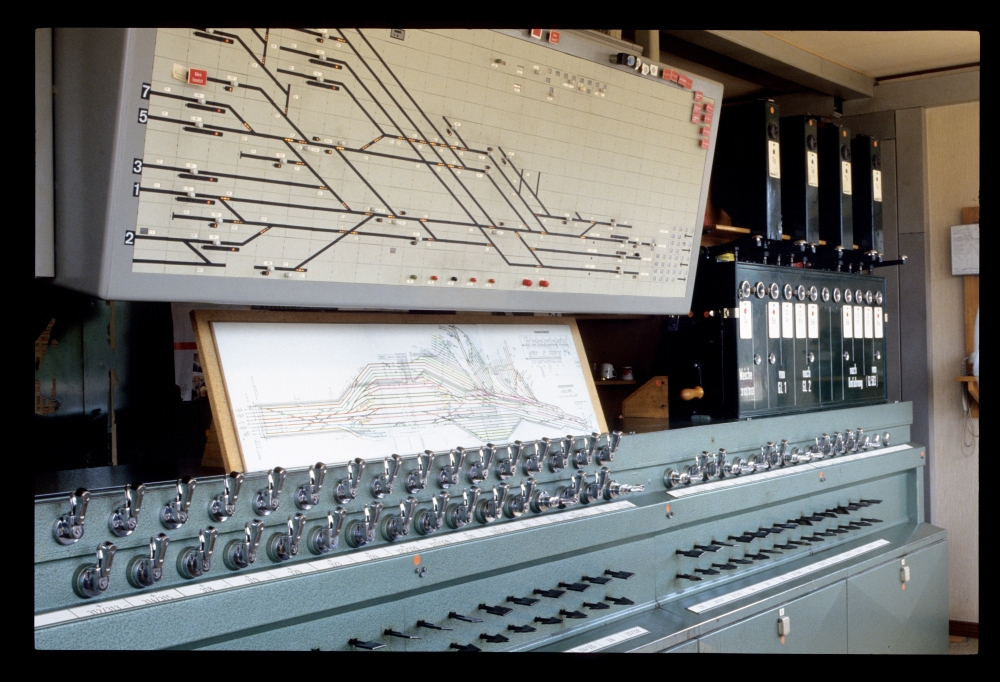

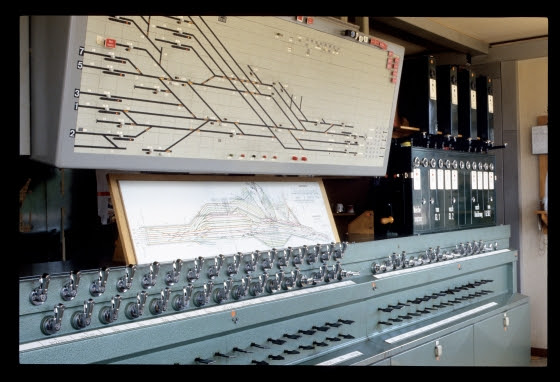

Dia Anlage am Stellwerk 1 war wie jene am Stellwerk 2 aufgebaut:
Stw.1, Linz Hbf, 6.8.1987

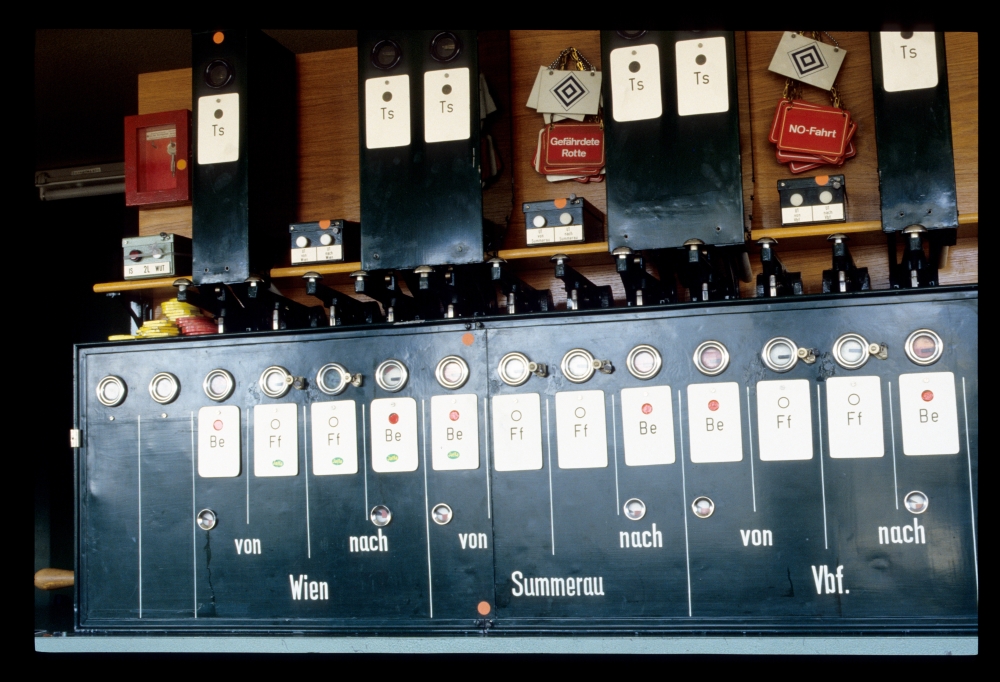

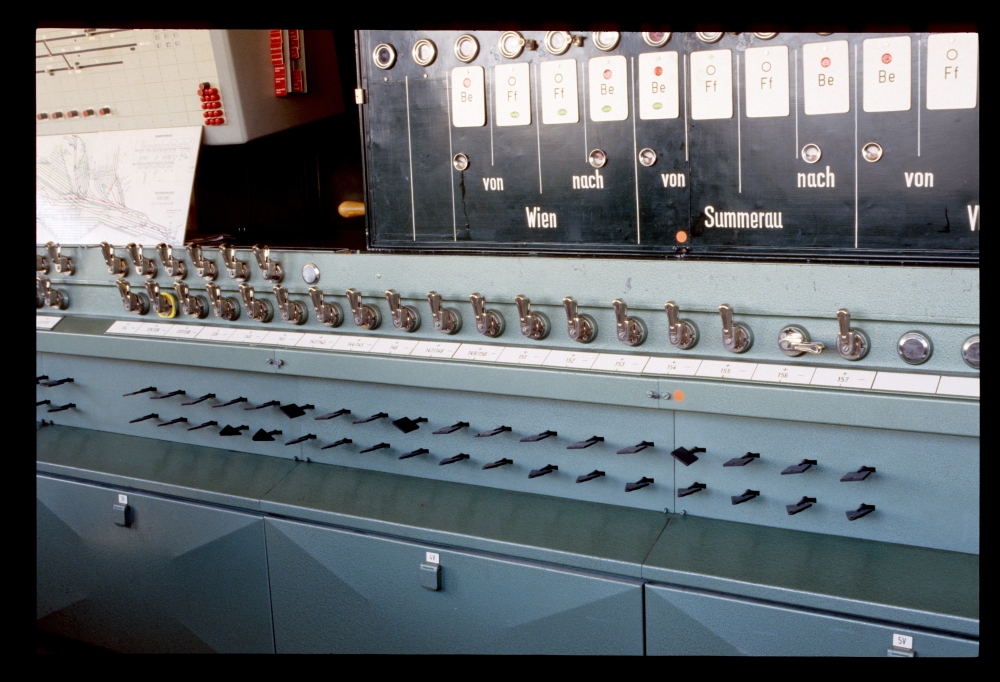

Am Blockapparat waren allerdings Felder für drei Strecken vorhanden. Die Summerauer Strecke ist eingleisig, sodass hier prinzipiell ein Ff-Feld gereicht hätte (allerdings gab es ausgerechnet auf dieser Strecke auch auf anderen Bahnhöfen doppelte Ff-Felder!).
Hier sieht man ein letztes Mal aufgesetzte Tastensperrfelder, die sich ein Gehäuse teilen:
Blockapparat, Stw.1, Linz Hbf, 6.8.1987

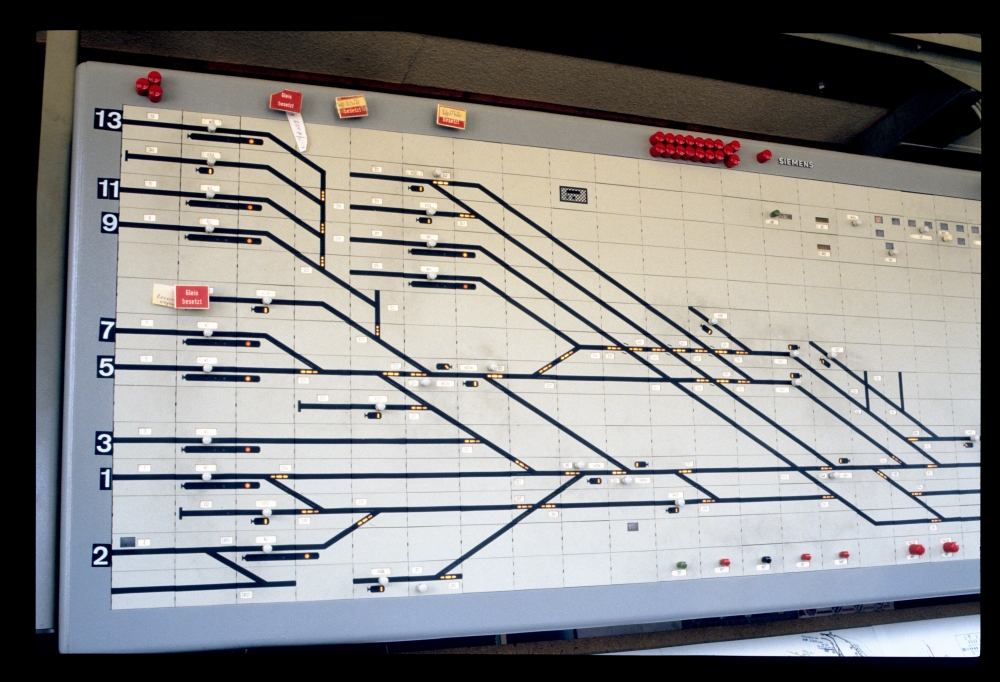

Der Gleisplan zeigt, dass die äußeren Weichenverbindungen schon isoliert waren – sie waren auch vom Stellwerk schwer zu sehen:
Gleistafel, Stw.1, Linz Hbf, 6.8.1987

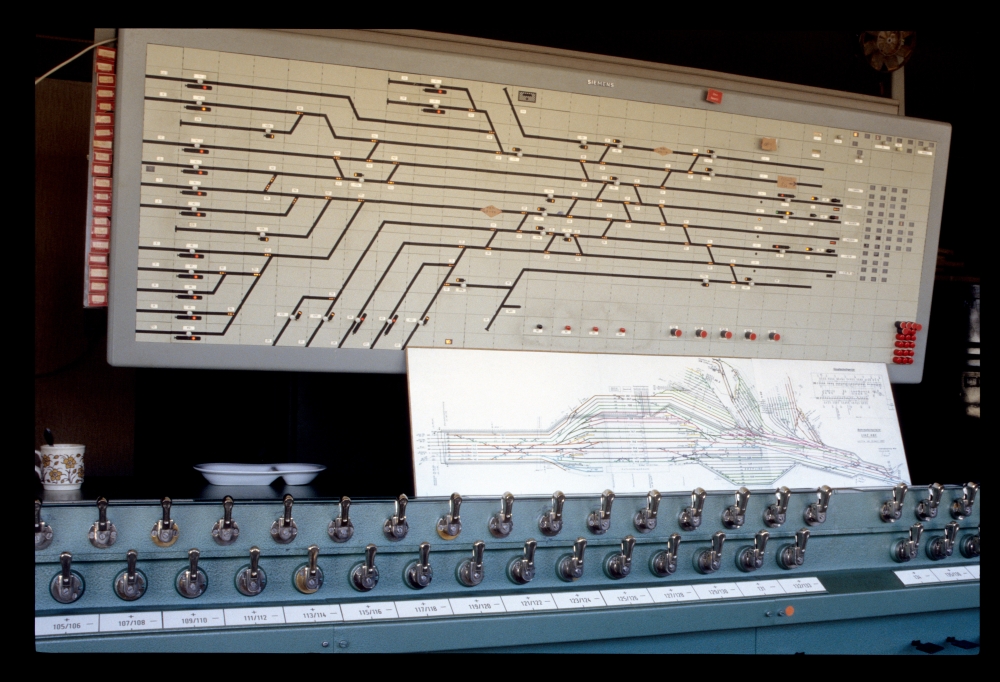

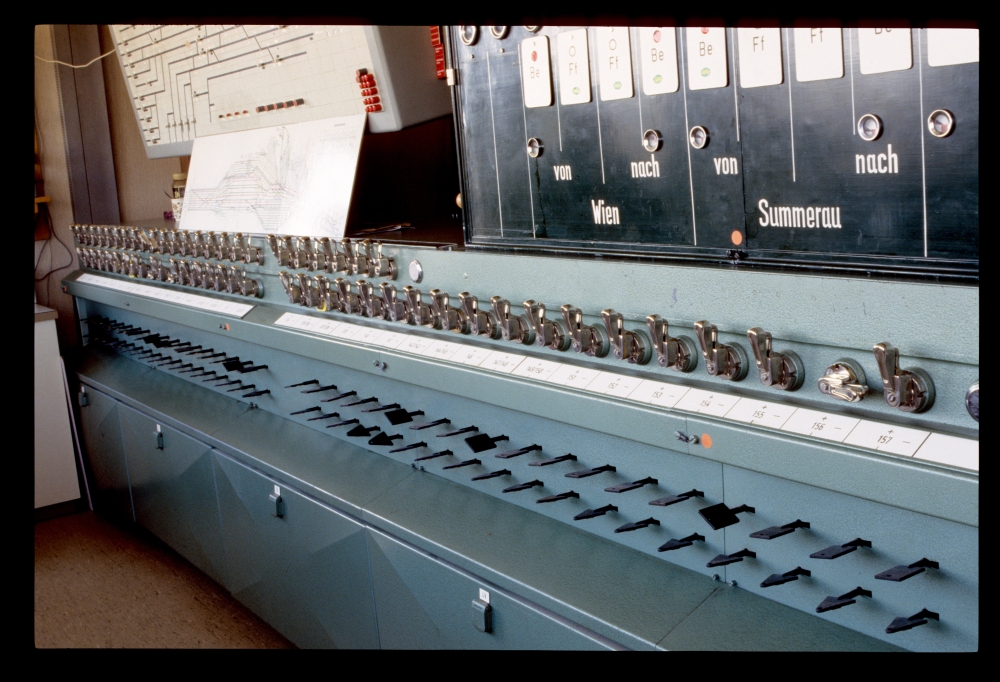

Weichenknebel gab es hier noch mehr als am Stellwerk 2 ...
Stw.1, Linz Hbf, 6.8.1987

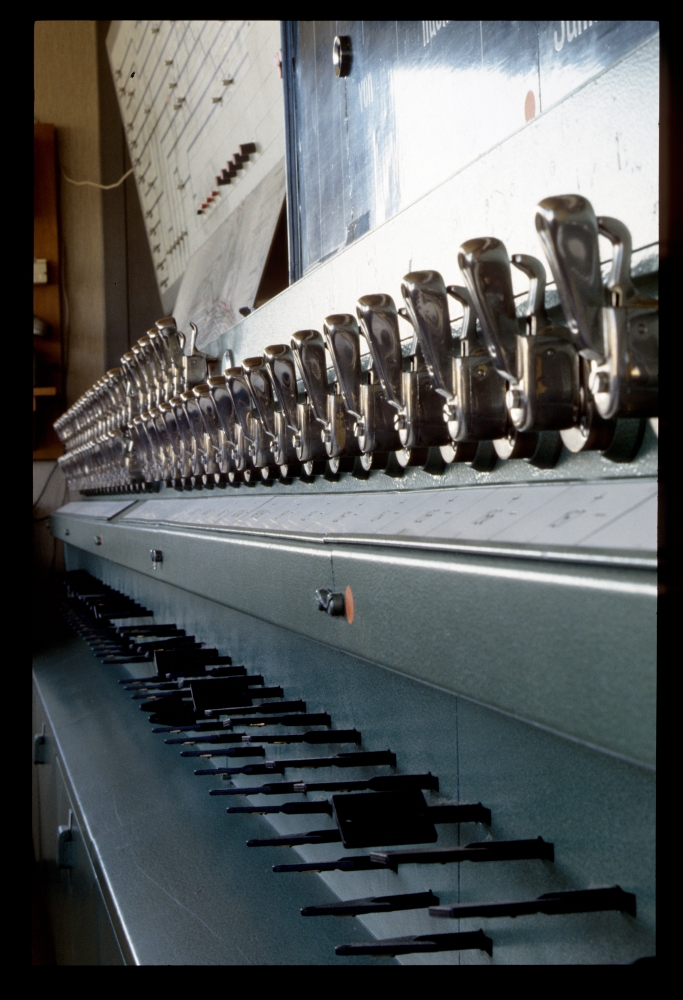

... nämlich 35 Stück:
Fahrstraßen- und Weichenknebel sowie Ersatzschlösser, Stw.1, Linz Hbf, 6.8.1987
Fahrstraßen- und Weichenknebel sowie Ersatzschlösser, Stw.1, Linz Hbf, 6.8.1987

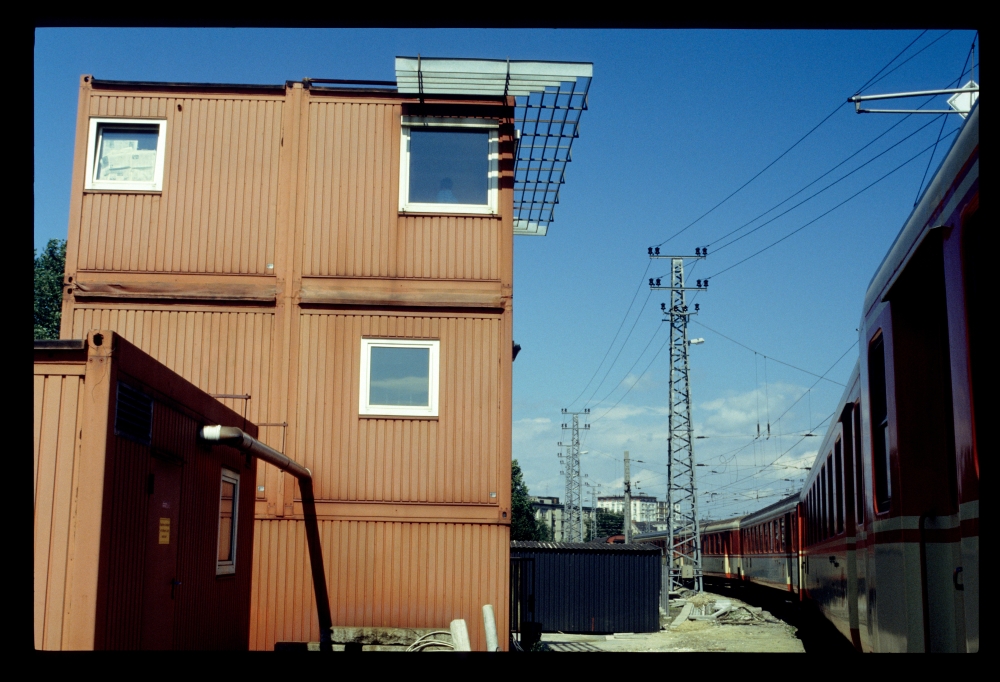

Und zuletzt habe ich das Stellwerk von der Seite aufgenommen – auch dieses letzte besteht aus drei mal zwei Containern:
Stellwerk 1, Linz Hbf, 6.8.1987
