Von Stellwerken und anderen Maschinen ...: Amstetten, 1985

Amstetten hatte, obwohl durchgehend mit DrS-Stellwerken versehen, trotzdem die klassische Aufteilung in ein Befehlswerk und Endstellwerke. Eine Trennung von Befehls- und Stellwerk wurde in den Anfängen der Drucktastentechnik öfter gebaut, z.B. auch in Innsbruck Hbf (dort war allerdings das Befehlswerk im selben Raum wie das Stellwerk).

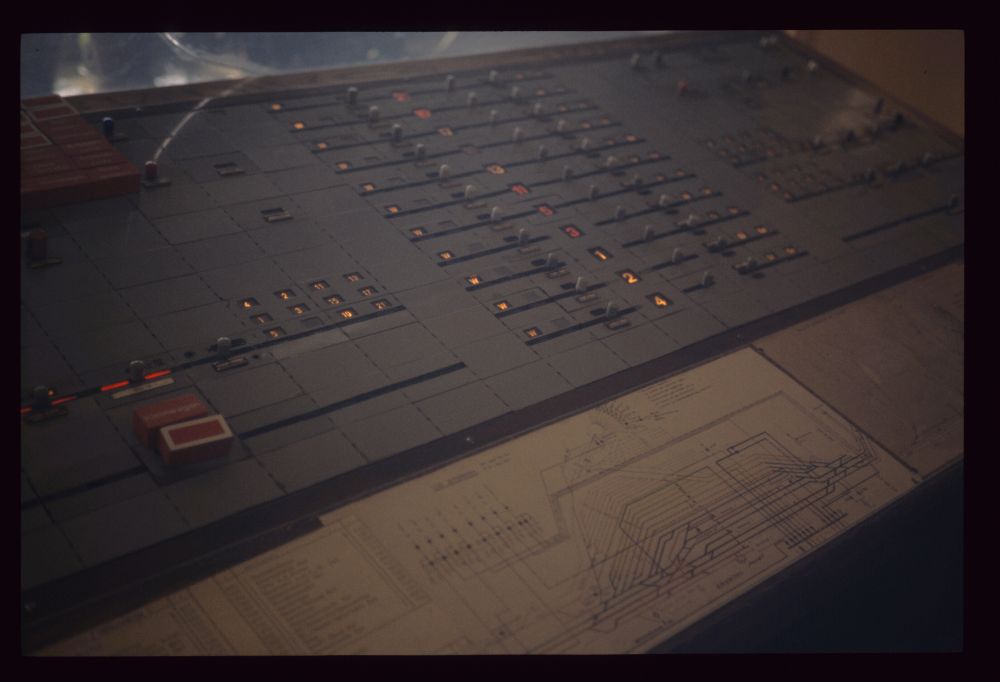

Hier sieht man das Befehlswerk in der Fahrdienstleitung – die Rotausleuchtung der Hauptgleise zeigt eine Gleisbelegung an. Die Funktionen der kleinen Transparente mit den Gleisnummern habe ich mir leider nirgends notiert. Ich denke aber, dass sie die gerade möglichen Fahrstraßen anzeigen. Am Ostende sind das momentan alle Einfahrten, d.h., es ist keine feindliche Verschub- oder Zugstraße eingestellt. Ebenso erlauben die weißen leuchtenden "W" (für Wien) alle Ausfahrten:

Befehlspult, Fdl., Amstetten, 16.1.1985

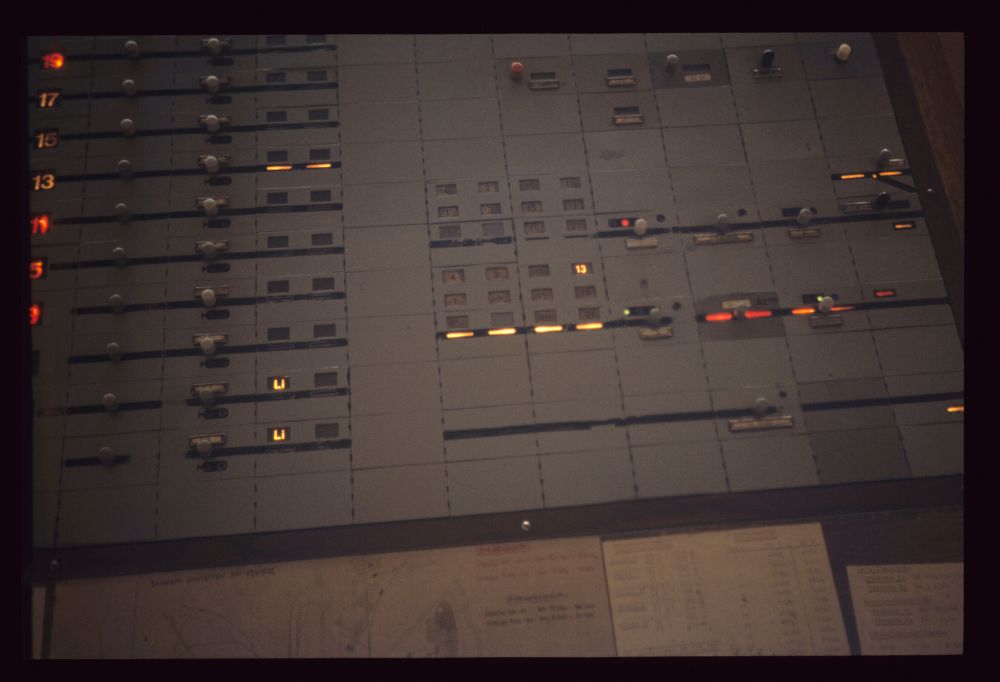

Hier sieht man eine befohlene und gestellte Einfahrt von Linz auf Gleis 13. Diese Fahrstraße belegt die Weichenstraße vom Linzer Gleis her so, dass nur mehr diese eine Fahrt als möglich angezeigt wird. In der Gegenrichtung leuchten nur bei Gleis 2 und 4 die Buchstaben "Li" auf, d.h., nur von diesen beiden Gleisen ist momentan eine Ausfahrt Richtung Linz möglich. Auf dem vorherigen Foto sieht man hingegen, dass neben allen Gleisen auch auf Westseite "Li" sowie (denke ich) "Se" für Selzthal leuchtet:

Befehlspult, Fdl., Amstetten, 16.1.1985

Ein weiteres Bild des Befehlspults sieht man übrigens in diesem Posting von 1983.

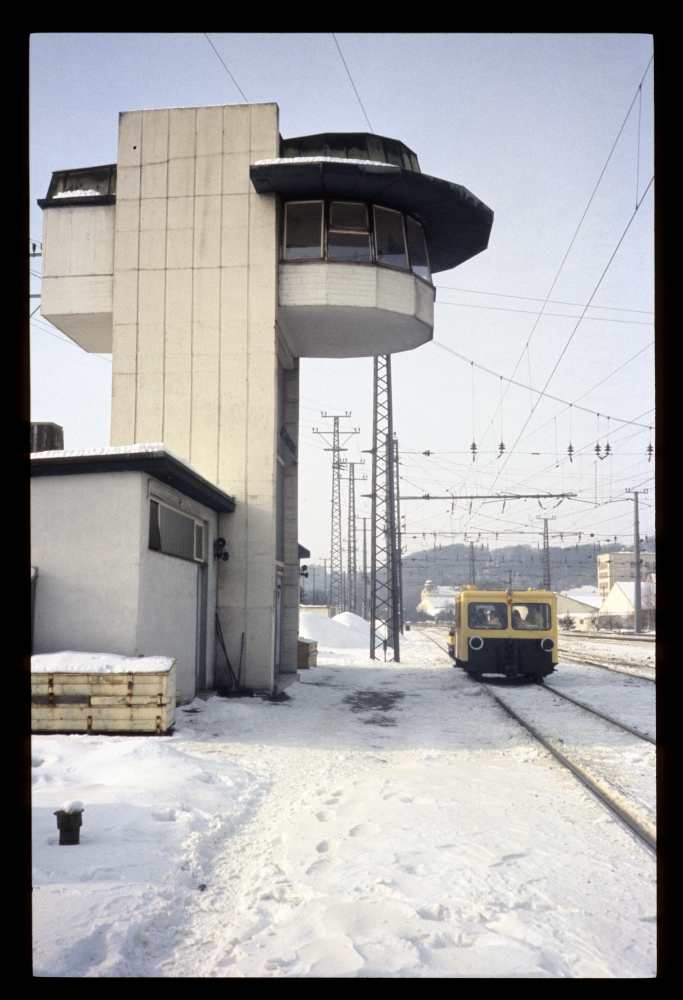

Nach der Fahrdienstleitung bin ich aufs Stellwerk 2 marschiert, ein äußerst eleganter Bau:

Stellwerk 2, Amstetten, 16.1.1985

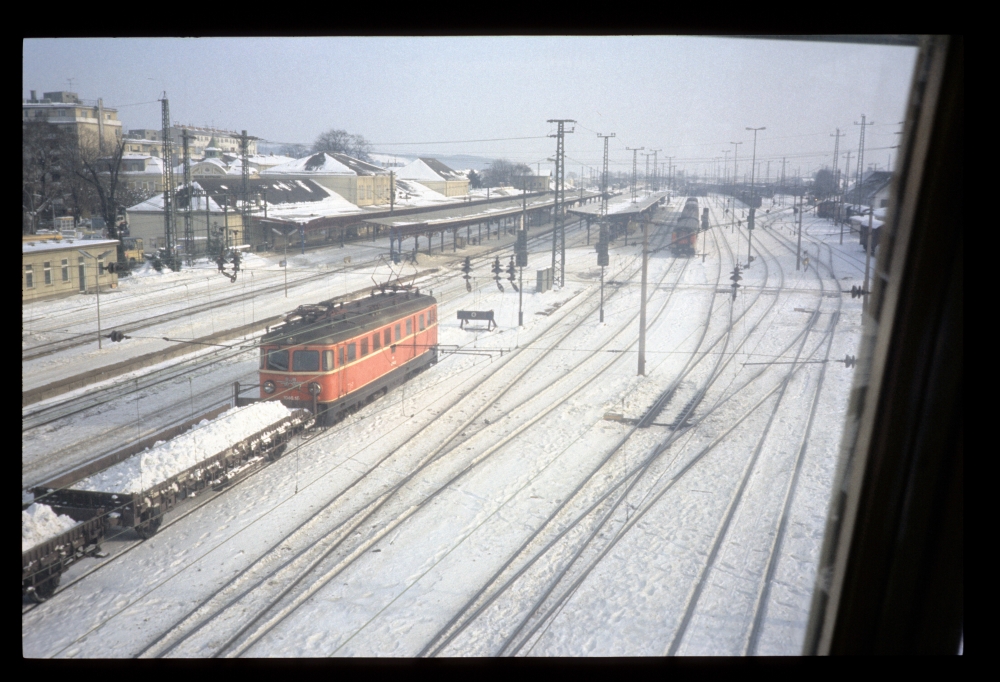

Von dort hatte man einen großartigen Blick über den ganzen Bahnhof:

1046.18 mit Schnee, Amstetten, 16.1.1985

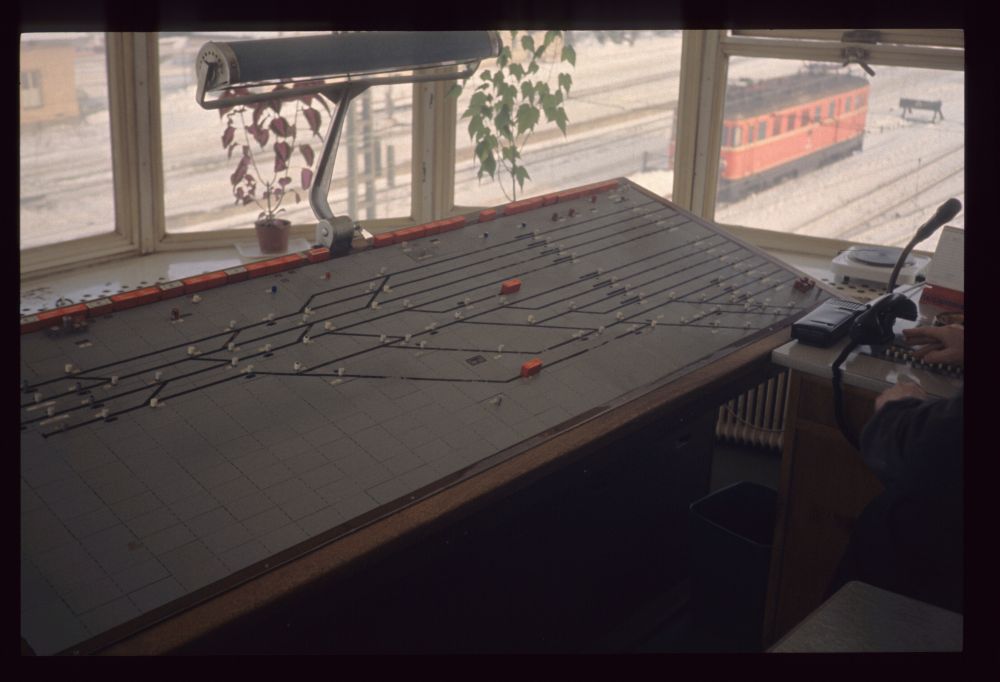

Das DrS-Stellpult wirkte enorm aufgeräumt. Der Gleisplan zeigt einige interessante Verbindungen vom westlichen Ausziehgleis her – es wurde offenbar darauf geachtet, dass auch während Zugein- und -ausfahrten der Verschub in möglichst viele Güterzugsgleise möglich war. Einen Gleisplan findet man übrigens hier bei sporenplan.nl:

Stelltisch, Stw.2, Amstetten, 16.1.1985

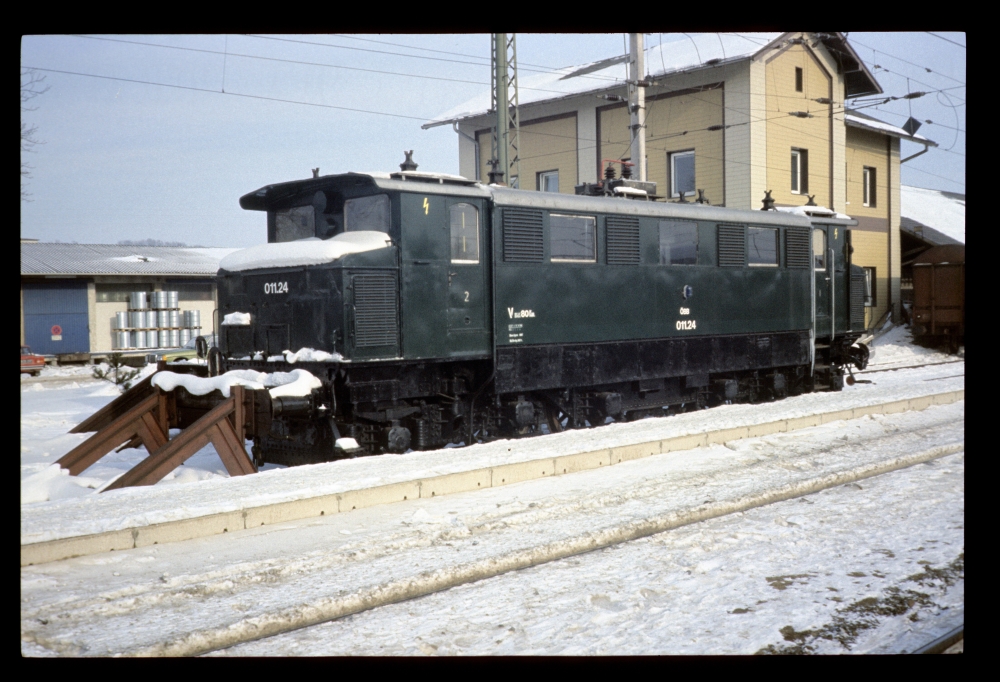

Beim Marsch zum Stellwerk 1 bin ich an dieser Vorheizanlage vorbeigekommen, der ich 8 Monate vorher in Sigmundsherberg begegnet bin:

Vorheizanlage 011.24 ex 1670, Amstetten, 16.1.1985

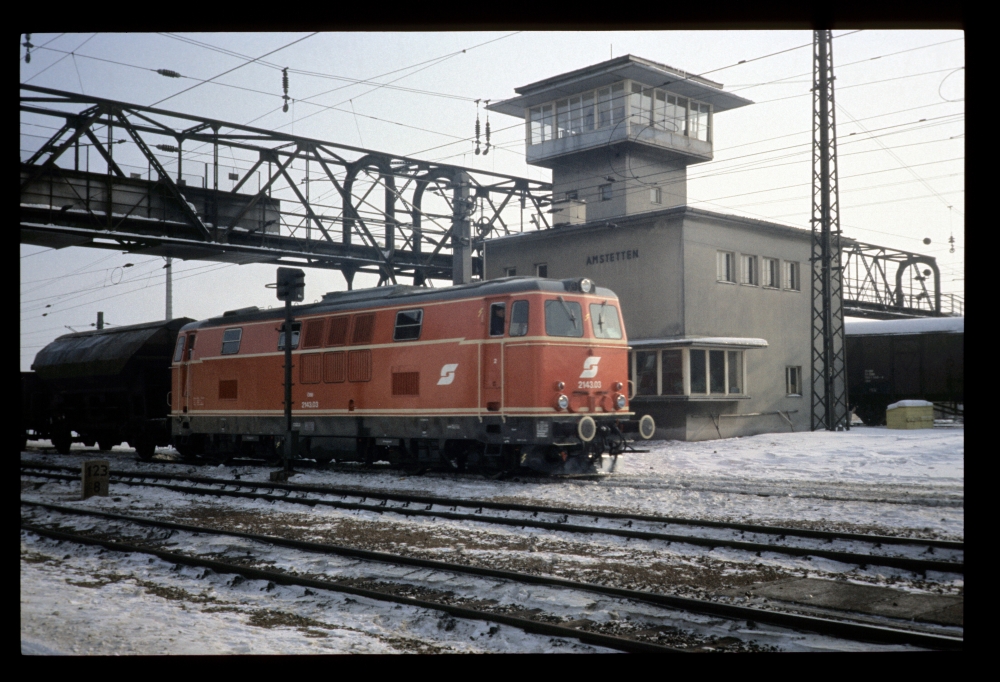

Vor dem Stellwerk 1 knatterte eine 2143 vorbei:

2143.03 mit 65116, Belastungsprobefahrt, Stellwerk 1, Amstetten, 16.1.1985

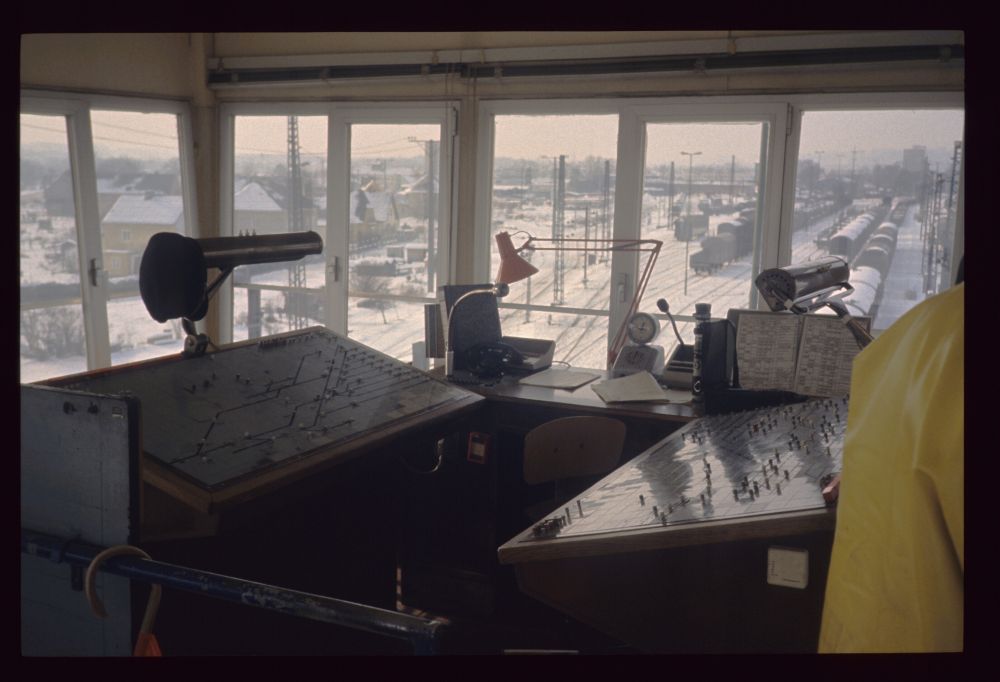

Zwei Fotos genügten mir damals für dieses Stellwerk. Das erste zeigt, dass wir es hier mit einem Doppel-Stellwerk zu tun haben. Die einzigen zwei anderen solchen Stellwerke, an die ich mich erinnern kann, waren das Stellwerk 1 in Meidling, wo zwei EM55-Anlagen Rücken an Rücken standen, und ein Stellwerk in Villach mit zwei aneinandergestellten SBW500-Anlagen (Fotos davon habe ich, aber noch nicht eingescannt):

Amstetten, 16.1.1985

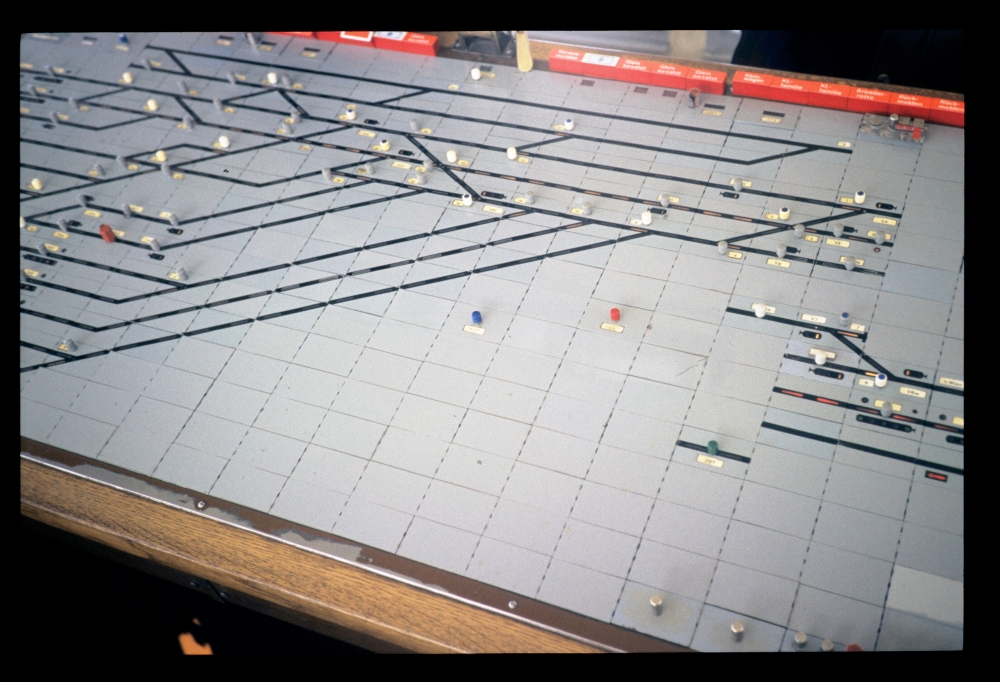

Das folgende Bild zeigt das Stellpult für den östlichen Bahnhofskopf, mit Ausnahme des Ausziehgleises und der Verschub-Weichenstraßen, für die das andere Stellpult zuständig war. Am rechten Rand sieht man die zwei Gleise der Westbahn, wo gerade eine Einfahrt frei steht. Der zugehörige, rot leuchtende ZG-Pfeil befindet sich "ein Gleis zu weit südlich", nämlich neben dem Anschlussgleis statt direkt neben dem Streckengleis.
Weiter oben sieht man die Fortsetzung dieser drei Gleise, wo man ebenfalls die festgelegte Einfahrstraße sieht. In weiterer Verlängerung führt diese Fahrstraße dann schnurgerade über eine EKW, eine Weiche und dann die berühmte Flachkreuzung, die jahrzehntelang wegen des Wechsels von Links- auf Rechtsbetrieb in Amstetten nötig war.

Auch hier fällt das "leere" Stellpult auf – irgendwo in der großen grauen Fläche ist die blaue WGT angeordnet, ein Stück daneben eine HaGT, und sonst ist viel Platz:
