Am Gleisplan sieht man, dass jedes Bahnhofsgleis eigene Isolierschienen hat. Die Weichen auf der Wiener Seite waren etwas durcheinander nummeriert, vielleicht wegen mehrfacher Umbauten. Und auf der Zeichnung fehlt das Signal R5-11 für Ausfahrten Richtung Gmünd.
Gleisplan und Signalanzeige am Befehlswerk, Fdl, Sigmundsherberg, 20.9.1986
Am Befehlswerk steht hier gerade eine Ausfahrt nach Wien – die Knagge am Rankapparat ist umgelegt, Ba-Feld ist geblockt und zeigt weiß, Fa-Feld zeigt grün, Grünanzeige "Hw" zeigt grünes Licht. Auf dem Blockapparat sitzen vier zusätzliche Bedienungskästchen für die Ersatzsignale auf den Einfahrsignalen:
Befehlswerk, Fdl, Sigmundsherberg, 20.9.1986
Nach der Ausfahrt des Zuges ist nun der Block belegt, wie man an der roten Ausleuchtung sieht. "Az" scheint darauf hinzuweisen, dass hier ein Achszähler im Einsatz war – genaueres weiß ich allerdings nicht:
Block- und Signalanzeigen, Fdl, Sigmundsherberg, 20.9.1986

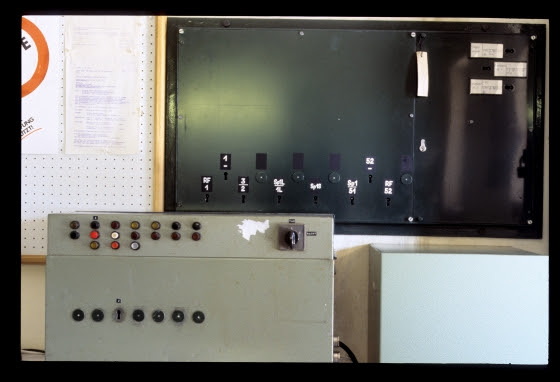

Auf dem Schreibtisch des Fahrdienstleiter standen noch diese Schrankenüberwachungen:
Schrankenüberwachungen, Fdl, Sigmundsherberg, 20.9.1986
Draußen fuhren ab und zu auch Züge. Die gleichartige Bespannung des 2107 habe ich ein Jahr früher schon in Heiligenstadt fotografiert:
1042.008+1042 kalt mit 2107, Sigmundsherberg, 20.9.1986
Richtung Kamptal waren noch 2045er unterwegs (Ergänzung Mai 2013: Eine großartige Reportage zu den letzten 2045ern im Wald- und Weinviertel befindet sich hier im EBFÖ; und noch eine Ergänzung vom 10.5.2022: Johann hat zu den Nummern und Eigenheiten der 2045er einen detaillierten Kommentar geschrieben – bitte selbst nachlesen!):
2045.20 und 2045, Sigmundsherberg, 20.9.1986
Und Richtung Gmünd war die Elektrifizierung noch nicht fertiggestellt, sodass alle weiterfahrenden Züge einen Lokwechsel brauchten – was übrigens die Stellwerker sehr missliebig stimmte: Sie mussten, im Gegensatz zum durchgehenden Dieselbetrieb, nun bei gleichem Gehalt tatsächlich bei jedem Zug mindestens vier Weichenumstellungen vornehmen!
2143.53 mit Personenzug nach Gmünd, Sigmundsherberg, 20.9.1986
Am Stellwerk 2 stand eine ziemlich voll besetzte Hebelbank. Insbesondere fehlten die Leerplätze entfallener Formsignale am äußeren Ende (unter dem Blockapparat), sodass diese Anlage wohl beim Umbau auf Lichtsignale neu errichtet worden war:
Hebelbank und Blockapparat, Stw.2, Sigmundsherberg, 20.9.1986
Der Blockapparat hatte die üblichen fünf Felder für eine eingleisige Strecke mit ZG-Block:
Blockapparat, Stw.2, Sigmundsherberg, 20.9.1986
Oberhalb des Blockapparats befand sich die Signalanzeige und -bedienung, von links nach rechts mit den Tasten
- RBT = Rückblocktaste
- SGT = Signalgruppentaste
- HAGT = Haltgruppentaste
- WT = Weckertaste (nehme ich an)
- STZ und STR = Signaltasten für Z und R
Stw.2, Sigmundsherberg, 20.9.1986
Über eine Holzabtrennung konnte man von der Wendeltreppe aus die Drahtzüge im Untergeschoss des Stellwerks sehen:
Drahtzüge, Stw.2, Sigmundsherberg, 20.9.1986
Und hier ein Blick auf das elegante Stellwerksgebäude:
Stellwerk 2, Sigmundsherberg, 20.9.1986
Die Drehscheibe in der Zugförderung war gerade ausgebaut (wurde sie durch eine andere ersetzt?). Durch die Drehscheibengrube führte stattdessen für ein Gleis eine Hilfsbrücke:
Ausgebaute Drehscheibe, Sigmundsherberg, 20.9.1986
Ausgebaute Drehscheibe, 1040.009, 2143.52, zweimal 2045, Sigmundsherberg, 20.9.1986
Die Hebelbank am Stellwerk 1 war etwas länger, und der Blockapparat wegen der drei abgehenden Strecken dreimal so groß:
Hebelbank und Blockapparat, Stw.1, Sigmundsherberg, 20.9.1986
Die Signalanzeige war auf diesem Stellwerk in einem detaillierten Gleisplan untergebracht, an dem man einiges entdecken kann:
- Am Gleis 2 waren zwei Isolierschienen vorhanden, eine für das Einfahrten von Zellerndorf auf das Einfahrsignal C, eine weitere für Einfahrten auf A und B.
- Die Weichen waren mit Symbolen versehen: Schwarz ausgefüllter Kreis = ferngestellt; Kreis mit Punkt = geriegelt; Querstrich = ortsbedient, mit Markierung der Schlösser.
- Aber was bedeutet das Viereck und die eine Lampe bei der Einfahrweiche 20 von Zellerndorf?
- Das Wartezeichen V800 mit Vorrücksignal war wie ein Verschubsignal geschaltet und hatte auch dieselbe Bedeutung.
- Die Signale wurden, im Gegensatz zur Tastenbedienung am Stellwerk 2, durchgängig mit Knaggen gestellt.
Signalanzeige, Stw.1, Sigmundsherberg, 20.9.1986
Hier sieht man die Anlage, etwas schwer erkennbar, bei einer Einfahrt von Wien: Das entsprechende Be-Feld ist weiß, das Ff-Feld grün, die Knagge für A ist umgelegt. Hier gibt es übrigens eine ganze Reihe Leerplätze auf der Hebelbank, sodass diese Anlage wohl noch die originale ist, von der die Formsignalhebel abgebaut wurden:
Blockapparat, Stw.1, Sigmundsherberg, 20.9.1986
Das Stellwerksgebäude ist auf dieser Seite noch ein typisches niedriges österreichisches Stellwerk:
Stellwerk 1, Sigmundsherberg, 20.9.1986
Und hier noch ein Blick auf das Bahnhofsgebäude:
Bahnhof, Sigmundsherberg, 20.9.1986
