Das Stellwerk der Zugförderung Floridsdorf, 1988

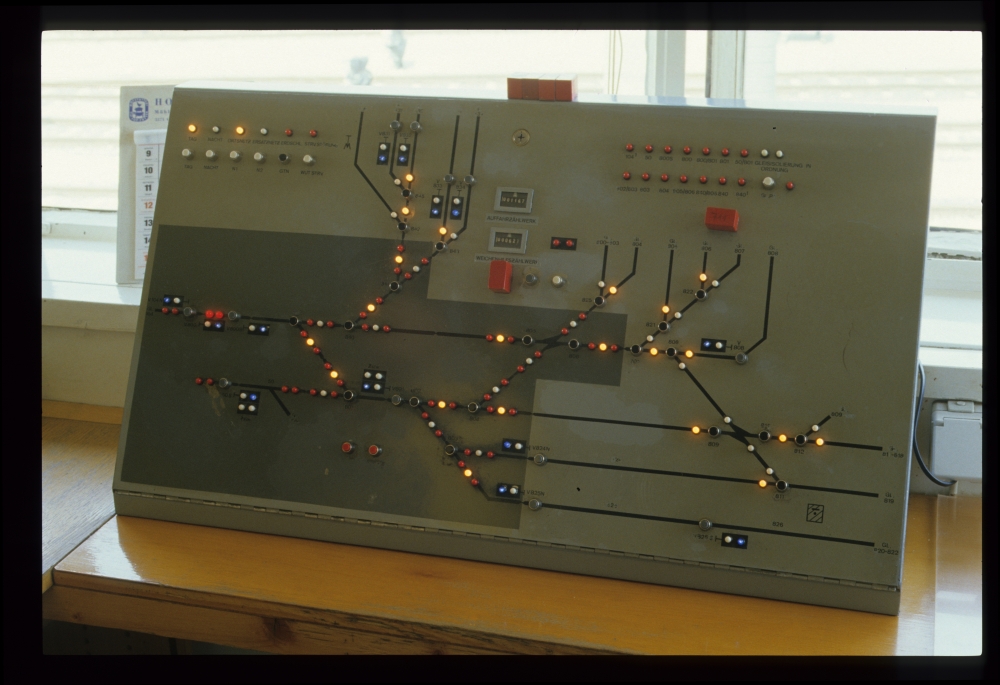

Die Abstellanlagen in der Zugförderung Floridsdorf waren so groß, dass sich dafür ein eigenes Stellwerk auszahlte. Hier sieht man das ÖBB-Stellpult, mit dem eine Reihe von Weichen und Verschubsignalen gestellt wurden. Der dunkelgraue Bereich markiert offensichtlich die Gleise und Weichen mit Isolierung, während die Weichen in den hellgrauen Bereichen mit Augenschein auf Freisein zu prüfen sind:

Stellpult, Stellwerk der Zugförderung Floridsdorf, 9.5.1988

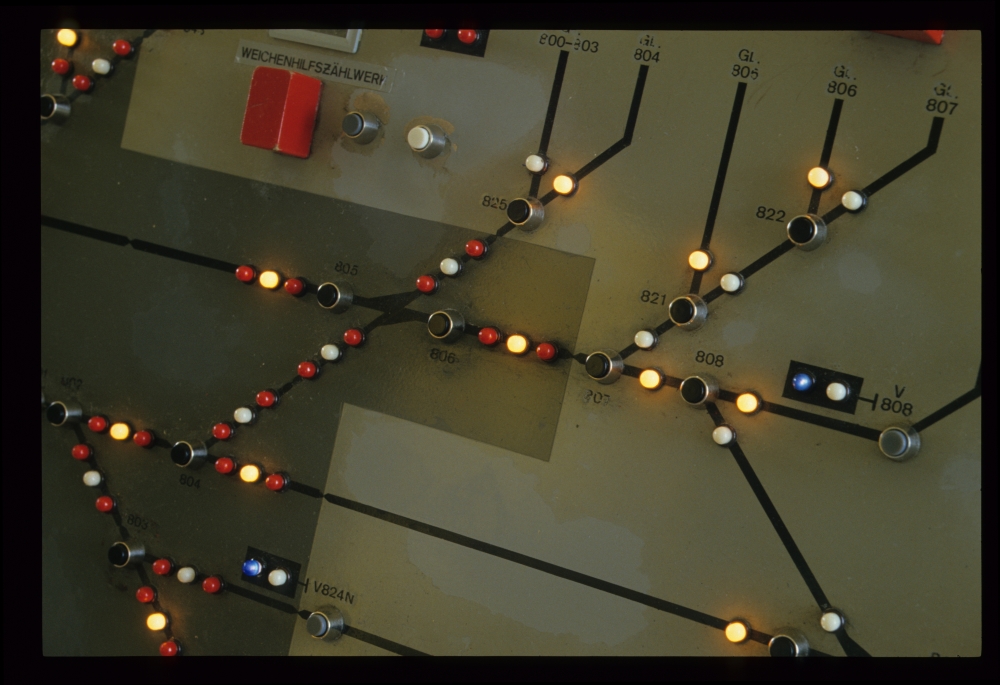

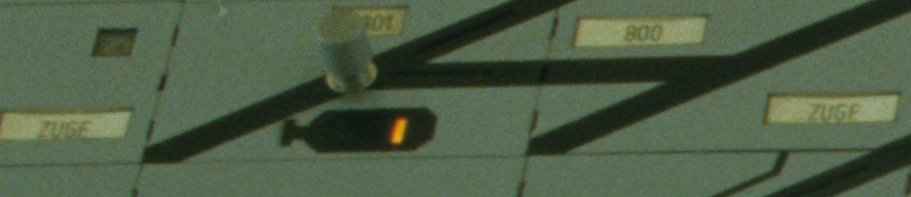

Auf diesem Ausschnitt sieht man, dass die Weichen und Verschubsignale wie in Heizhausbereichen vorgesehen mit 800er-Nummern versehen waren:

Stellpult, Stellwerk der Zugförderung Floridsdorf, 9.5.1988

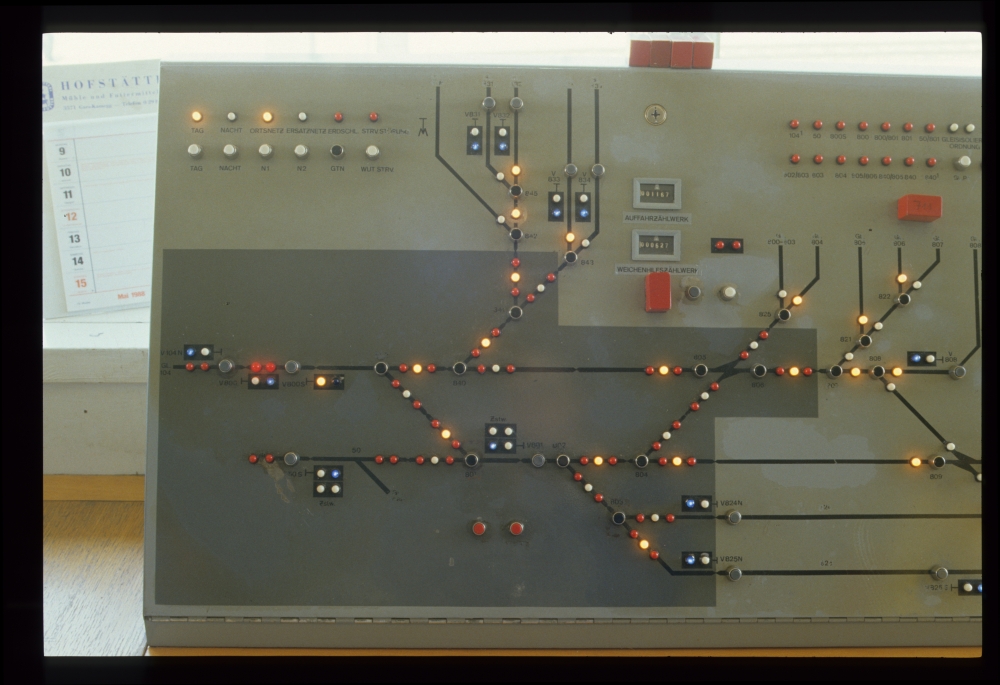

Hier ist ein Bild, das die linke Seite des Stellpults etwas näher zeigt. Am Gleis 104 ist eine Garnitur von Floridsdorf her unterwegs, wie man an der roten Gleisausleuchtung sieht, und für sie ist auch schon das Verschubsignal V800S freigestellt:

Stellpult, Stellwerk der Zugförderung Floridsdorf, 9.5.1988

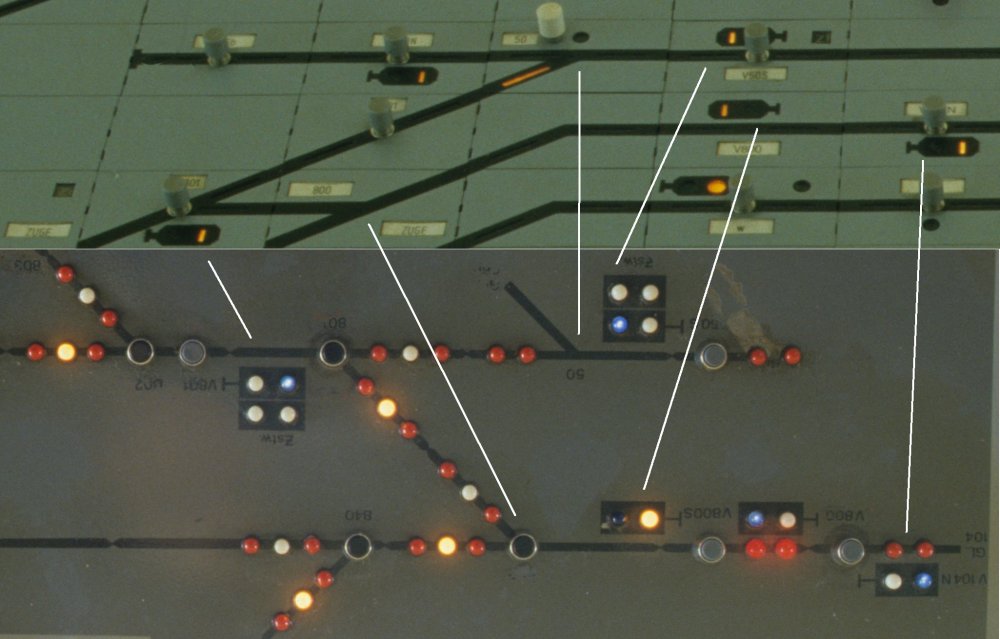

Die Nähe des Floridsdorfer "Personenbahnhofs" und dieses Stellwerks hatte zur Folge, dass sich Verschubfahrstraßen teilweise überlappt haben: Es gab Verschubsignale, die teils Fahrten am Zentralstellwerk, teils im Bereich der Zugförderung sicherten. Das folgende Bild versucht, diese "Verstrickungen" ein wenig aufzuhellen: Oben ist hier ein Ausschnitt aus dem Stellpult des Zentralstellwerks zu sehen (herauskopiert aus dem fünften Bild im vorherigen Posting), darunter sieht man den entsprechenden Ausschnitt aus dem Stellpult des Zugförderungsstellwerks (herauskopiert aus dem vorherigen Bild) – allerdings auf den Kopf gestellt, damit die Lage der Ausschnitte (ungefähr) übereinstimmt. Die weißen Striche deuten an, welche Weichen- und Signalsymbole einander entsprechen. Interessant sind folgende drei Bereiche:

• Am Gleis 104 ist die Sicherung für Fahrten vom Personenbahnhof auf zwei Signale aufgeteilt: Das Signal V800 wird vom Zentralstellwerk bedient, das dahinterstehende Signal V800S von der Zugförderung. Das letztere Signal wird am Stelltisch des Zentralstellwerk zwar auch angezeigt, hat dort aber keine Bedienelemente. Umgekehrt gibt es aber am Stellwerk der Zugförderung beim Signalsymbol V800 eine Taste – ich vermute, dass sie nur zum Zurückwerfen im Notfall diente.
• Am Gleis darüber ist die Sache komplizierter: Das Signal V50S wird für Fahrten in ein Stumpfgleis vom Zentralstellwerk bedient, aber es sichert auch den ganzen Fahrweg in die Zugförderung. Ich denke, dass die Bedienbarkeit von der Stellung der Weiche 50 abhängt (siehe aber in den Kommentaren eine andere Ansicht von Florian): Eine Fahrt in das Stumpfgleis konnte vom Zentralstellwerk gestellt werden – und dann leuchteten wohl am Stellwerk der Zugförderung die zwei Lampen daneben auf, die mit "Zstw" beschriftet waren: Ein Stellen des Signals von dort war nicht möglich. Wenn aber die Weiche 50 Richtung Zugförderung stand, konnte das Signal nur von deren Stellwerk aus freigestellt werden, weil nur von dort die Lage der folgenden Weichen und das Freisein der Gleise geprüft werden konnte.
• Ähnlich verhält es sich mit dem Signal V801 der Gegenrichtung: Eine Fahrt über die Weiche 50 konnte nur vom Zentralstellwerk gestellt werden. Wieder zeigten die "Zstw"-Lampen an, dass das Stellwerk der Zugförderung seine Herrschaft über das Signal verloren hatte, während das Signal bei einer Fahrt zur Weiche 800 vom Stellwerk der Zugförderung freigestellt werden konnte:

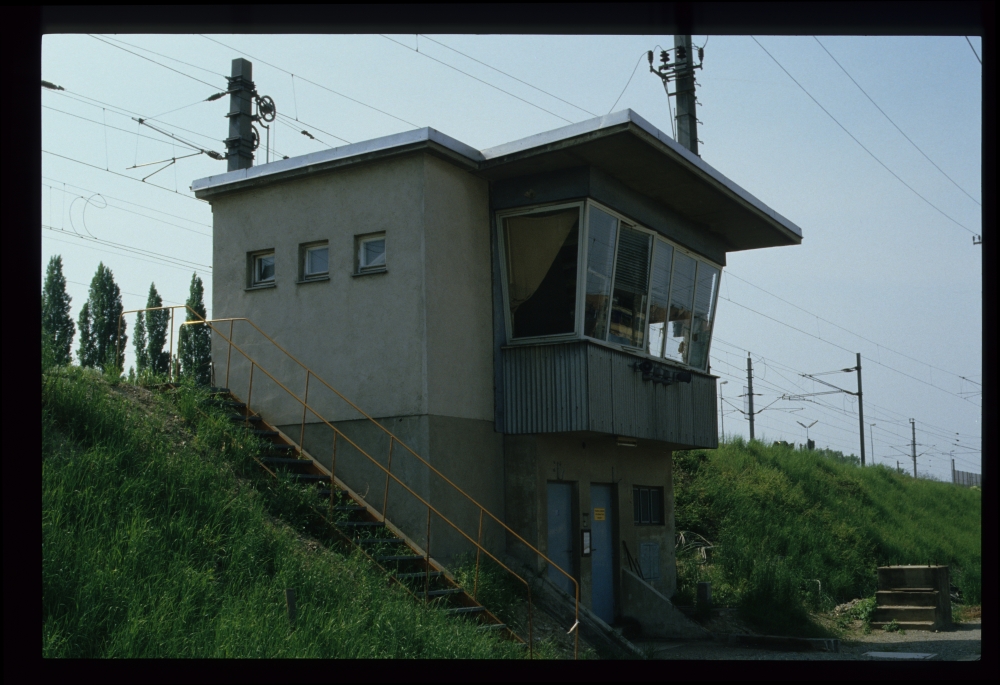

Hier sieht man das platzsparend in den Bahndamm der Nordbahn gebaute Stellwerksgebäude:

Stellwerk der Zugförderung Floridsdorf, 9.5.1988

Danach bin ich noch durch die Zugförderung geschlendert:

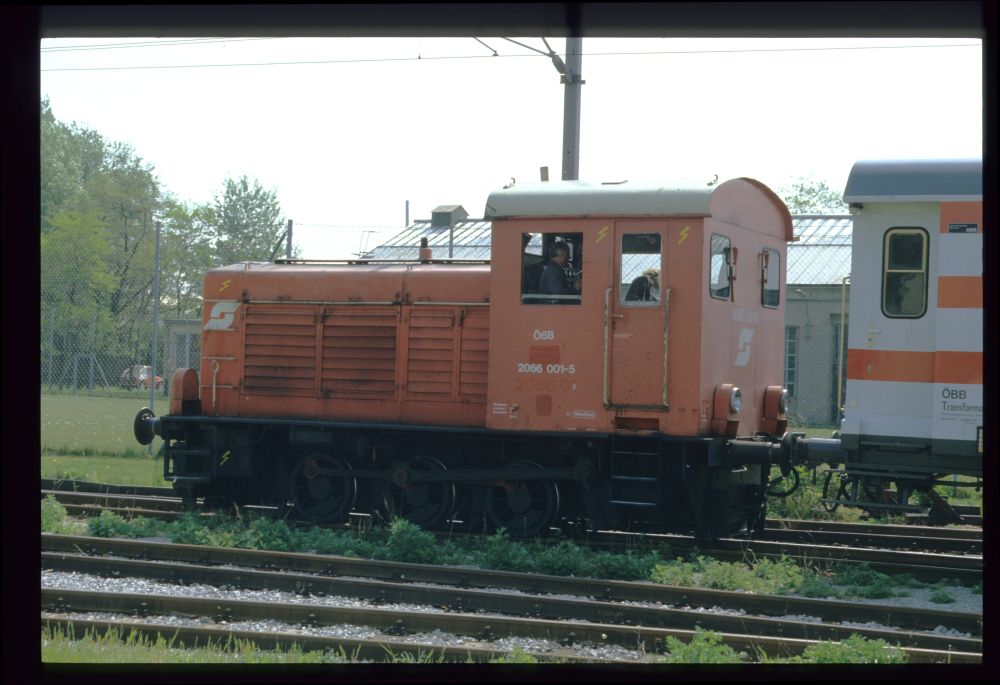

2066.001 mit Trafowagen 976 006, Zugförderung Floridsdorf, 9.5.1988

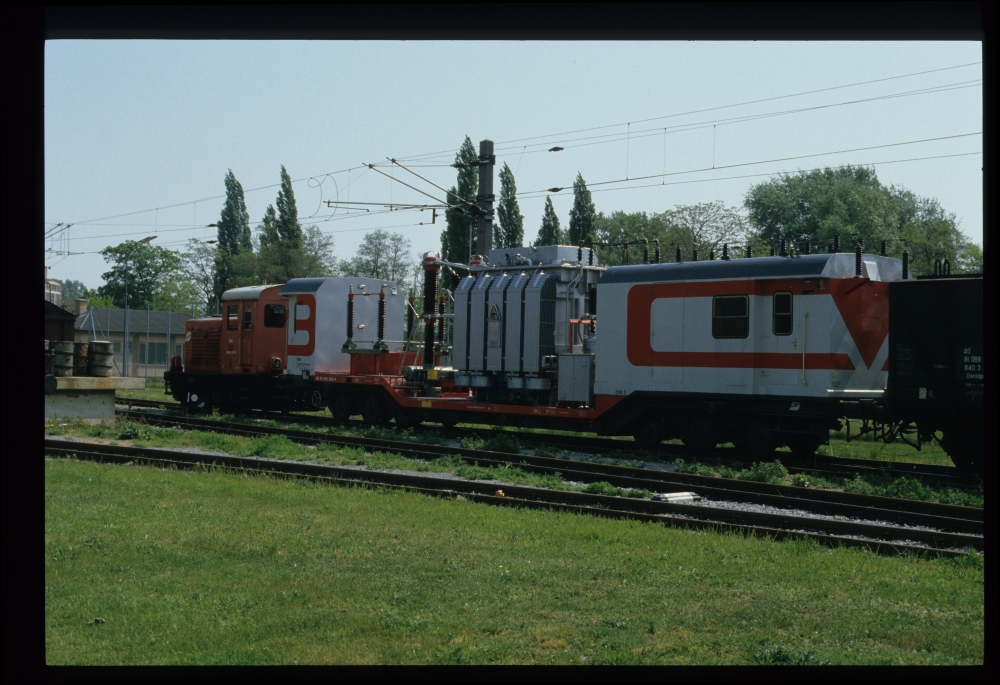

2066.001 mit Trafowagen 976 006, Zugförderung Floridsdorf, 9.5.1988

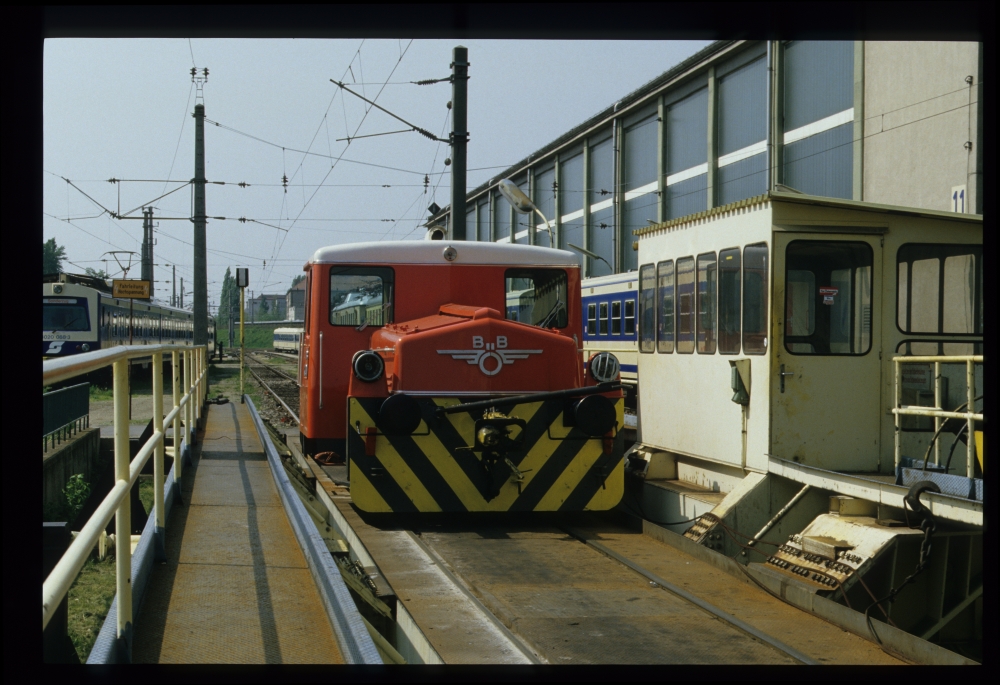

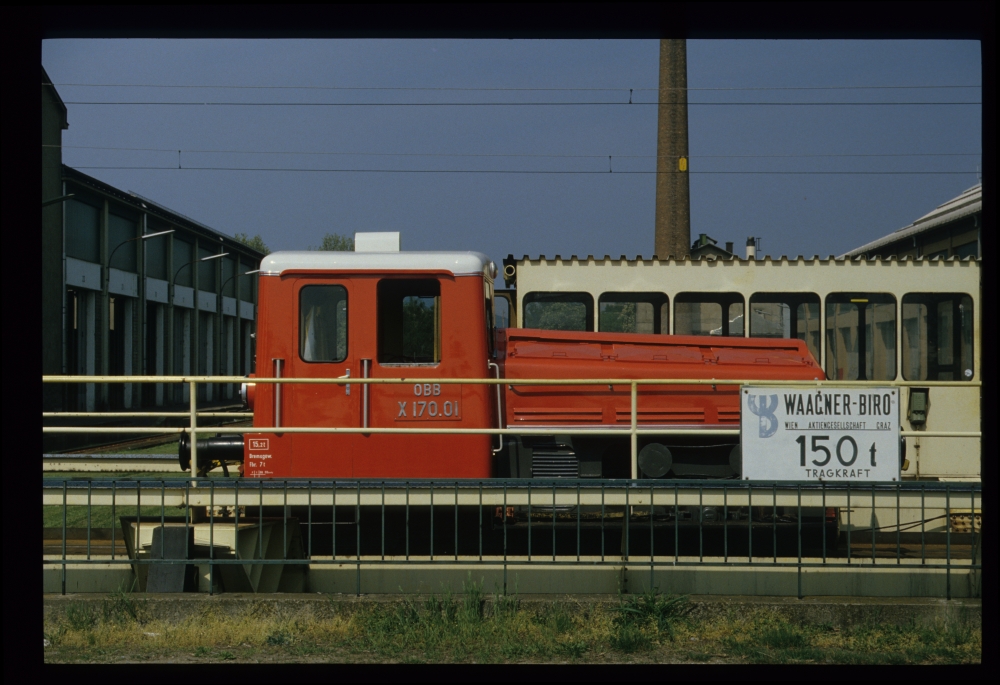

X170.01 auf der Schiebebühne, Zugförderung Floridsdorf, 9.5.1988

X170.01 auf der Schiebebühne, Zugförderung Floridsdorf, 9.5.1988

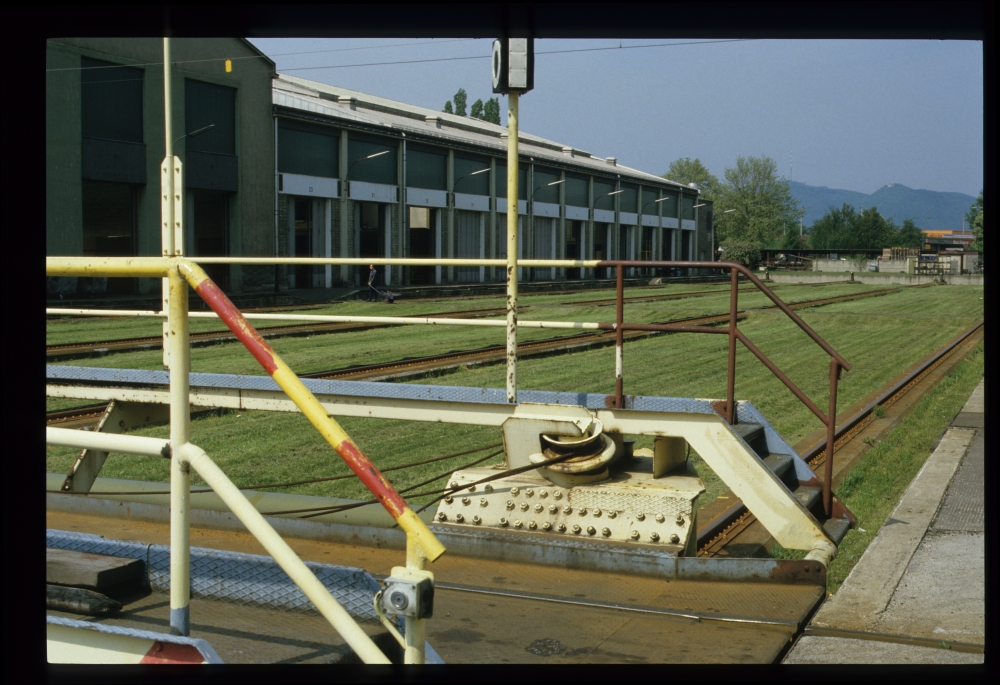

Auf der Schiebebühne gab es noch eine Spillanlage – ich denke aber, dass sie damals schon nicht mehr verwendet wurde:

Schiebebühne, Zugförderung Floridsdorf, 9.5.1988

Zuletzt habe ich noch die Denkmal-93er aufgenommen:

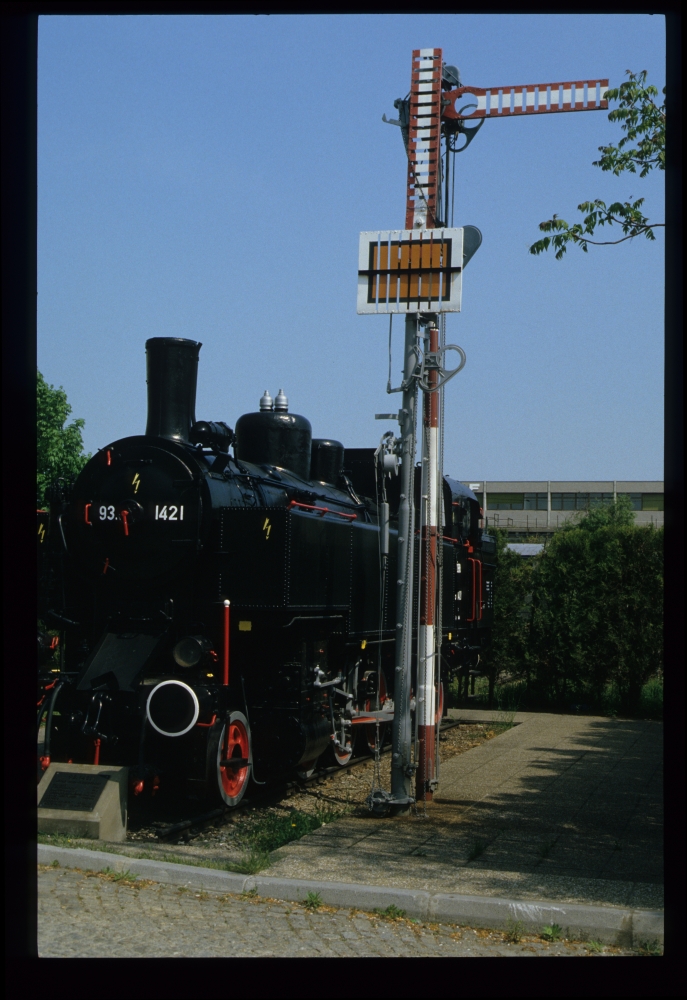

93.1421 als Denkmallok mit Museums-Formsignalen, Zugförderung Floridsdorf, 9.5.1988

Museums-Formsignale, Zugförderung Floridsdorf, 9.5.1988
