Auch aus Spratzern gibt es vier neuere Bilder von "1099.009", die den Unterschied zum
Zustand von 1989 zeigen. Im Gegensatz zu Enns stand dort auch 2011 noch eine 5007er-Hebelbank, allerdings mit durchgängig elektrischen Weichen und einem Alcatel-Pult zur Signalbedienung:
Hebelbank und Blockapparat, Fdl, Spratzern, 2011 (Foto: "1099.009")
Der Blockapparat war aber
verglichen mit 1989 praktisch gleich geblieben, allerdings haben sich einige Kleinigketen geändert:
- Die Schildchen mit den Aufschriften wurden erneuert, dadurch wurde aus "Leobersdorf" nun "Leobersd.", und der Name der Anschlussbahn hatte sich von "Bittner" auf "Gregorites" geändert;
- Hilfsauflösungen links neben den Ff-Feldern waren verschwunden (wobei auch 1989 schon Schlüsselschalter mit Zählwerken oberhalb der Felder vorhanden waren, die ich als Hilfsauflösung gedeutet hätte – was war damals diese zusätzliche Einrichtung jeweils links neben den Ff-Feldern?):
- und die Auflösetasten waren nun direkt über den Blockfeldern angebracht und nicht mehr am Bahnsteig.
Blockapparat, Fdl, Spratzern, 2011 (Foto: "1099.009")
Über den Fahrstraßenknebeln gibt es nun einen Gleisanzeiger – sein Zusammenwirken mit dem folgenden Stellpult ist mir allerdings nicht klar: Werden von dort "Befehle" abgegeben? – dazu scheint es aber dort keine passenden Tasten zu geben; aber wann anders wäre es sinnvoll, hier das Gleis anzuzeigen? (1099.009 meint, dass es ein leerer Kasten ist, der nur zur "normgerechten" Beschreibung der Fahrstraßen dient – das ist sicher die wahrscheinlichste Variante ...
siehe auch Kommentar vom 21.9.2017):
Fahrstraßenknebel und Gleisanzeiger, Fdl, Spratzern, 2011 (Foto: "1099.009")
Das Stellpult hat mehrere Aufgaben:
- Stellen der Hauptsignale (wobei hier nicht mehr einzelne Signaltasten für alle Ausfahrsignale einer Seite vorhanden sind, wie man das früher gemacht hat, sondern Einzelsignaltasten);
- Anzeige der Stellungen der Weichen und Verschubsignale;
- die Bedienung des Streckenblocks;
- einige EK-Überwachungen;
- eine Taste an der Weiche 55 – allerdings sehe ich nicht, wozu; die einzige Gruppentaste, mit der sie zusammenwirken könnte, ist eine "WUT (W)" neben den Signalgruppentasten;
- und Tasten für Helligkeitssteuerung und Netzersatz.

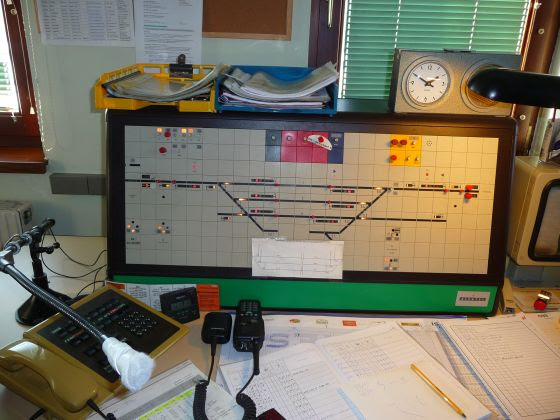

Stellpult, Fdl, Spratzern, 2011 (Foto: "1099.009")
