Das alte 5007-Stellwerk in Mauerkirchen, 2022

Im Juli habe ich Außenaufnahmen aus Mauerkirchen gezeigt, hier folgen nun die Aufnahmen aus der Fahrdienstleitung mit der 5007er-Hebelbank, die seit damals Geschichte ist.

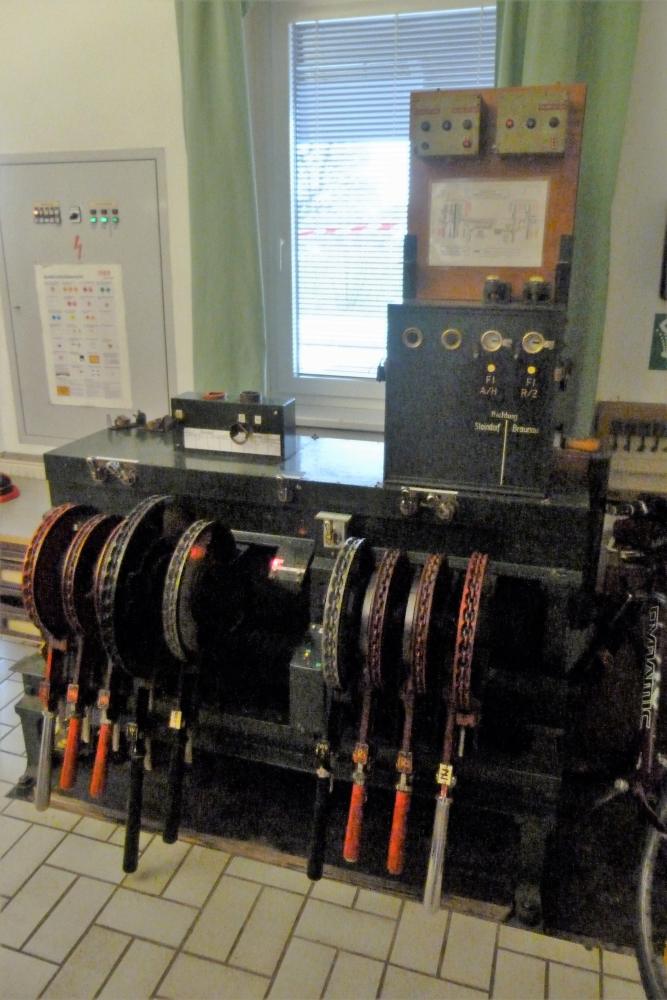

Hebelbank, Mauerkirchen, April 2022

Hebelbank, Mauerkirchen, April 2022

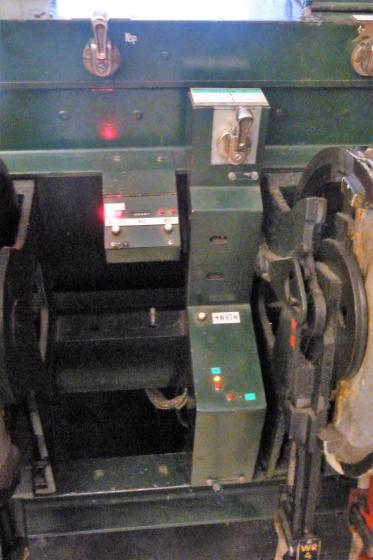

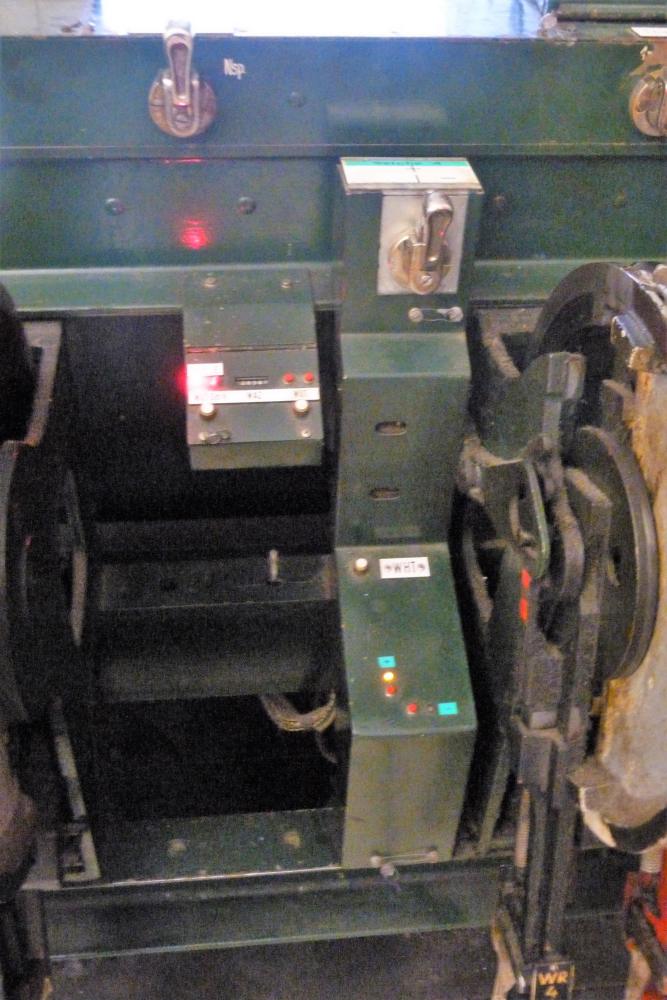

Solche extra für die 5007er-Hebelbänke konstruierten Knebelschalter für die Einbindung elektrischer Weichenantriebe werden nun in Österreich meines Wissens nicht mehr benötigt (die zwei elektrischen Weichen in Oberwart werden über ein eigenes Stellpult bedient):

Weichenschalter auf Hebelbank, Mauerkirchen, April 2022

Und auch die Warneinrichtungen für Schrankenantriebe sind nun Geschichte:

Warneinrichtungen für Schrankenantriebe, Mauerkirchen, April 2022

Mauerkirchen war vorsignallos, wie man auf den folgenden Bildern der Signalhebel sieht:

Signalhebel Seite Braunau, Mauerkirchen, April 2022

Signalhebel Seite Steindorf, Mauerkirchen, April 2022

Signalhebel Seite Steindorf, Mauerkirchen, April 2022

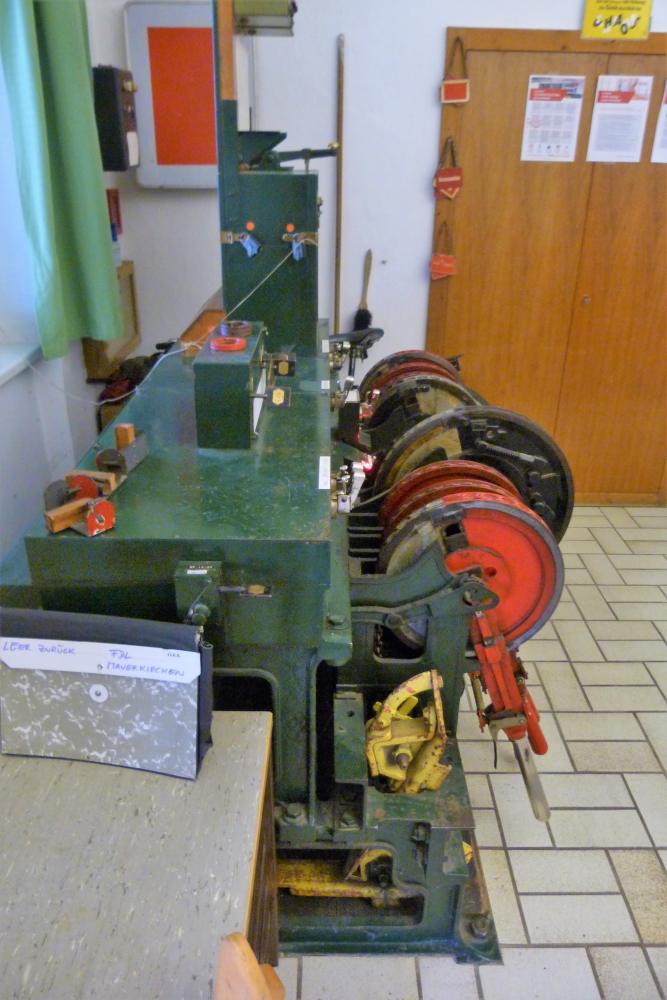

Hier sind alle Hebel der Steindorfer Seite zu sehen:

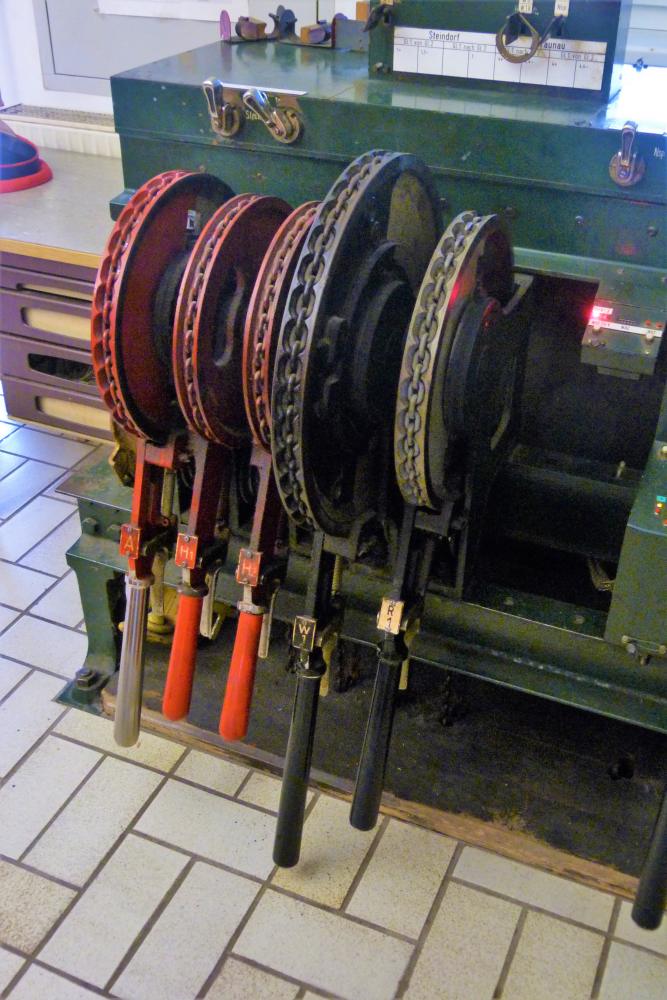

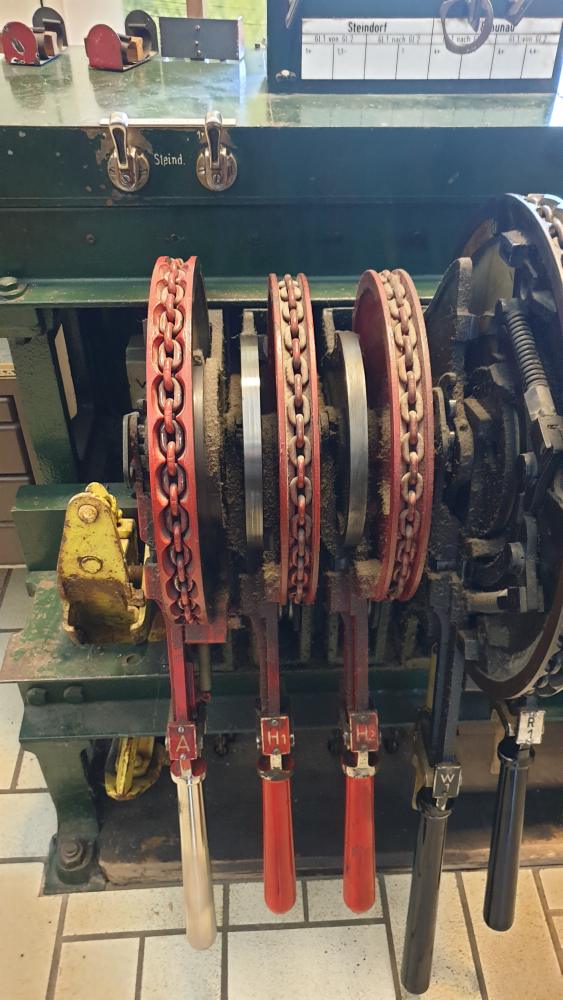

Weichen- und Signalhebel Seite Steindorf, Mauerkirchen, April 2022

Die komplexen Einzelteile eines Madnerhebels muss ich irgendwann einmal erklären:

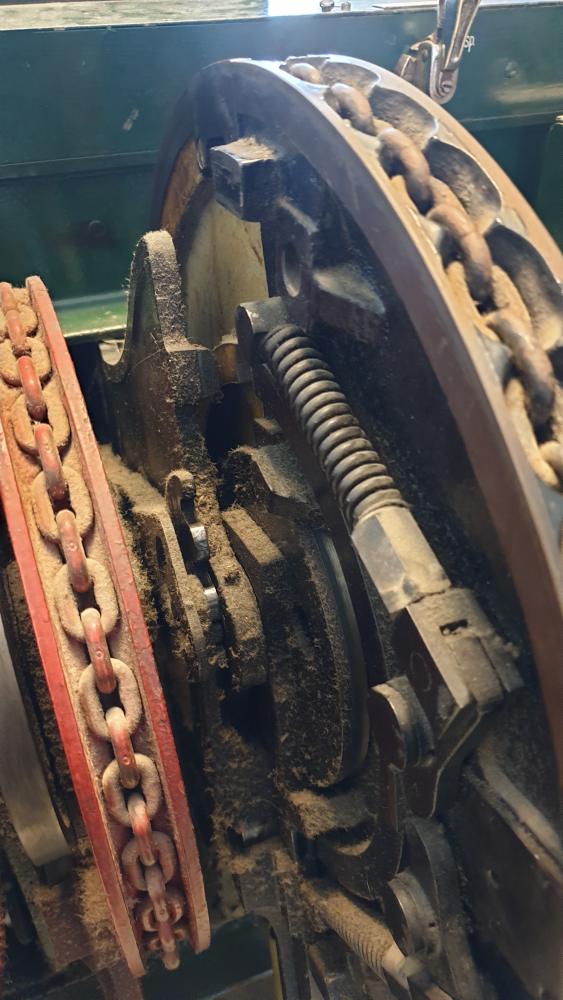

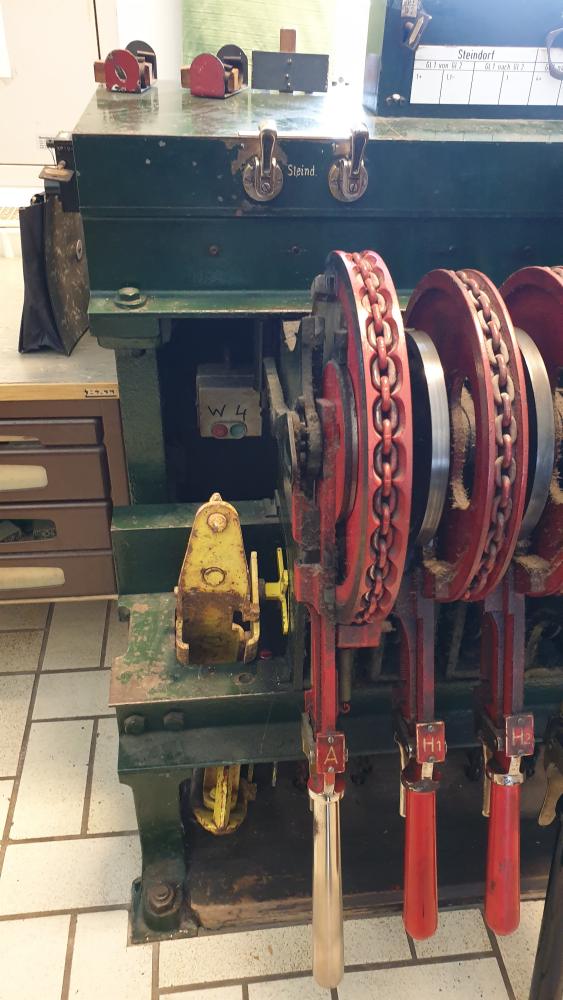

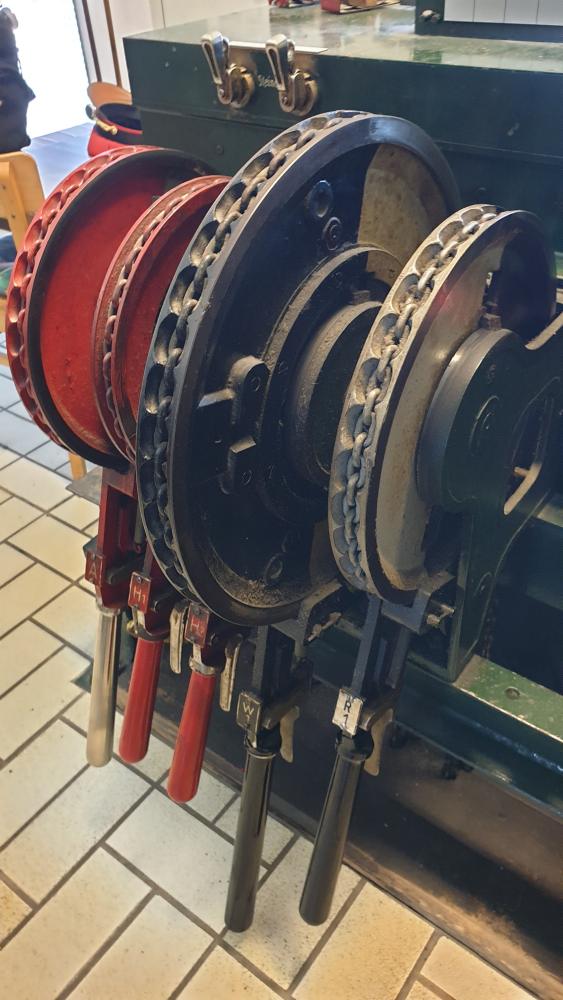

Detail eines großen Madnerhebels, Mauerkirchen, April 2022

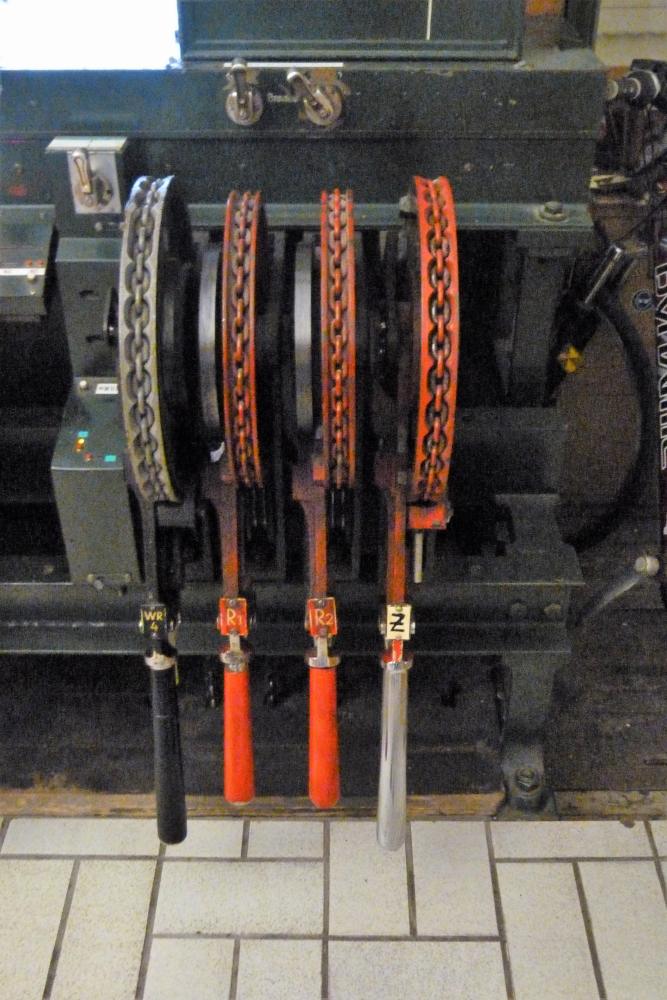

Weitere Details, diesmal von einem Signalhebel:

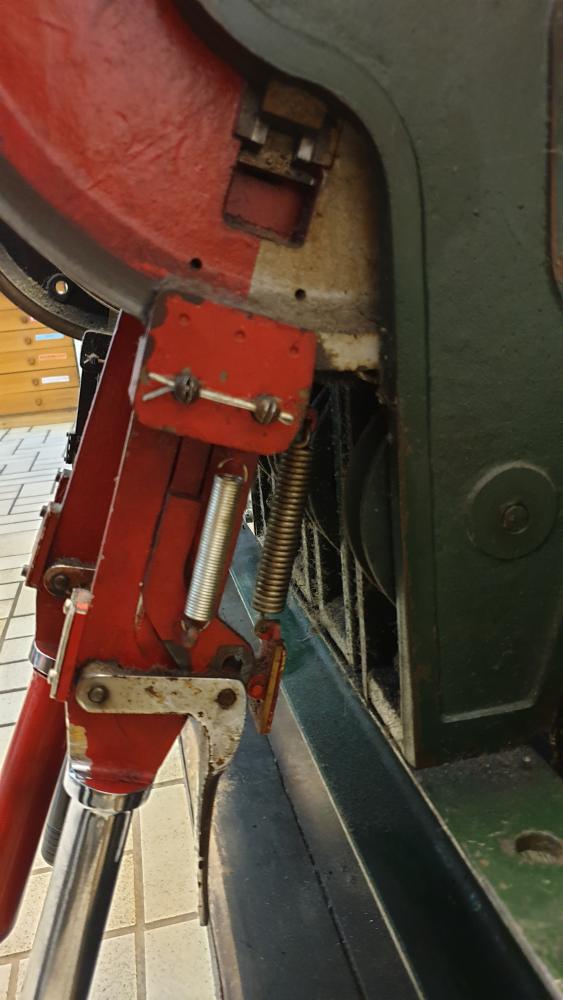

Detail eines Signalhebels, Mauerkirchen, April 2022

Detail eines Signalhebels, Mauerkirchen, April 2022

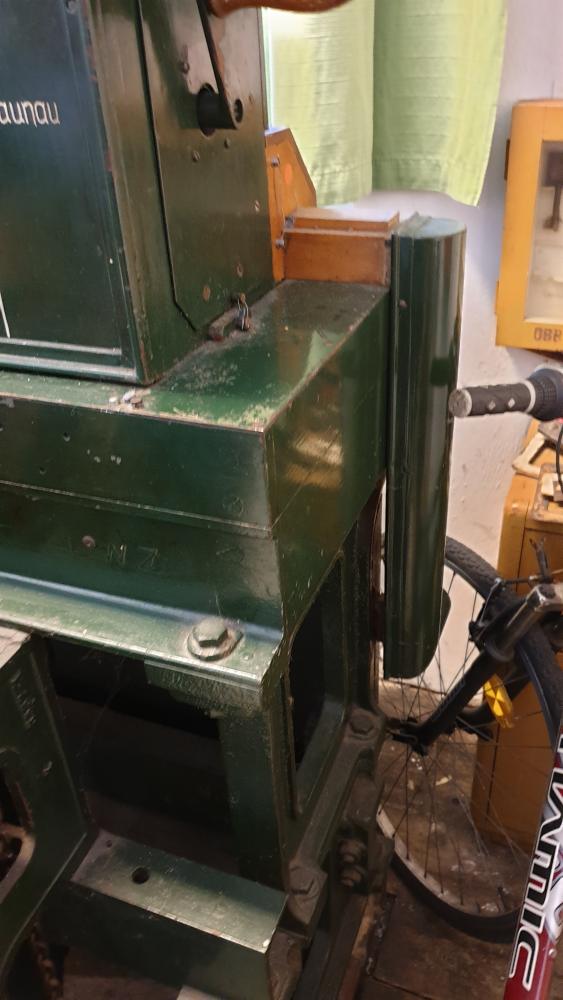

Interessant waren die Schlösser für Außeneinrichtungen, die auf den Hebelbänken dieser Strecke nicht wie üblich seitlich an den Schieberkästen angebracht waren, sondern in eigenen aufgesetzten Kästchen. Sie müssen so ähnlich wie Blockfelder auf Achsen gewirkt haben:

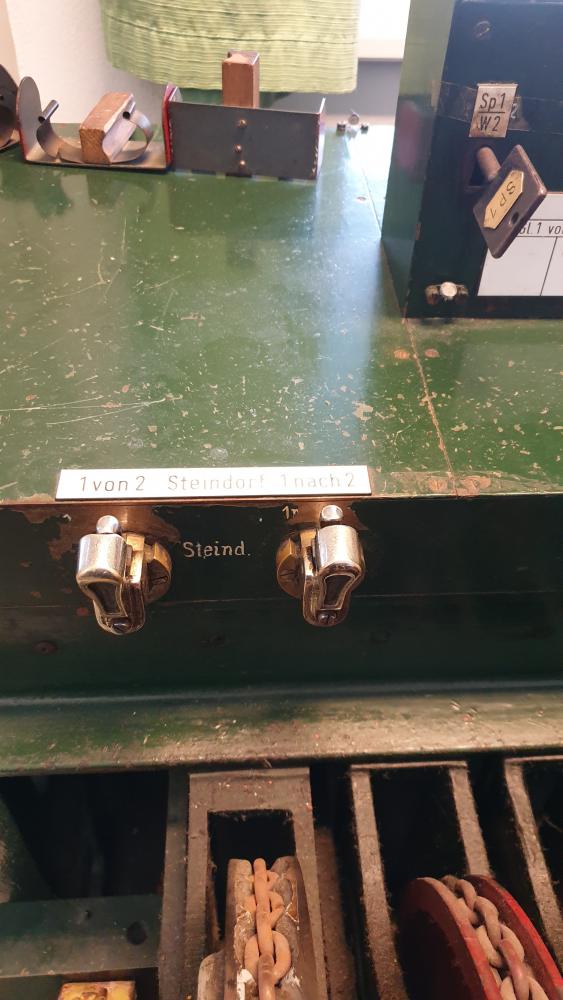

Schlösser, Mauerkirchen, April 2022

Ein Schloss war allerdings wie üblich am Schieberkasten angebaut:

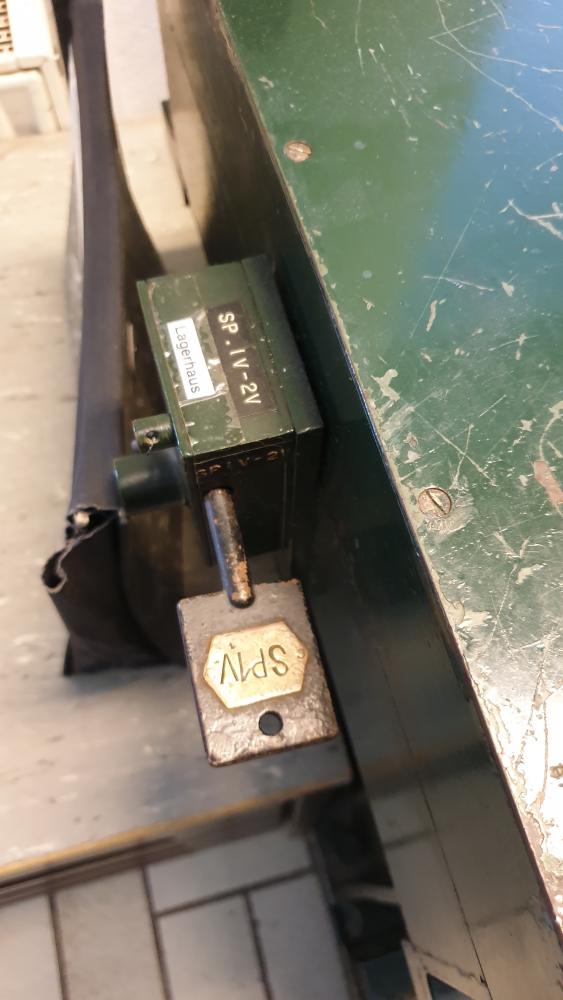

Schieberschloss für Sperrschuh, Mauerkirchen, April 2022

Die Fahrstraßenknebel waren etwas unorthodox beschriftet:

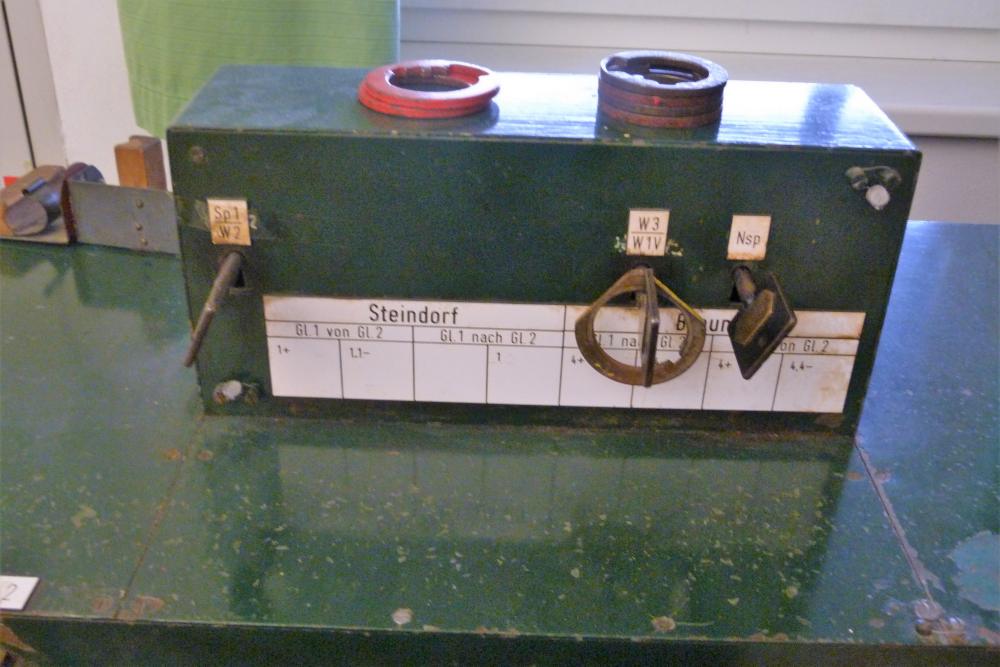

Fahrstraßenknebel für Ein- und Ausfahrten, Mauerkirchen, April 2022

An der Nachtsperre hatte sich noch die gemalte Aufschrift "Nsp" erhalten:

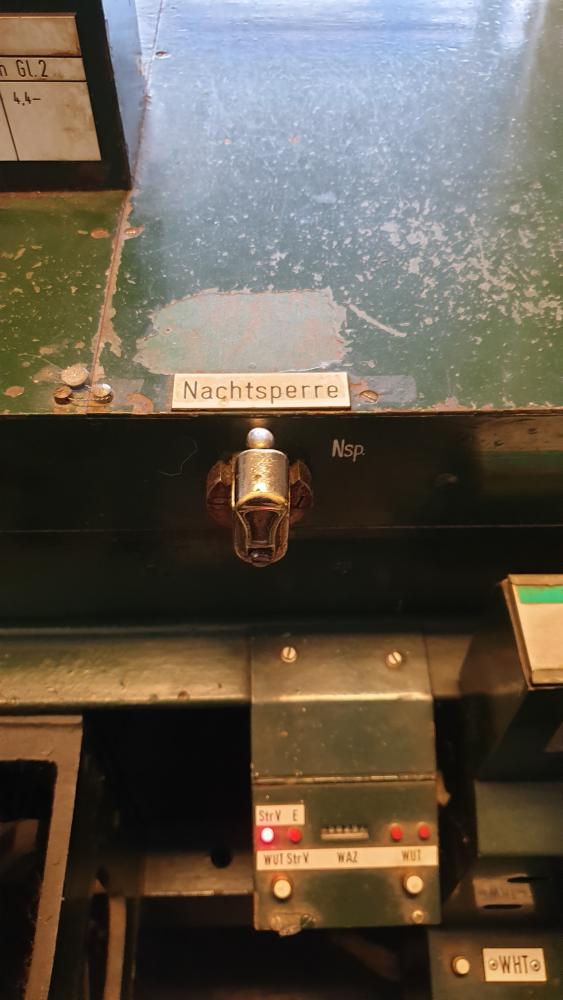

Knebel für Nachtsperre, Mauerkirchen, April 2022

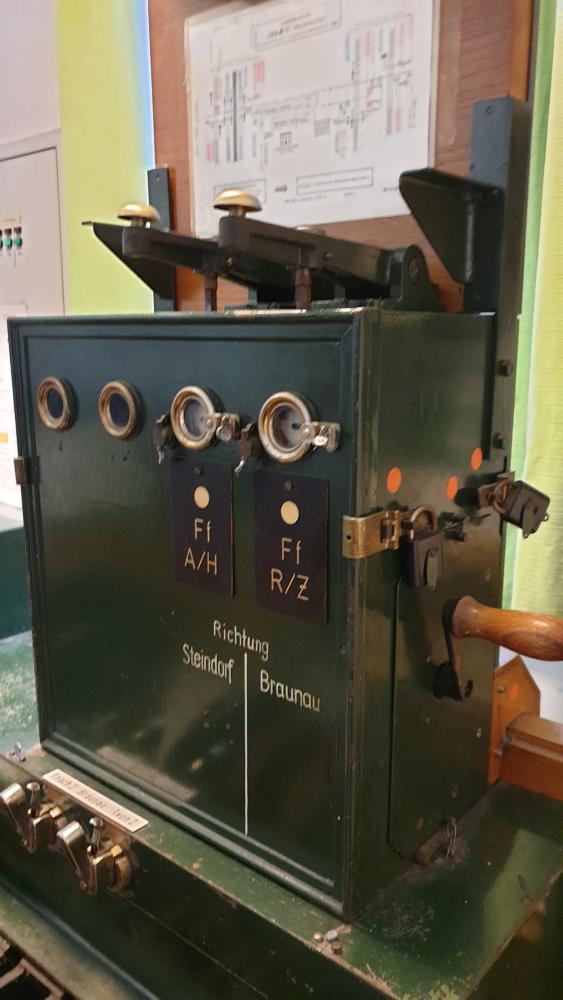

Der Blockaufsatz brauchte genau zwei Blockfelder, nämlich ein Wechselstrom-Gleichstromfeld als Fahrstraßenfestlegefeld je Richtung:

Blockaufsatz, Mauerkirchen, April 2022

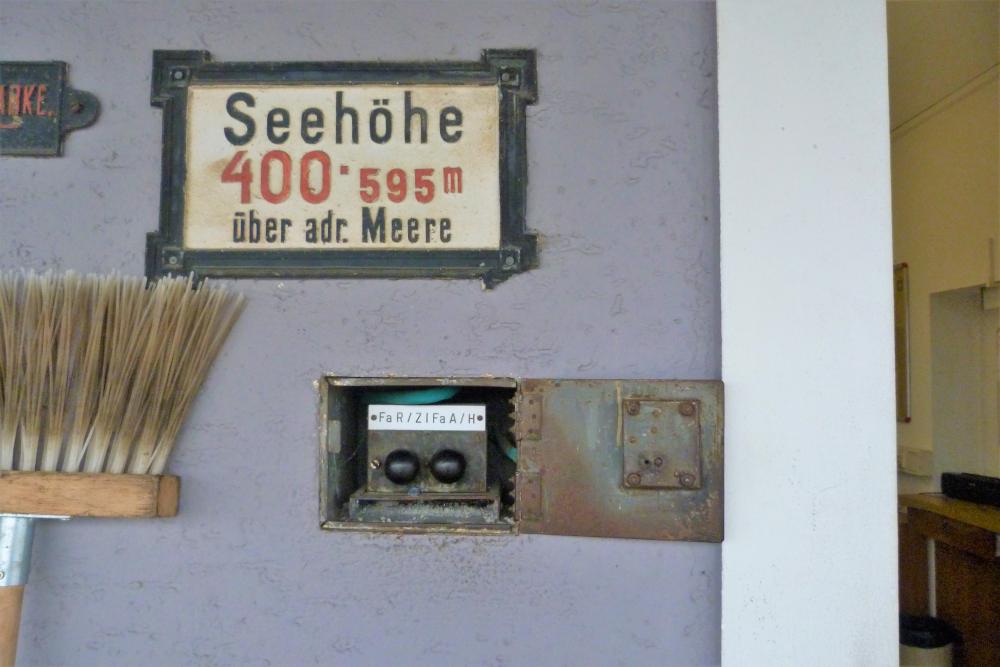

Die Fahrstraßenauflösung erfolgte über Tasten "am Bahnsteig", d.h. direkt neben der Tür zur Fahrdienstleitung:

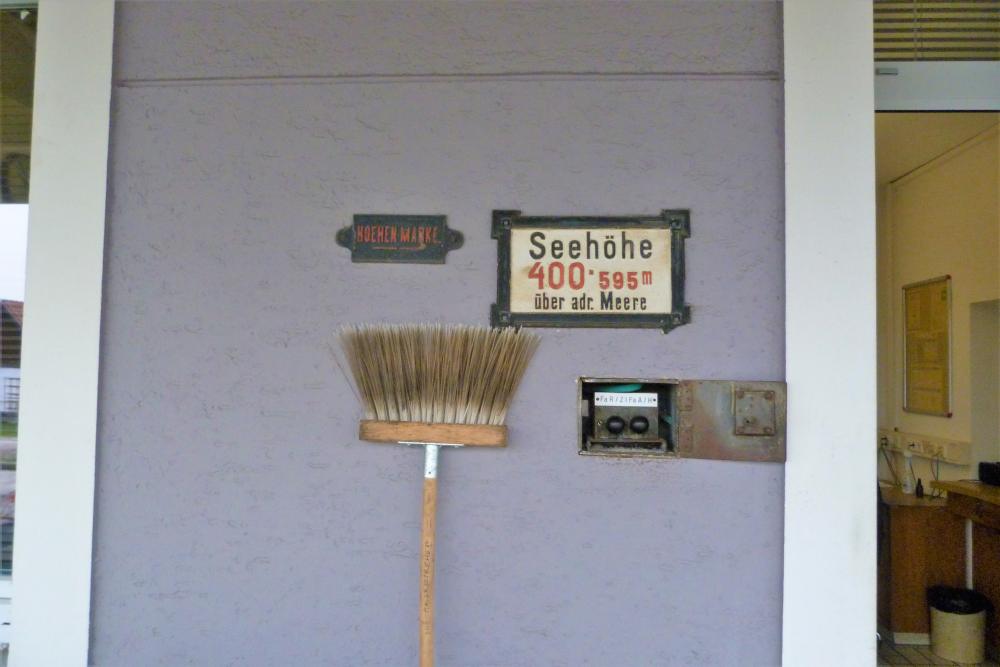

Auflösetasten, Mauerkirchen, April 2022

Auflösetasten, Mauerkirchen, April 2022

Kabelkänale bestanden beim 5007er in ganz alten Zeiten aus Holz, später dann aus halbrunden Blechverkleidungen:

Kabelkanal, Mauerkirchen, April 2022

Unter der Hebelbank versteckte sich ein Schalter mit Drucktasten – ich meine, es ist der Überstromschutzschalter des Weichenantriebs der elektrischen Weiche 4:

Überstromschutzschalter der Weiche 4, Mauerkirchen, April 2022

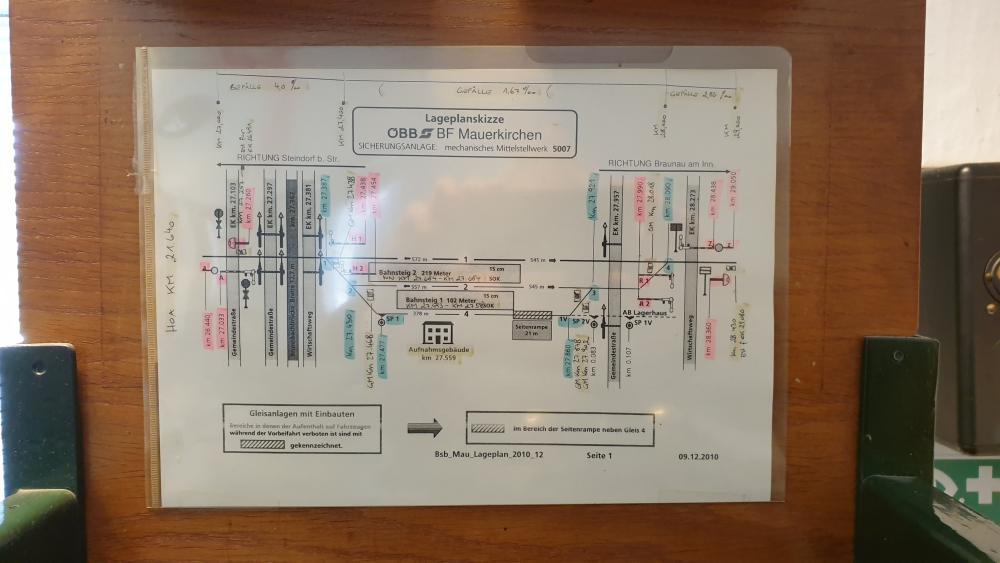

Am Blockaufsatz befand sich eine Lageplanskizze – so hatten sich die alten Gleispläne mittlerweile verändert:

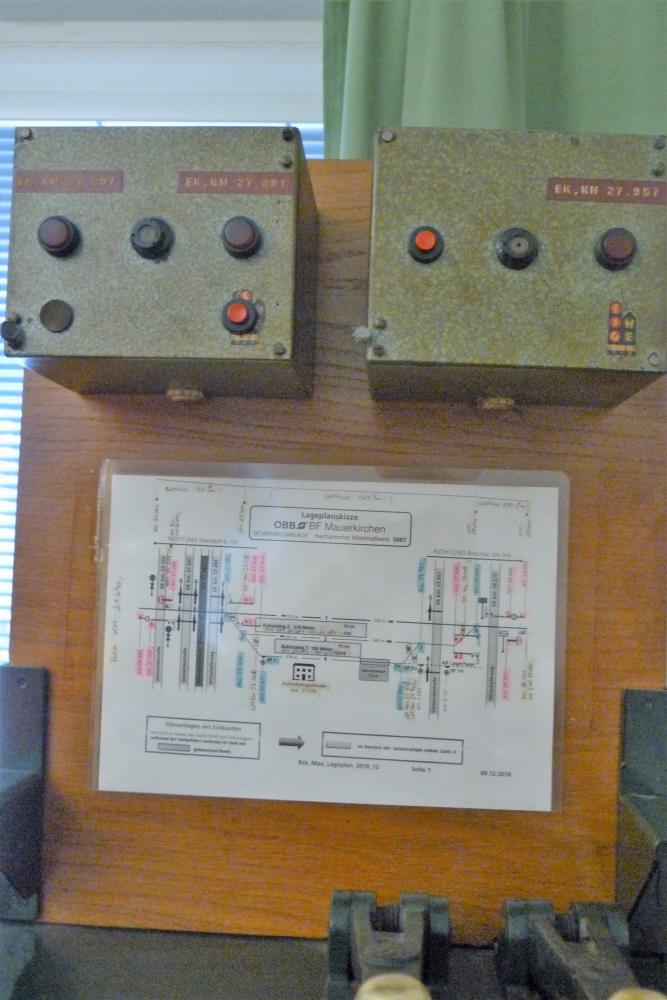

Lageplanskizze, Mauerkirchen, April 2022

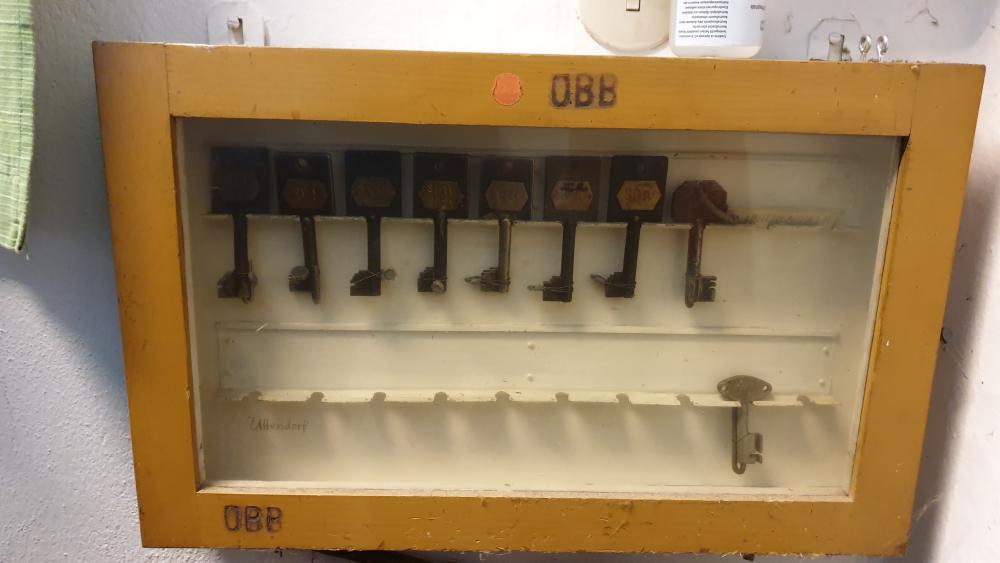

Ersatzschlüssel für Sperrschuhe (in Mauerkirchen und der Halte- und Ladestelle Uttendorf) sowie andere schlüsselgesperrte Einrichtungen waren plombiertin diesem Holzkästchen vorhanden:

Ersatzschlüssel, Mauerkirchen, April 2022

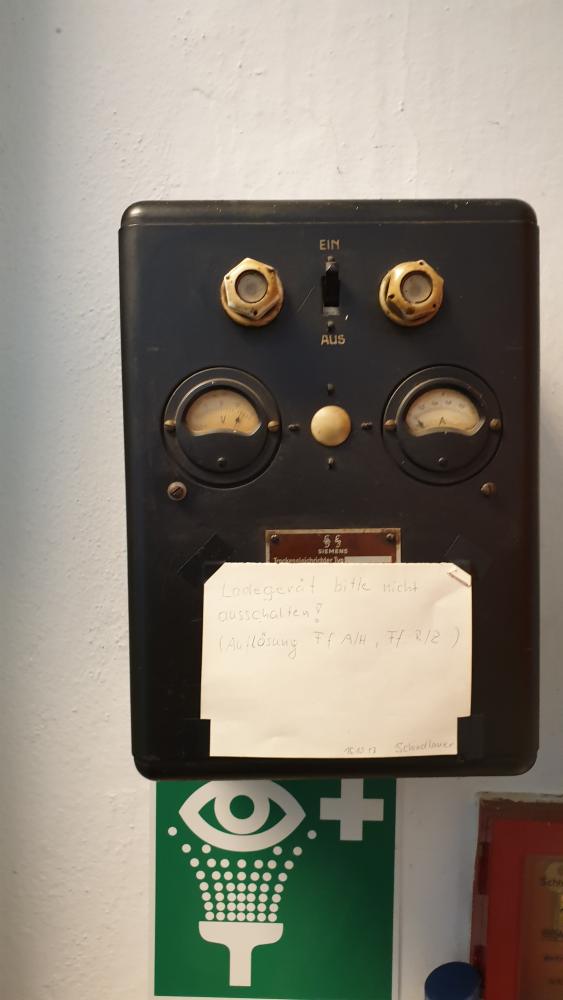

Zur Aufladung der Batterien für den mit Gleichstrom betriebenen Auflösestromkreis der Ff-Felder diente dieses uralte Ladegerät:

Ladegerät, Mauerkirchen, April 2022

Ein neuerer Schaltschrank war für andere Stromversorgungen zuständig:

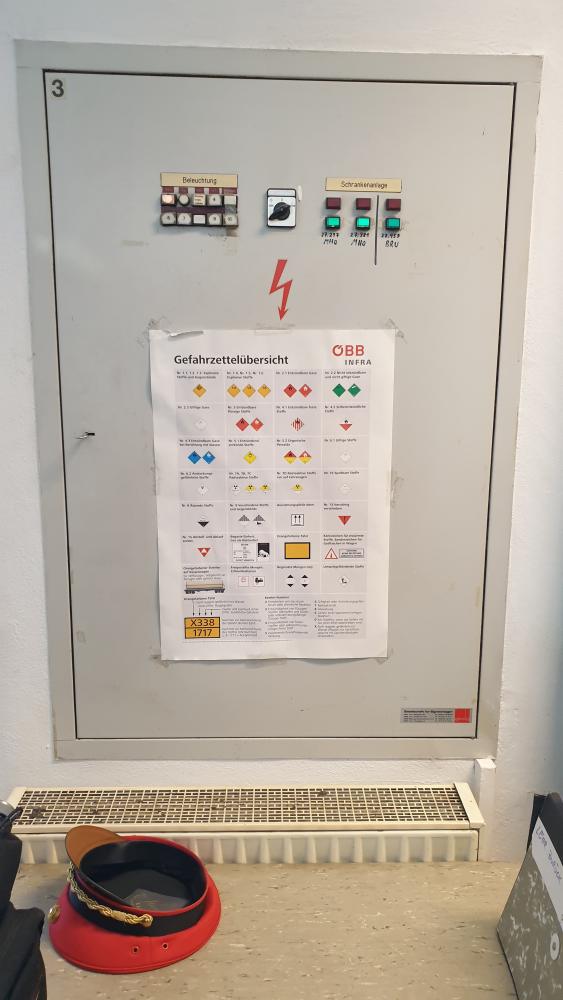

Stromversorgung für Beleuchtung und Schranken, Mauerkirchen, April 2022

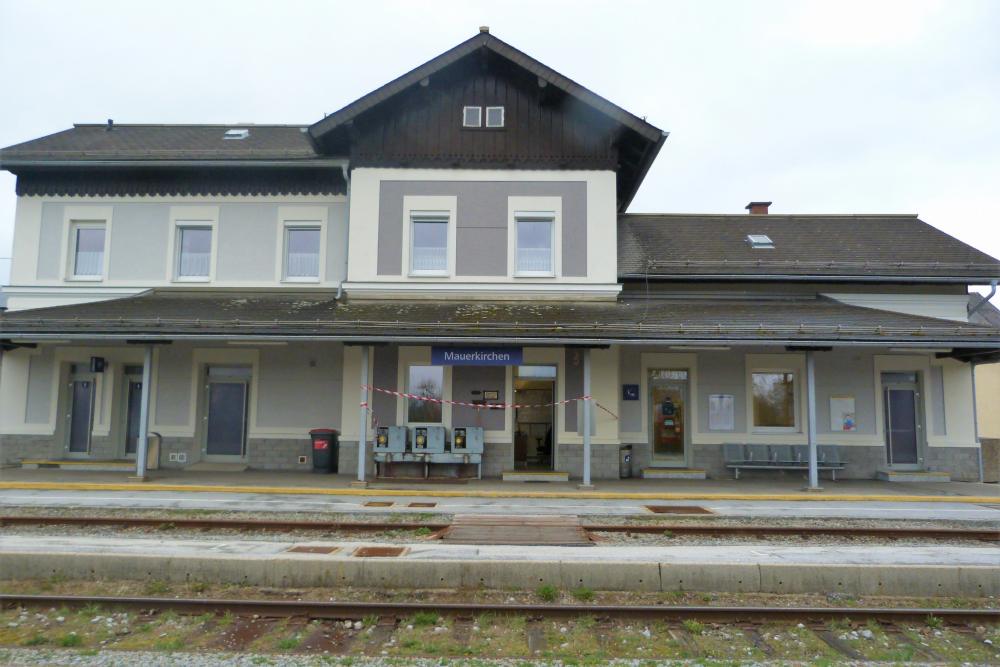

Und hier zuletzt noch einmal zum Abschluss der Bahnhof im damaligen Zustand:

Bahnhof Mauerkirchen, April 2022
