Mittwoch, 28. November 2012

Noch ein umschaltbarer Schranken: Aspang, 1986

Auch Aspang hatte wie Klein Wolkersdorf, Pitten, Seebenstein und Tauchen-Schaueregg ein (etwas größeres) Mittelstellwerk der Bauart 5007, das in einem eigenen Anbau stand. Auf der Wiener Neustädter Seite stand ein Gruppenausfahrsignal H2-5, durch das auch eine Anschlussbahn (oder zwei?) Richtung Edlitz-Grimmenstein gesichert wurden. Im Gegensatz zur Anlage in Pitten waren hier die Bahnhöfe Aspang und Edlitz-Grimmenstein über Zustimmungsfelder verbunden, sodass auf beiden Seiten das Festlegen von Ausfahrstraßen technisch verhindert werden konnte. Auf der Wand rechts befinden sich zwei minimalistische Zentralschlösser:
  • Beim linken sind ein Weichenschlüssel und ein Sperrschuh-Schlüssel Sp2 erkennbar, die gemeinsam einen Schlüssel "Gleis 2" freigeben.
  • Beim rechten, das ebenfalls unten zwei und rechts einen Schlüssel hat, kann ich leider gar nichts erkennen.
Der Bahnhof draußen ist übrigens ziemlich voll: Mindestens zwei Gleise mit Güterwaggons, davor die Garnitur eines Personenzugs:

Mittelstellwerk, Fdl, Aspang, 25.9.1986

Am Blockapparat waren die zwei üblichen Festlegefelder und daneben noch Zustimmungsfelder für die Anschlussbahn(en). Oberhalb der Felder waren Widerrufschlosskontakte (WSK) und Fahrstraßenauflösetasten (FAT) neu angebracht worden:

Blockapparat, Fdl, Aspang, 25.9.1986

Blockapparat, Aspang, 25.9.1986

Vor der Fahrdienstleitung stand noch ein Auflöseschalter. Links daneben war offensichtlich einer abmontiert worden – aber warum nicht beide, wo doch nun neuen FATs über dem Blockapparat vorhanden waren?

Alter(?) Auflöseschlüsselschalter, Aspang, 25.9.1986

Dann habe ich noch zwei Weichen und das Ausfahrsignal fotografiert – mehr zu den Weichen steht in diesem Posting über Weichenstellgewichte.

Weiche 2, Ausfahrsignal H2-5, Aspang, 25.9.1986

Weiche 1 freigegeben für Ortsbedienung, Aspang, 25.9.1986

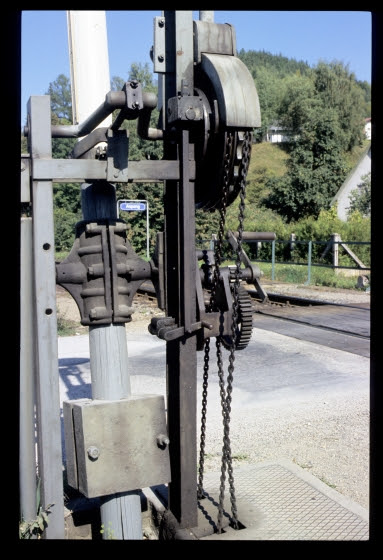

Und ... in Aspang stand auch ein umschaltbarer Schranken, so wie in Hetzmannsdorf-Wullersdorf! Hier sieht man – deutlicher als in diesem anderen Posting – den Umschalthebel und oben das Schloss, das die Umschaltung freigibt. Wieso war dieser Schrankenantrieb umschaltbar? Der Grund ist wohl ähnlich wie in Hetzmannsdorf-Wullersdorf: Bei Verschubarbeiten wollte man nicht immer die zusätzlichen 20 Sekunden Vorläuten (und 20 Sekunden Rückstellzeit) abwarten müssen; sonst – etwa an Sonn- und Feiertagen – sollte aber der Fahrdienstleiter nicht zu einem (hier nur mittellangen) Fußmarsch gezwungen werden:

Umschaltbarer Schrankenantrieb, Aspang, 25.9.1986

Umschaltbarer Schrankenantrieb, Aspang, 25.9.1986

In der Fahrdienstleitung stand der zugehörige Schrankenantrieb. Vorne sind zwei Schlösser zu erkennen. Eines davon ist zur Umschaltung auf die Ortsbedienungskurbel nötig – was das andere tut, weiß ich leider nicht:

Schrankenantrieb, Fdl, Aspang, 25.9.1986

Zuletzt hier noch ein Bild des Bahnhofs – links ist der Anbau mit der Fahrdienstleitung, wo auch die Stellwerksanlage steht:

Bahnhof, Aspang, 25.9.1986
