Mein 12SA-Stellwerk: Elektrischer Fahrstraßenverschluss

English version of this posting

Nach langer langer Zeit folgen hier wieder einmal ein paar Beschreibungen weiterer Teile meines 12SA-Stellwerks.

12SA-Stellwerke wurden ja nicht nur auf Nebenbahnen wie der Murtalbahn, der Ybbstalbahn oder auch den Bahnen im "Rieder Kreuz" eingesetzt, sondern auch auf Hauptbahnen. Mein Stellwerk war in Steyrling auf der Pyhrnbahn im Einsatz, und für diesen Hauptbahneinsatz war diese Type mit zusätzlichen "Features" erweiterbar, die auf Nebenbahnen in der Regel nicht verwendet wurden. Eine erste solche Erweiterung habe ich schon beschrieben, nämlich der Einsatz auffahrbarer Weichenhebel. Darüberhinaus waren auf meinem Stellwerk noch folgende zwei Funktionalitäten vorhanden:
  • Über Fühlschienen wurde sichergestellt, dass keine Weichen unter einem Zug umgestellt wurden. Solche Fühlschienen wurden aber wegen ihres großen Verschleißes spätestens in den dreißiger Jahren überall ausgebaut, sodass die zwei entsprechenden Hebel auf meinem Stellwerk "leer liefen".
  • Zumindest für Einfahrstraßen mit ihren spitz befahrenen Weichen war auch ein elektrischer Fahrstraßenverschluss möglich – die zwei grünen Kästen links und rechts enthalten eine entsprechende Mechanik, die ich hier beschreiben möchte.
Weil diese elektrische Festlegung nicht direkt auf die Fahrstraßenschieber, sondern auf die Fühlschienenhebel wirkte, waren diese Hebel nicht abgebaut worden. Da für Einfahrten der Fühlschienenhebel der jeweiligen Spitzenweiche nach dem Umlegen des Fahrstraßenhebels nach oben gestellt werden musste und in dieser Stellung den Fahrstraßenschieber festlegte (siehe dieses Posting mit dem Verschlussplan des Stellwerks), konnte durch ein Verschließen des Fühlschienenhebels mittelbar die Fahrstraße festgelegt werden.

Schauen wir uns die Details dieses Verschlusses einmal an.

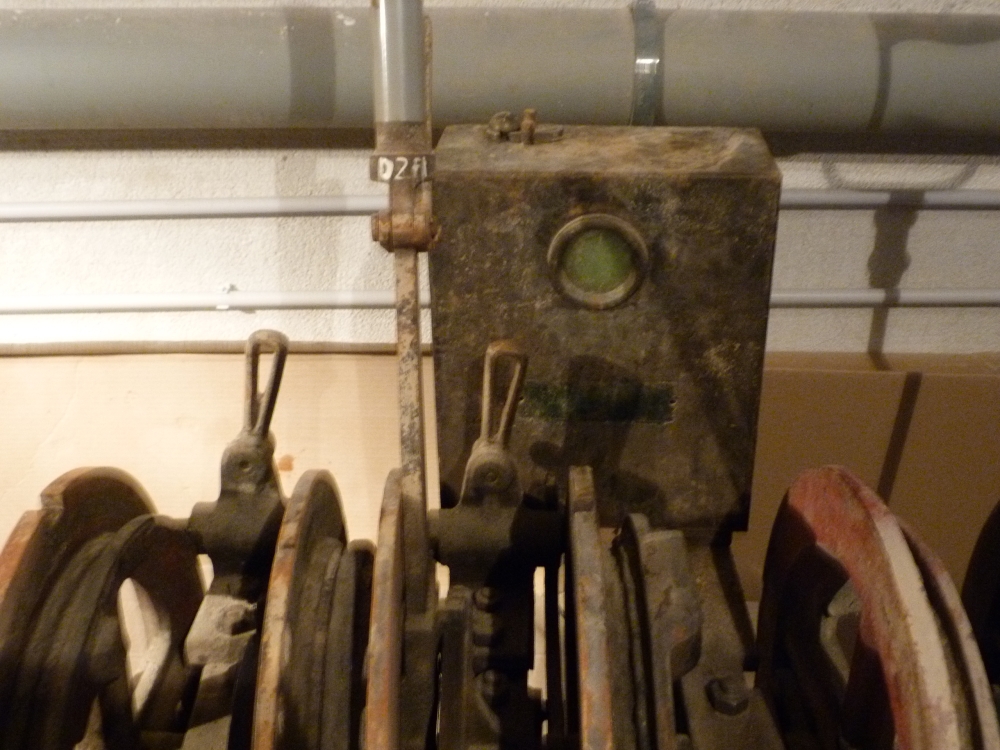

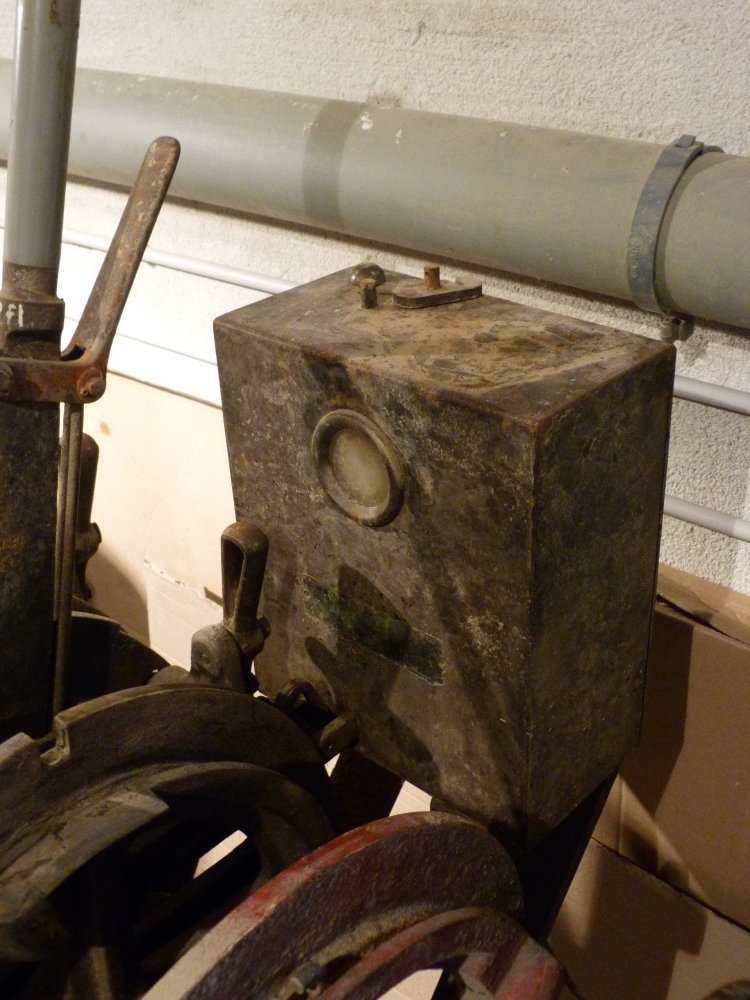

Hier sieht man den linken elektrischen Verschluss (noch immer verdreckt davon, dass das Stellwerk vor 10 Jahren bei den Donau- und Kamp-Hochwässern zwei Tage lang vollständig unter Wasser stand). Hinter der Glasscheibe ist der weiße Blendenteil sichtbar, was bedeutet, dass der Fühlschienenhebel nicht umgelegt ist und daher die Fahrstraße nicht festgelegt:

Elektrischer Verschluss nicht festgelegt

Leider unscharf sieht man hier, wie der grüne Blendenteil anzeigt, dass der Fühlschienenhebel umgelegt und festgelegt ist – nur ... leider habe ich die Verbindung zum Fühlschienenhebel hier ausgebaut, daher steht er in Wirklichkeit noch immer nach unten. Weil das Foto also eigentlich falsch ist, werde ich es irgendwann durch ein korrektes und scharfes ersetzen ... momentan muss es hier noch aushelfen:

Elektrischer Verschluss festgelegt

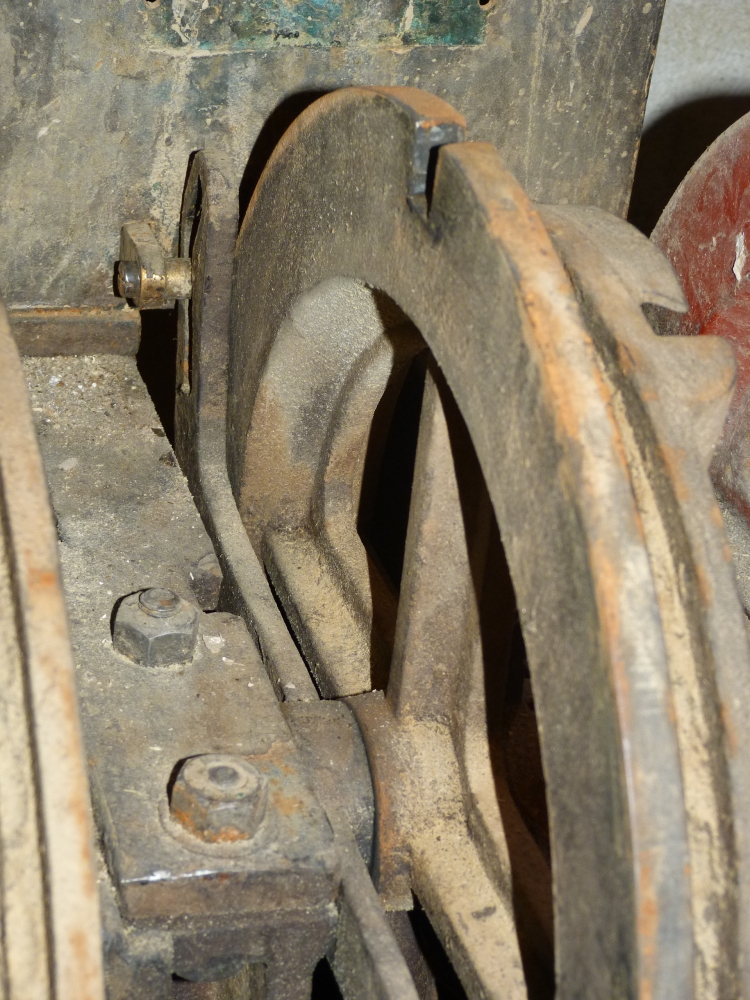

Schauen wir uns aber, nun am rechten Verschlusskasten, genau an, wie die Teile zusammenwirken. Das nächste Bild zeigt in der Mitte den Fühlschienenhebel. Man erkennt, dass der Sperrgewichtshebel hinten verlängert ist und einen Fortsatz nach oben hat:

Sperrgewichtshebel des rechten Fühlschienenhebels

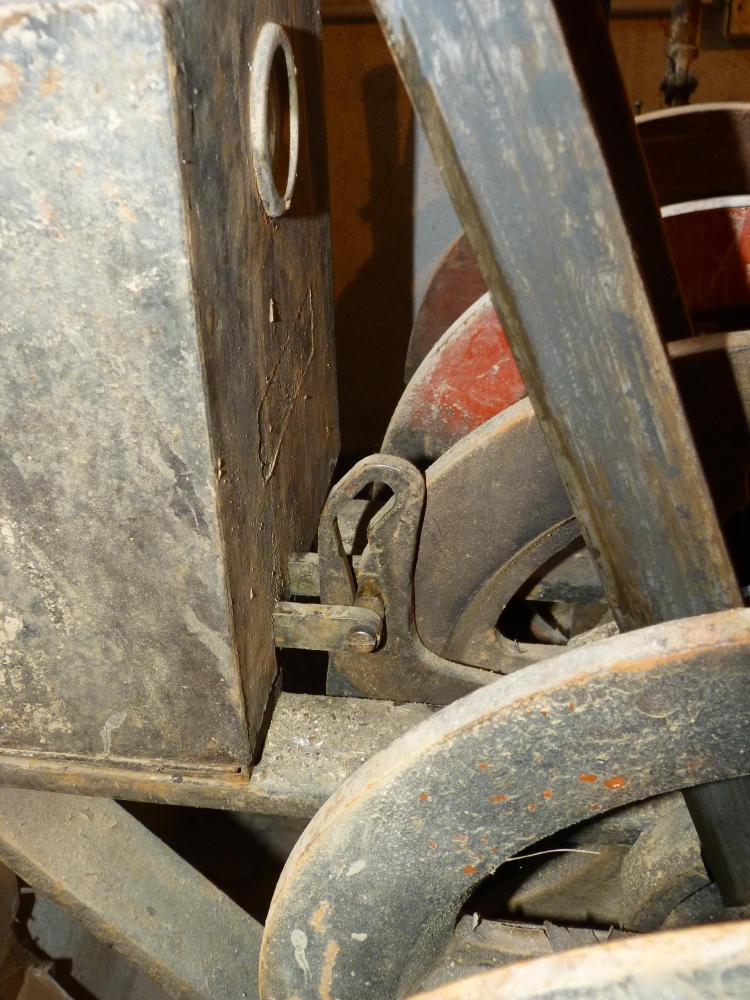

Hier ist dieser Fortsatz besser zu erkennen, und auch, dass er von einem Bolzen durchquert wird, der mit einem Steg verbunden ist, der im elektrischen Verschluss verschwindet:

Sperrgewichtshebel des rechten Fühlschienenhebels

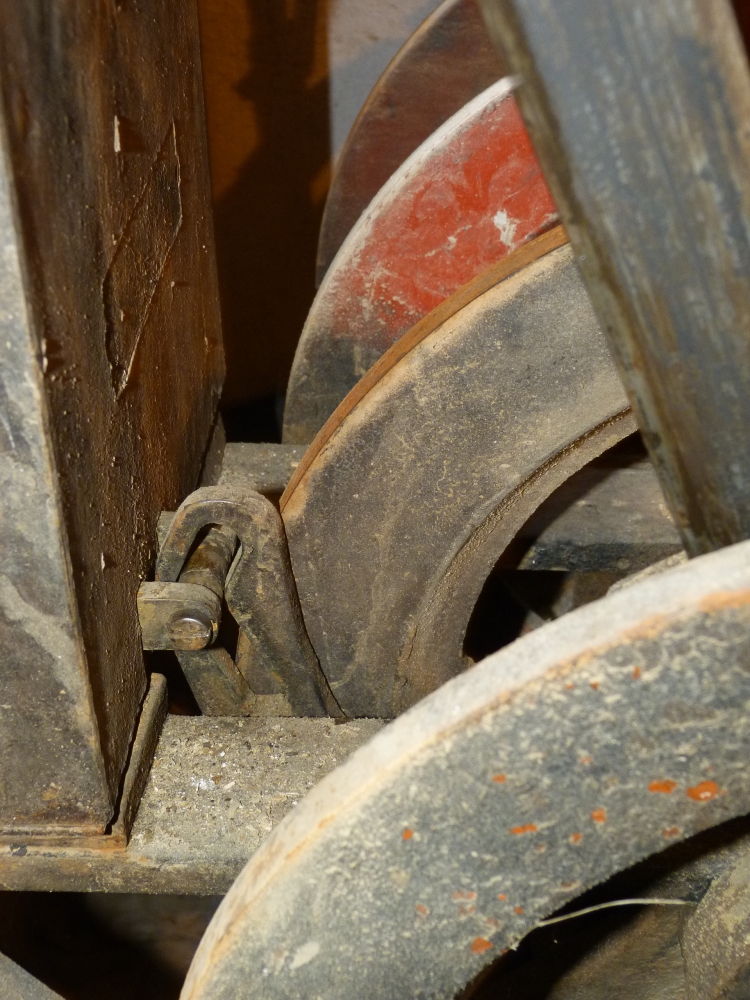

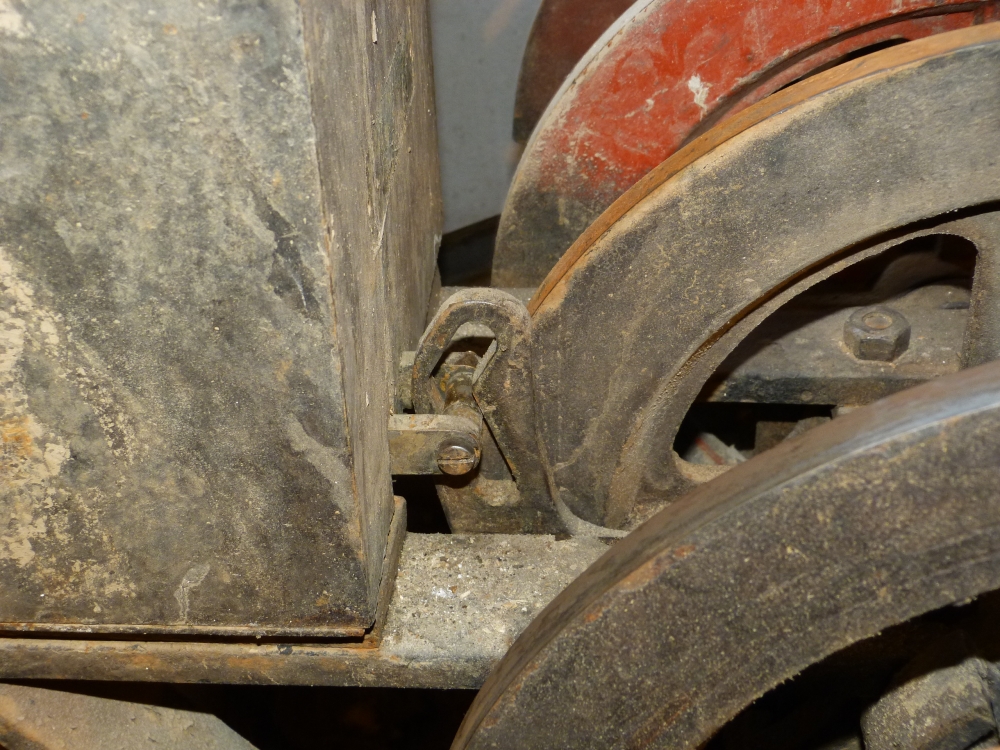

Hier sieht man den Fortsatz samt dem durchgesteckten Bolzen aus noch größerer Nähe und auch, dass eigentlich zwei Stangen in den Verschlusskasten gehen, zwischen denen der Bolzen angebracht ist. Der Fühlschienenhebel und sein Sperrgewichtshebel befinden sich hier noch immer in der Grundstellung:

Sperrgewichtshebel des rechten Fühlschienenhebels

Nun wird der Sperrgewichtshebel angehoben (was nur geht, wenn der Fahrstraßenhebel für eine Einfahrstraße umgelegt ist). Dadurch wird der Bolzen ein wenig in den Verschlusskasten hineingeschoben:

Sperrgewichtshebel vorne angehoben

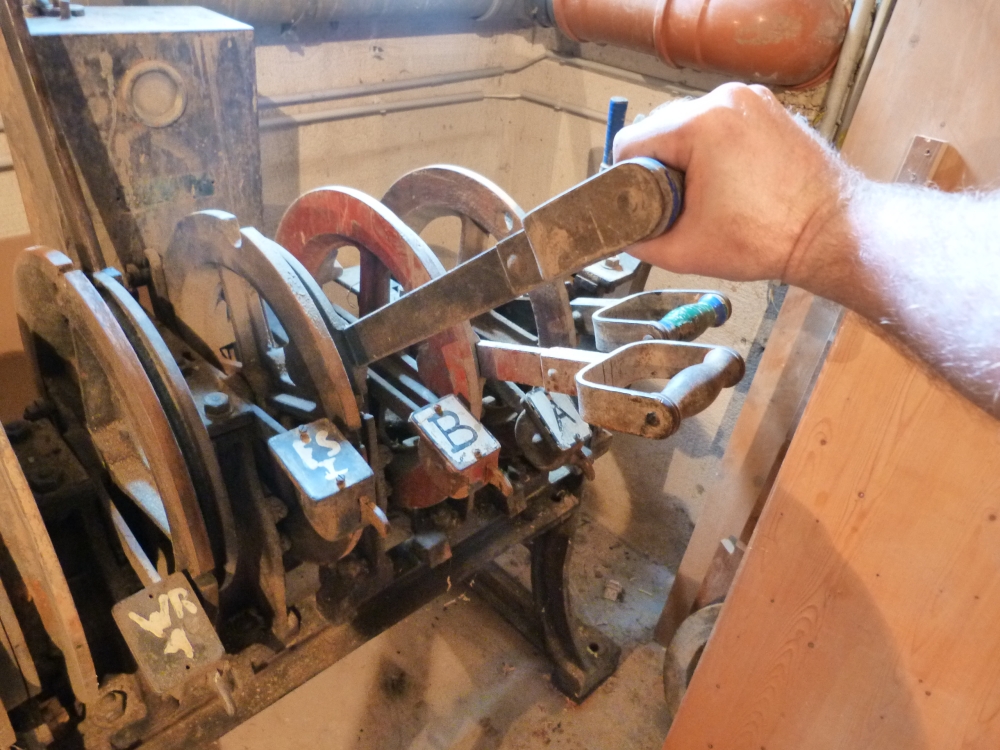

Wie üblich kann nun der Hebel umgelegt werden (normalerweise wäre meine linke Hand hier am Sperrgewicht, aber ich habe sie zum Fotografieren gebraucht):

Umstellen des Fühlschienenhebels

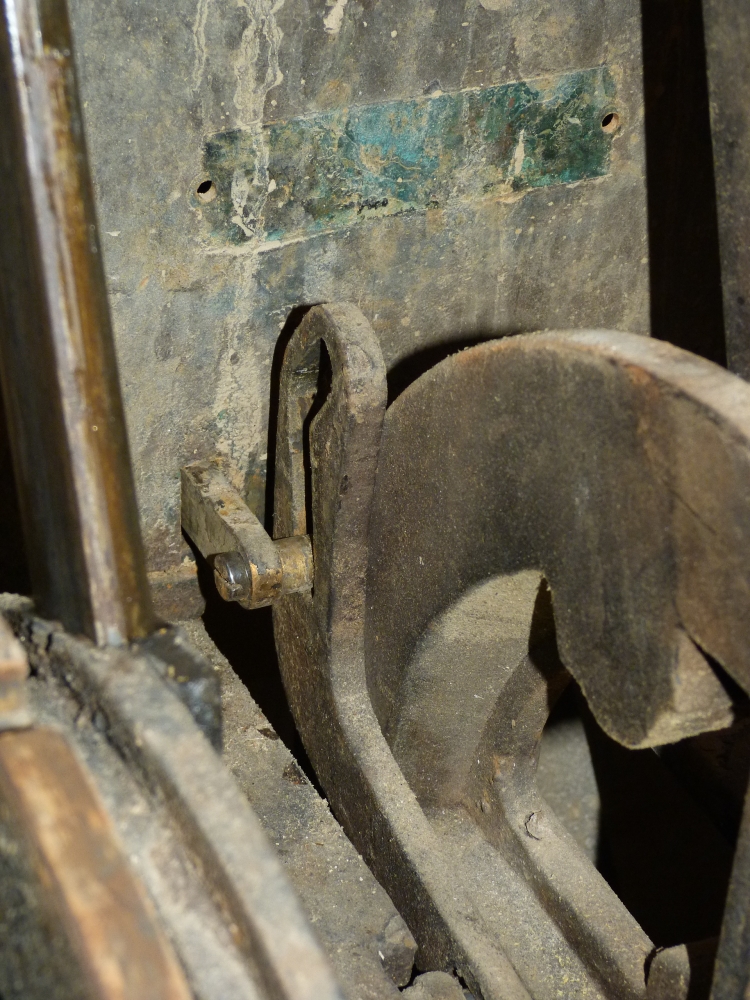

Danach lässt sich der Sperrgewichtshebel senken. Durch die schräge Ausnehmung wird der Bolzen nun aus dem Verschlusskasten herausgezogen, und der Verschluss tritt ein (wie, schauen wir uns gleich an):

Sperrgewichtshebel vorne gesenkt

Sperrgewichtshebel vorne gesenkt

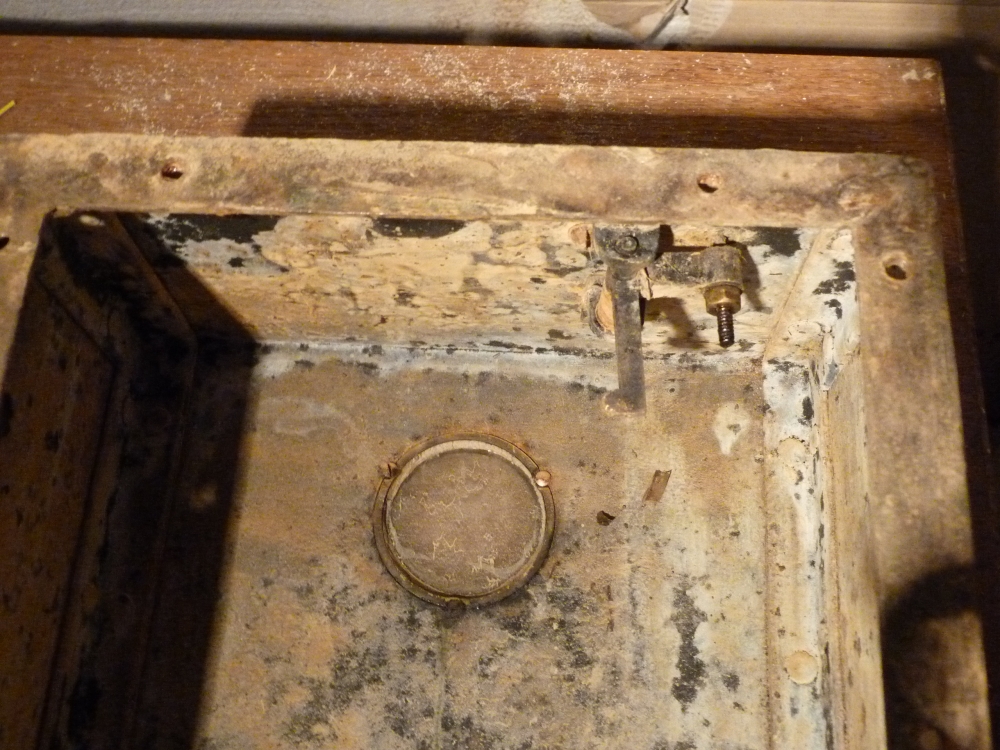

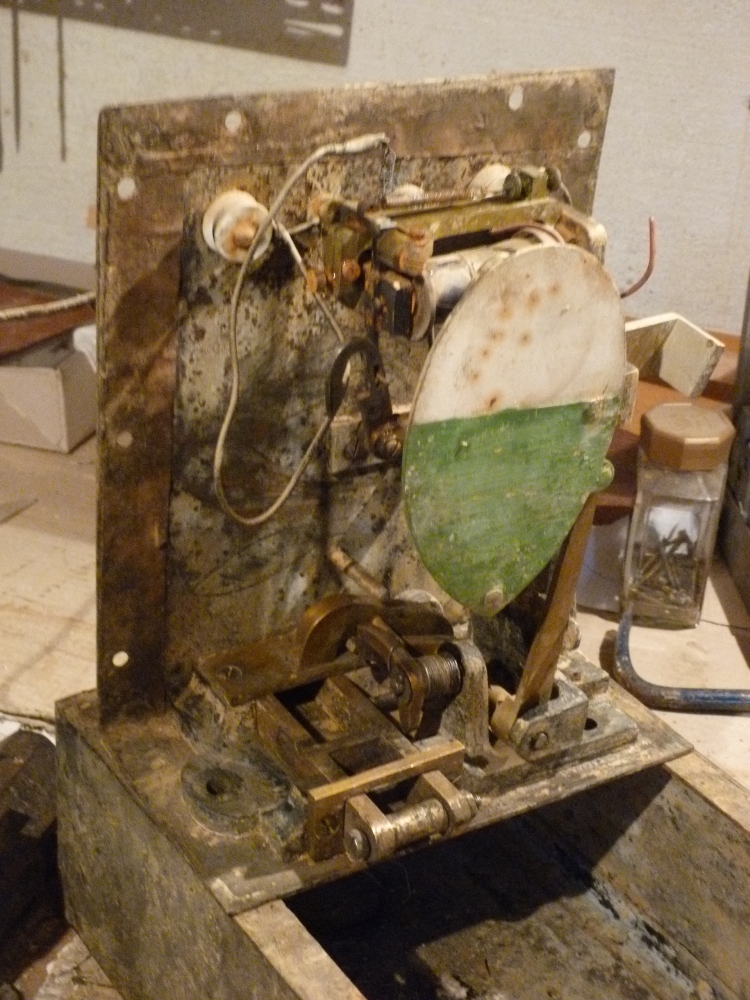

Ein Anheben des Sperrgewichts ist nun nicht mehr möglich, weil sich der Bolzen nicht mehr in den Verschlusskasten schieben lässt. Wodurch ist aber dieser Verschluss eingetreten? Um das zu demonstrieren, habe ich den Verschlusskasten abgebaut und geöffnet. Hier sieht man ihn – links unten sieht man den Bolzen, der in den Sperrgewichtshebel eingreift und der nach vorne herausgezogen wird:

Elektrischer Verschluss ausgebaut

Die Verschlusswirkung zeigt ich anhand zweier Videos. Auf dem ersten sieht man das Zusammenwirken dreier Hebel im unteren Teil des Verschlusskastens:
  • Der erste, den ich bewege, wird über den ...
  • ... zweiten, der rechts nach oben geht, die Blende in die Verschlussstellung drehen.
  • Der dritte, ganz hinten, ist der eigentliche Verschlusshaken, der hinter einen Steg am Ende der Stangen fällt, die vorne den Bolzen tragen.

Zusammenwirkende Hebel im Verschlusskasten

Im folgenden sieht man nun die Abläufe beim Festlegen und Auflösen:
  • Beim Festlegen wird der Bolzen herausgezogen, und über die ersten beiden Hebel wird die Verschlussblende angehoben. Ein Fortsatz am spitzen, grünen Ende der Blende hakt dabei in einem U-förmigen Haken ein, der die Blende nun angehoben hält. Zugleich ist der große Verschlusshaken hinter dem Steg eingefallen, sodass nun der Bolzen vorne verschlossen ist.
  • Entweder durch den Zug selbst oder durch einen Taster am Bahnsteig wird nach der Zugfahrt der Magnet erregt, der oben hinter der Blende sichtbar ist. Er zieht seinen Anker an (was ich hier mit dem Finger simuliere) und befreit dadurch die Blende aus dem U-Haken. Die Blende fällt nach unten und hebt über den zweiten Hebel den großen Verschlusshaken nach oben – Steg und Stangen und Bolzen können sich nun wieder durch den Sperrgewichtshebel nach hinten bewegt werden, sodass der Fühlschienenhebel zurückgelegt werden kann.

Verschluss und Auflösung

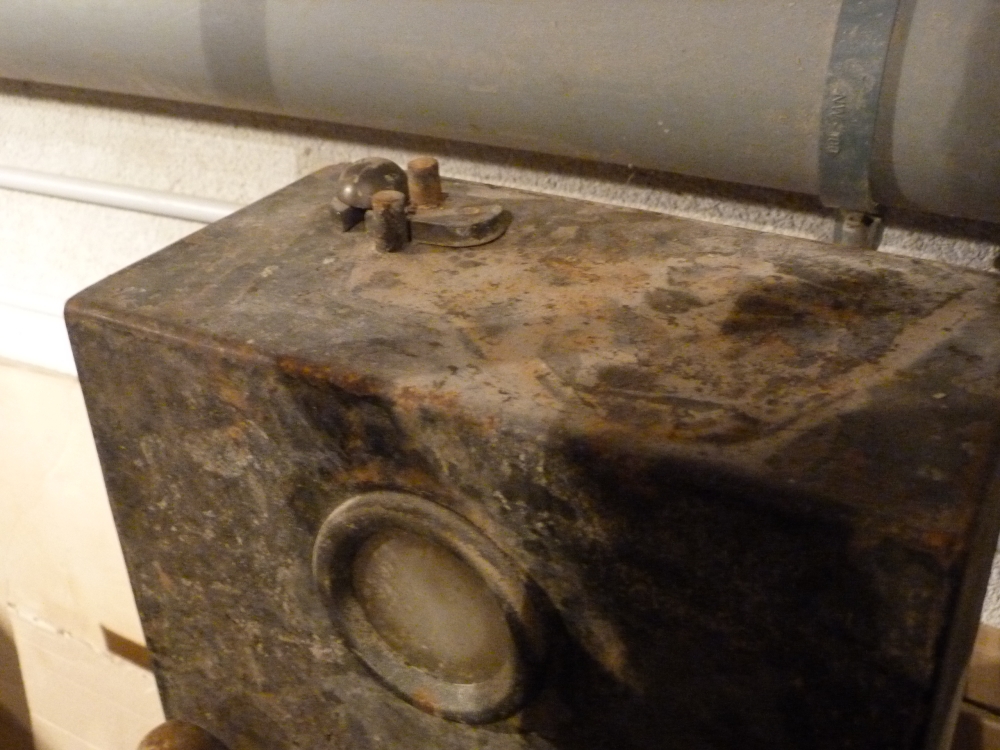

Am Verschlusskasten ist oben eine Taste angebracht, die üblicherweise durch eine Plombe verschlossen ist. Mit dieser Taste kann der Anker des Magneten ebenfalls angedrückt werden und damit der Verschluss aufgehoben werden, wenn eine elektrische Störung eintritt oder eine Zugfahrt nicht stattgefunden hat:

Elektrischer Verschluss, Hilfstaste

Elektrischer Verschluss, Entriegelungshebel der Hilfstaste

Zum Schluss noch ein Verweis auf ein Bild des Museumsstellwerks in Windischgarsten, das eine gleichartige Anlage besaß:

http://www.wandern.com/land/at/oberoesterreich/urlaubsregion-pyhrn-priel/ausflugsziele/kultur/eisenbahnmuseum.html

Die Stellwerksmuseen in Ljubljana (Slowenien) und in Hradec Králové (Tschechien) haben beide 12SA-Anlagen – allerdings habe ich auf keinem der Fotos unter stellwerke.pechstein.net einen solchen elektrischen Verschluss gesehen.

Nächstes Posting zu meinem 12SA: Folgeabhängigkeit zwischen Hauptsignal und Vorsignal
