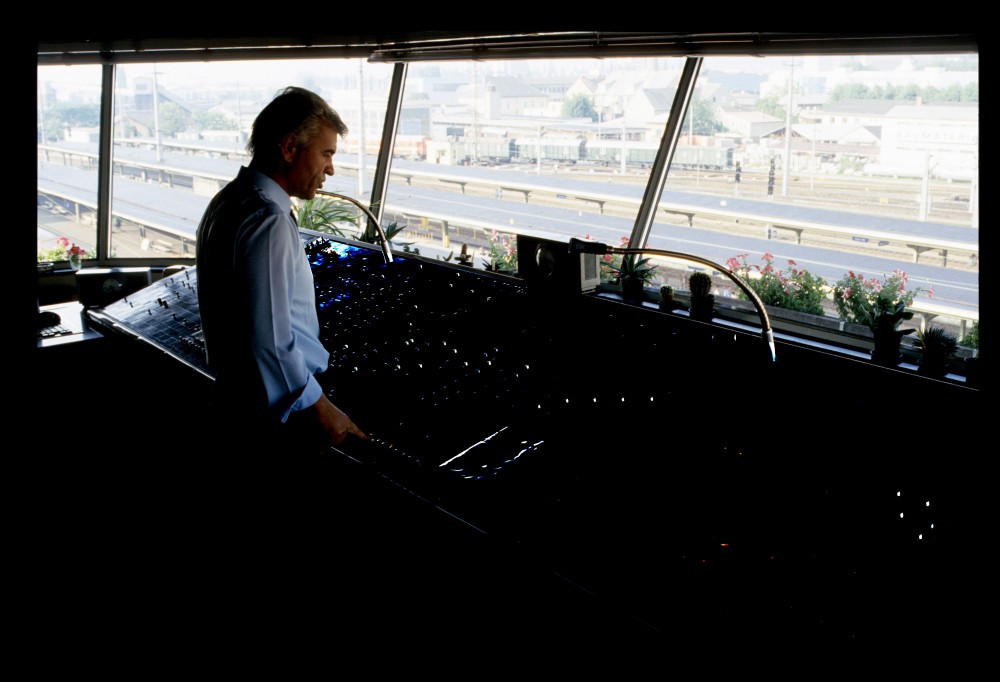

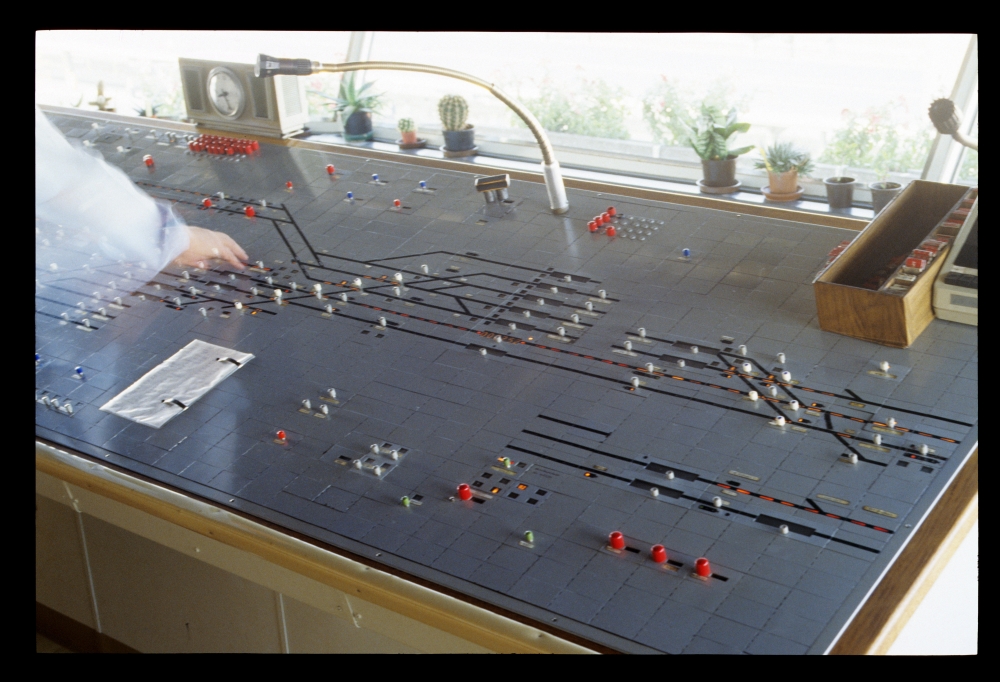

Vom Grazer DrS-Zentralstellwerk habe ich nur ganz wenige Aufnahmen gemacht. Die einzige Aufnahme vom ganzen Stelltisch ist leider viel zu dunkel geworden:

Zstw., Graz Hbf, 9.8.1987

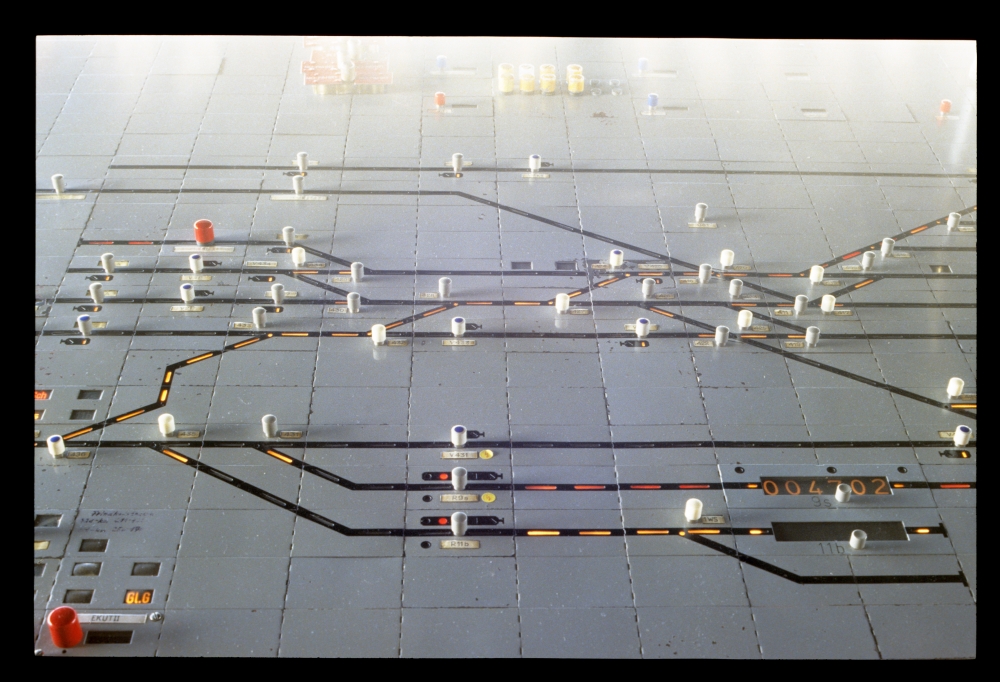

Hier sieht man die rechte Hälfte des Tisches, mit den Gleisen zum Verschiebebahnhof (Fotos von dort sind in diesem Posting zu sehen). Direkt vor der Abzweigung zum Verschiebebahnhof von Norden ist mit Fettstift eine weitere Gleisverbindung eingezeichnet – wie aber sollen diese Weichen überwacht und gestellt worden sein? Der Schnellzug 252, der hier gerade ausfährt, ist nach meiner Erinnerung ein Triebwagenschnellzug gewesen, der mit einem 4010er geführt wurde:

Zstw., Graz Hbf, 9.8.1987

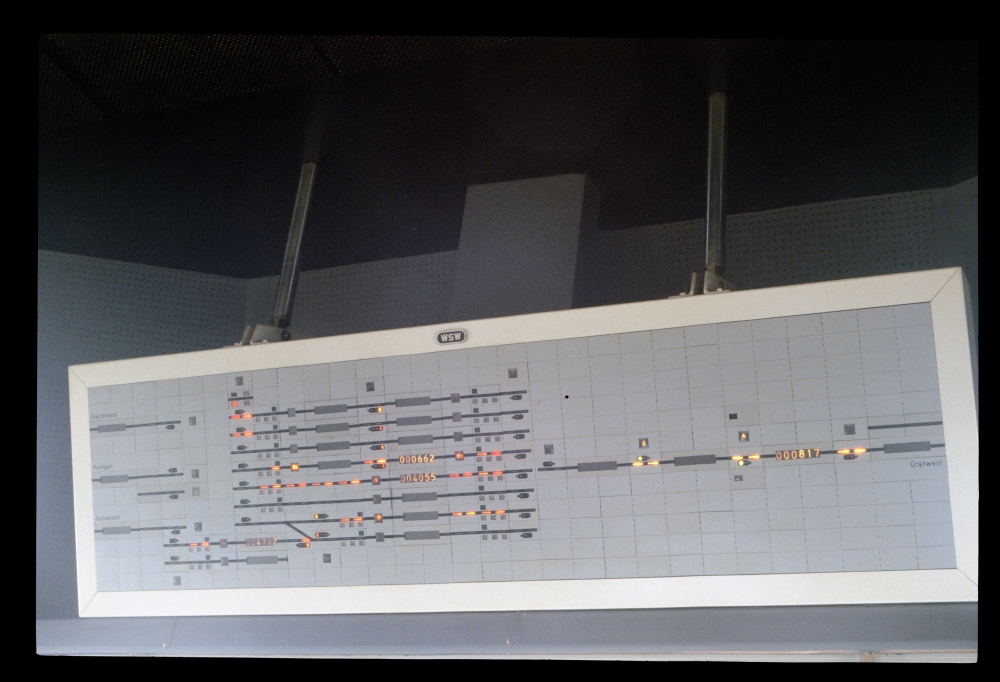

Auf der Zugnummernanzeige (für den Disponenten hinter dem Stelltisch?) erkennt man gut die zulaufenden Strecken:

Die Südbahn von Norden (nächster Bahnhof Gratwein) auf der rechten Seite;
auf der linken von oben nach unten die GKB (Graz Köflach),
die Südbahn (Puntigam)
und die Ostbahn (Ostbahnhof).

Von Norden fährt der Schnellzug 817 ein, der mit einer kurzen Einfahrt auf Gleis 9 einlaufen wird:

Zstw., Graz Hbf, 9.8.1987

Hier steht eine Ausfahrt zum Ostbahnhof (wohl vom hintersten Hauptgleis 22, wenn ich die rote Zahl am vorhergehenden Bild richtig entziffere):

Zstw., Graz Hbf, 9.8.1987

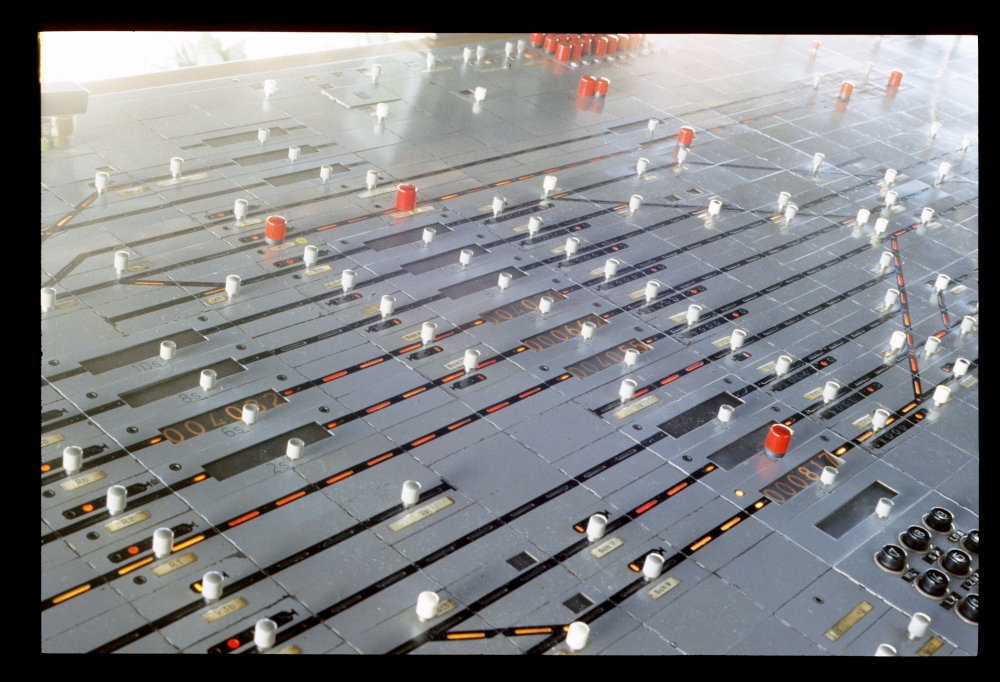

Ungefähr die Hälfte der Gleise ist hier belegt:

Zstw., Graz Hbf, 9.8.1987

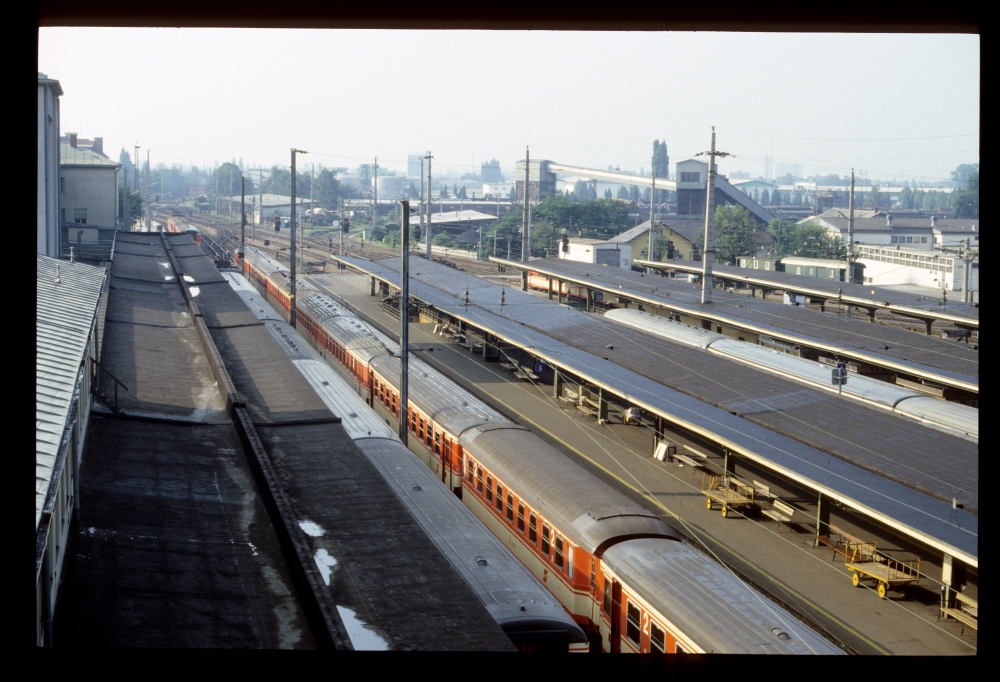

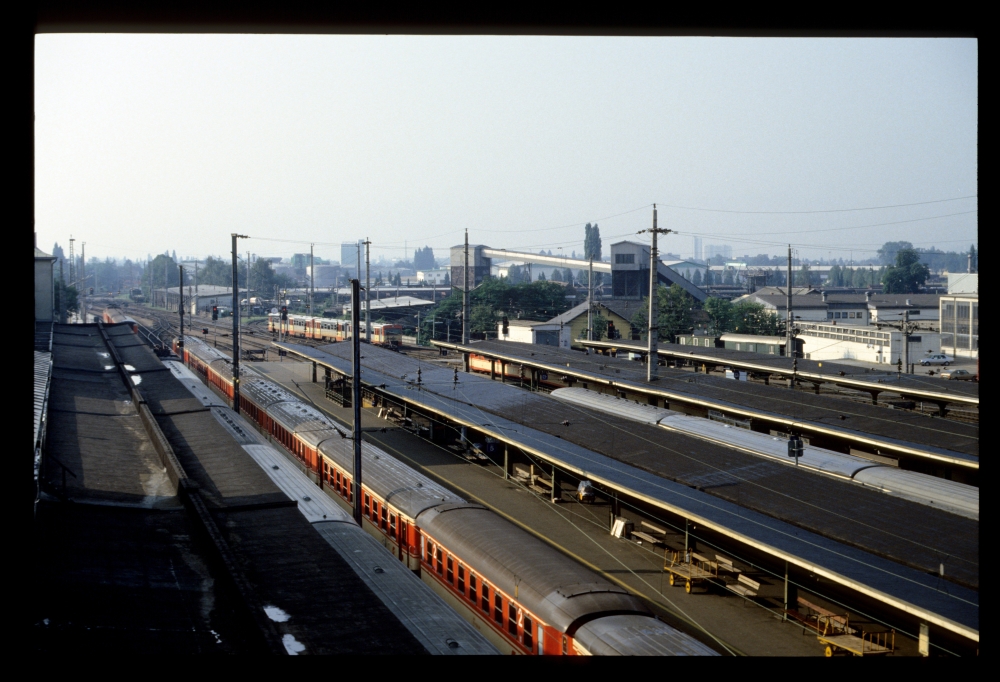

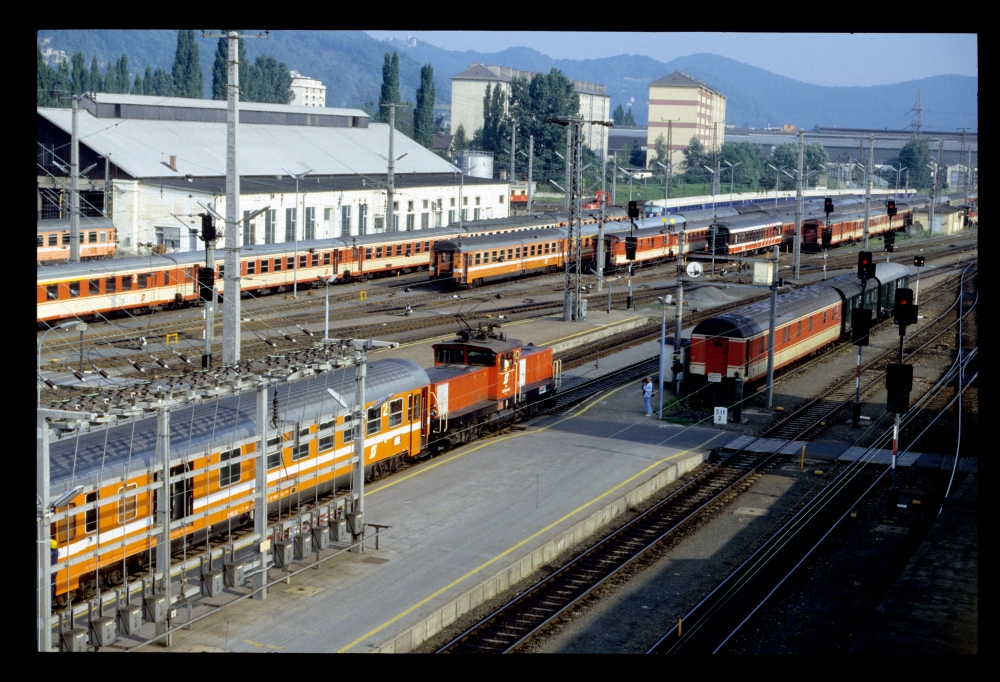

Vom Turm sah man prächtig über das ganze Gleisfeld:

Gleisfeld, Graz Hbf, 9.8.1987

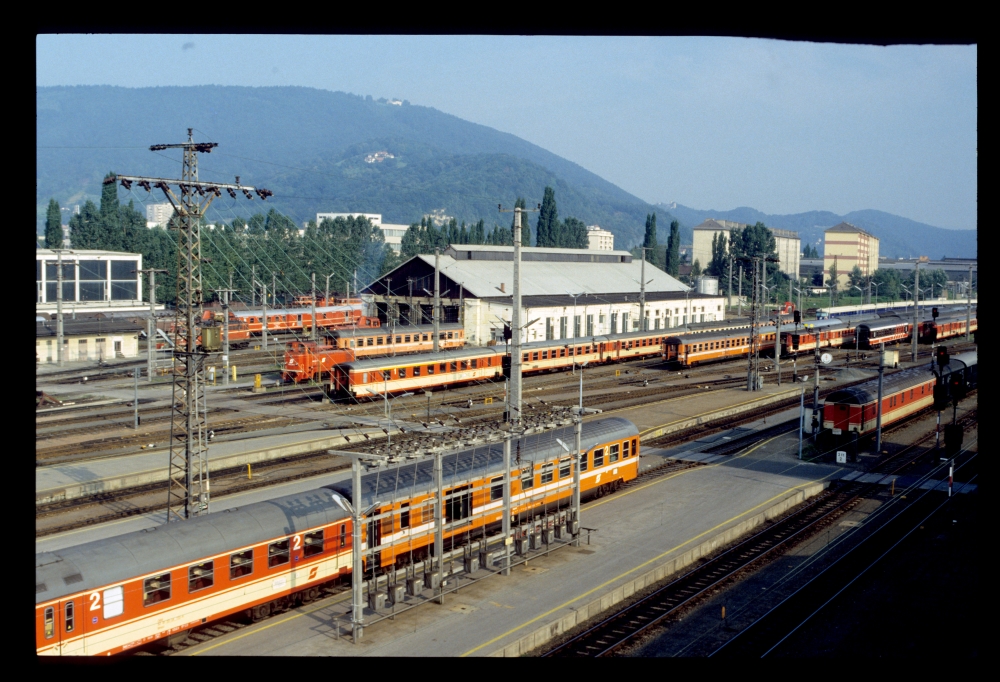

Beim Blick Richtung Nordwesten sieht man das typische Südbahn-Heizhaus – siehe auch die Postings von Wolfsberg von 2014 und von Lienz in den 80er Jahren!
