Krauss-Stellwerk am Pasinger Abstellbahnhof, 2015

Neben den drei Krauss-Stellwerken auf der Mühldorfer Strecke gibt es – neben einer Handvoll anderen in Bayern – auch ein Krauss-Stellwerk in München, und zwar am Abstellbahnhof in Pasing, offiziell "Pasing Betriebsbahnhof". Es ist ein reines Verschubstellwerk, ohne Fahrstraßenschieber und ohne jegliche Blockabhängigkeiten.

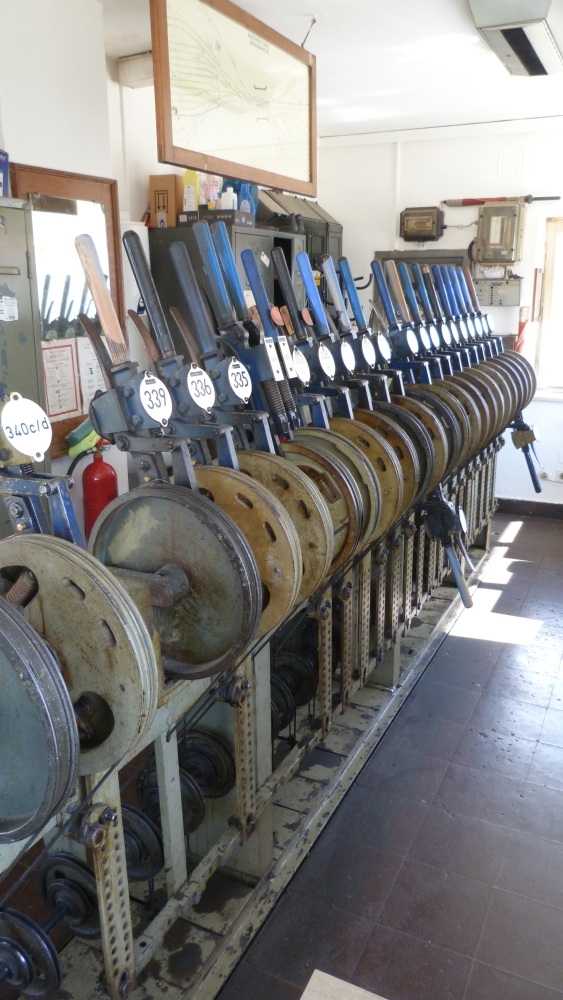

Hier sieht man die Hebelbank dieses Stellwerks:

Hebelbank, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

Hebelbank, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

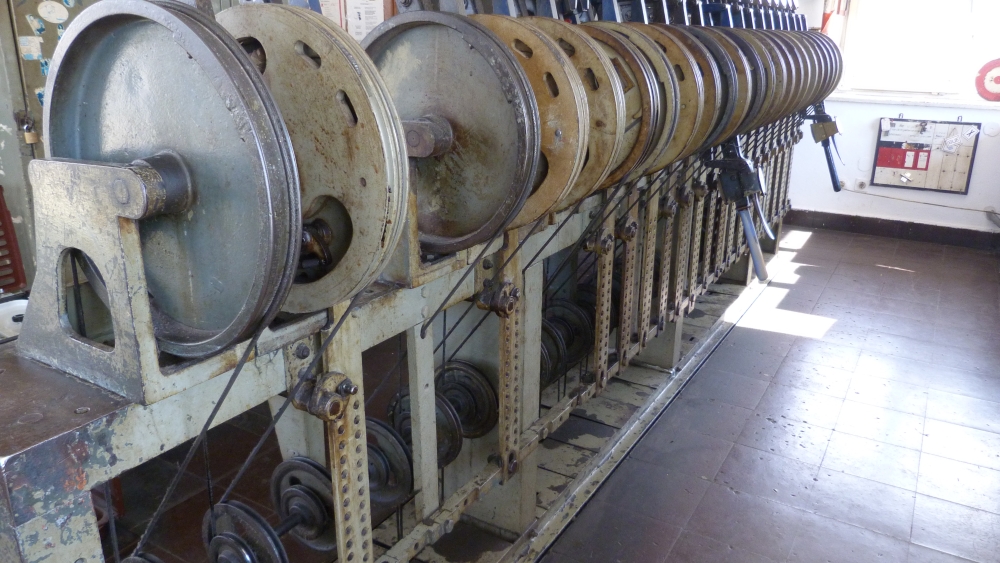

Obwohl keine Fahrstraßenschieber vorhanden sind, sind die senkrechten Verschlussbalken angebaut und werden beim Ziehen der Handfalle bewegt:

Hebelbank, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

Hebelbank, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

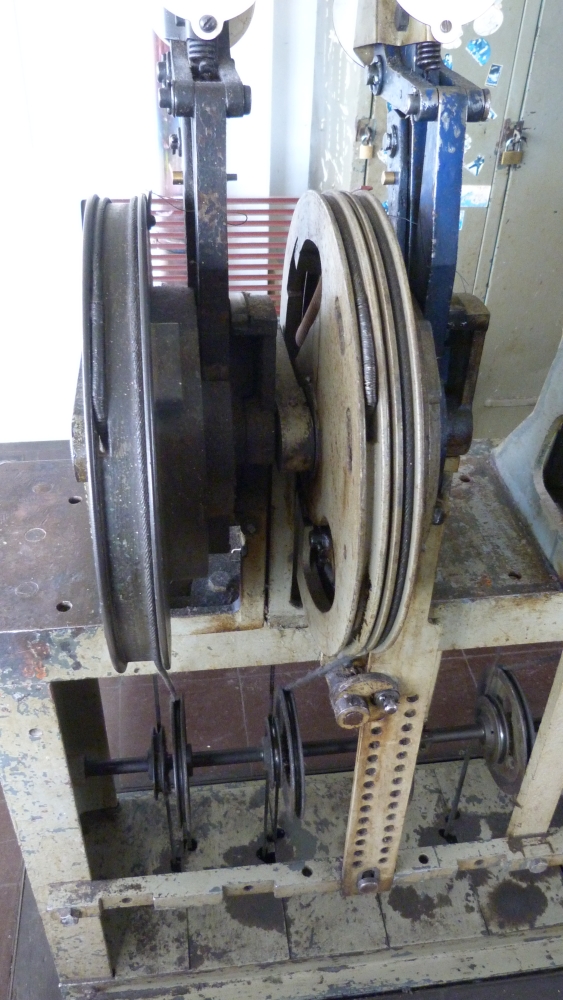

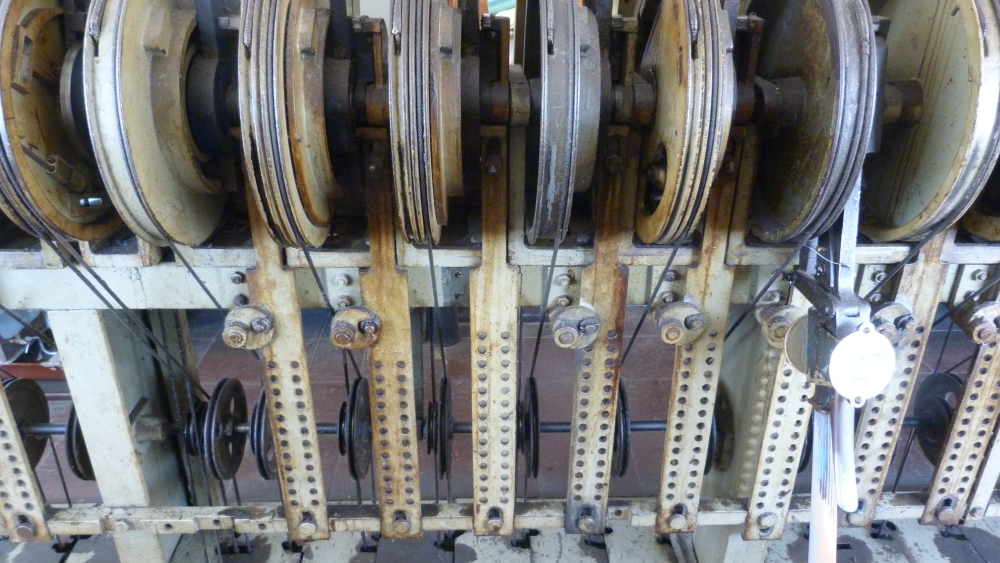

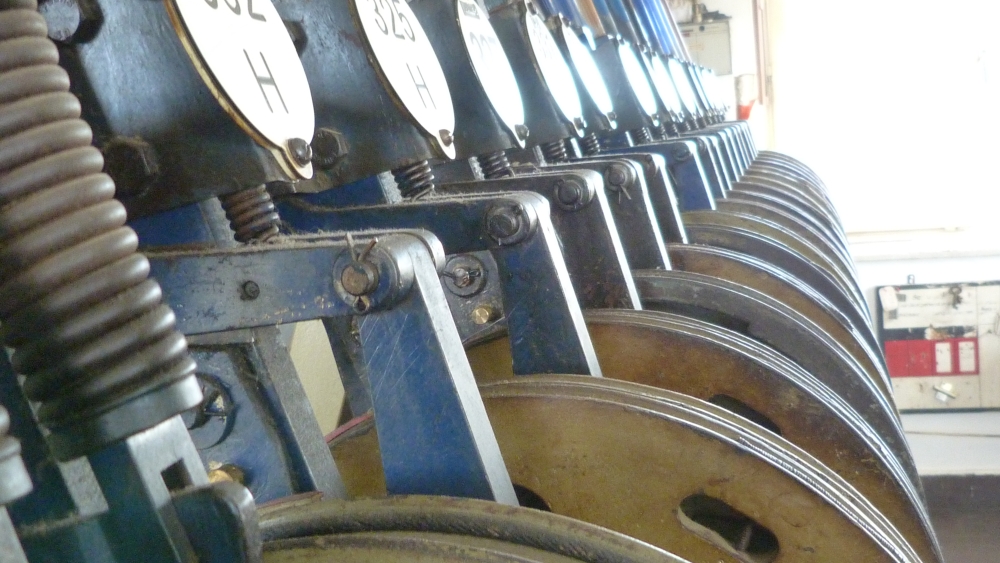

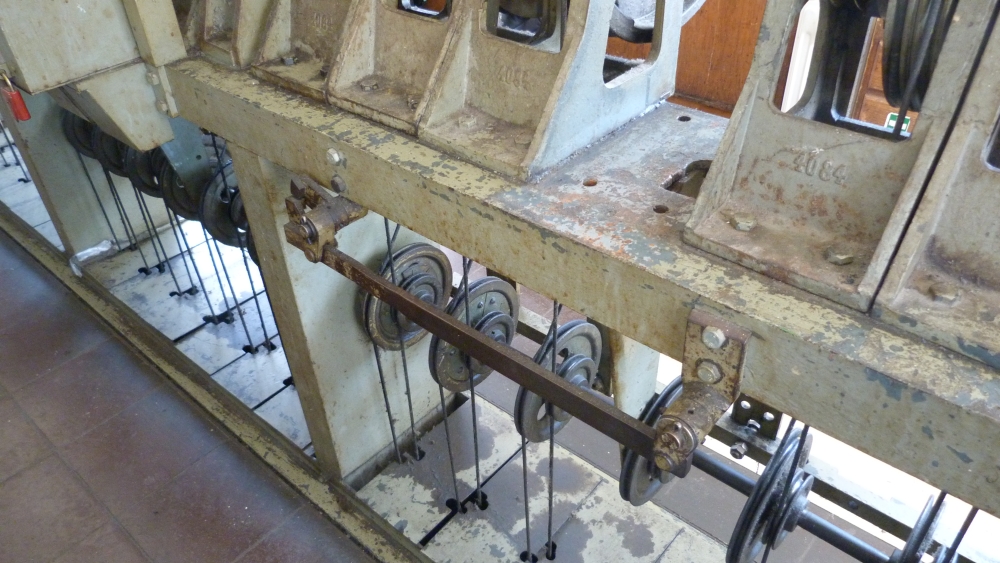

Die Drahtseile laufen über interessante Doppelrollen mit verschiedenem Durchmesser, die lose auf eine Achse aufgesteckt sind und offenbar auch keine seitliche Führung haben, also nur durch das Seil in ihrer Lage gehalten werden:

Hebelbank, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

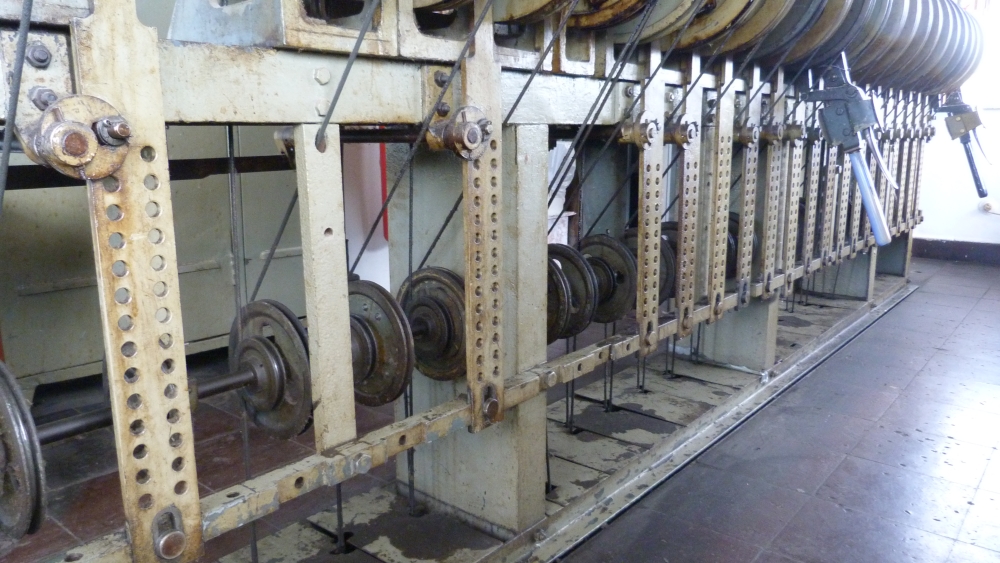

Hier sieht man die Hebelbank von hinten. Man erkennt am durchlaufenden Träger einen Abhängigkeitshebel zwischen zwei Weichenhebeln – wozu auch immer das auf einem Rangierstellwerk gut ist:

Hebelbank, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

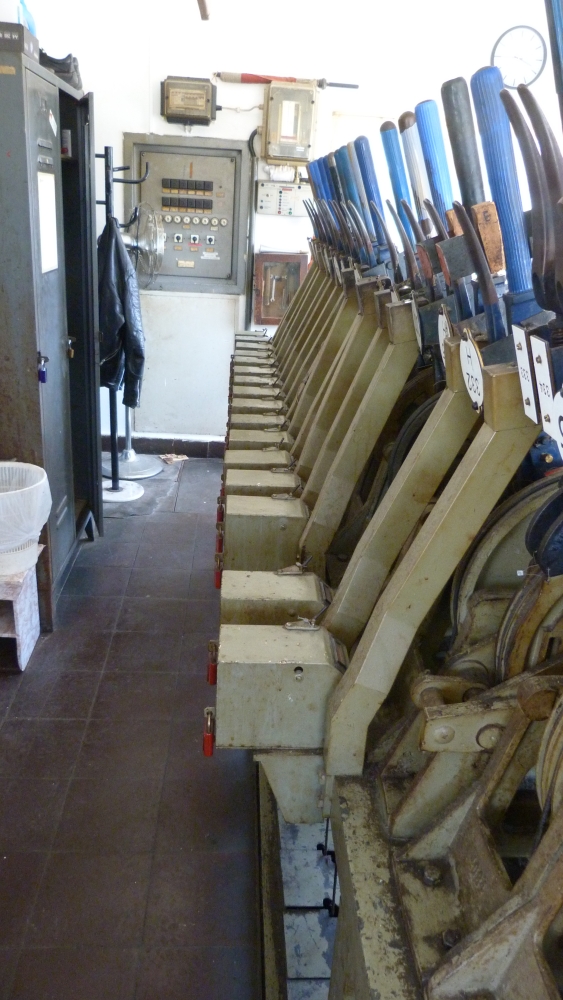

Eine ganze Reihe von weiter hinten liegenden Hebeln ist mit elektrischen Hebelsperren ausgestattet:

Hebelbank, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

Hebelbank, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

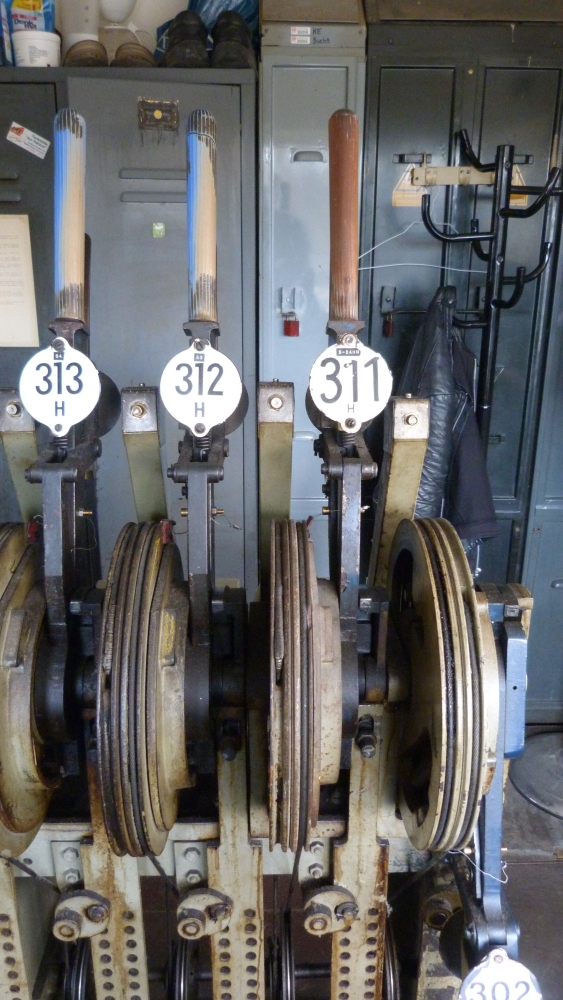

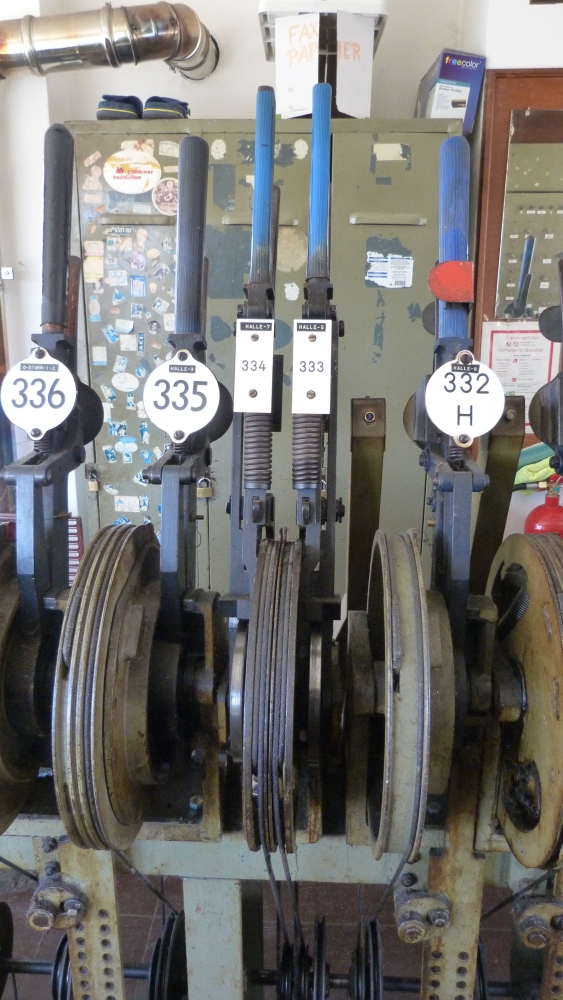

Die meisten Hebel sind einfache Hebel. In der Mitte befindet sich aber dieser Doppelhebel. An sich sind diese Hebel für Riegel oder vielleicht auch zweiflügelige Formsignale vorgesehen gewesen – hier wird dieser Hebel einfach zur Bedienung zweier Weichen eingesetzt, weil der Platz auf der Hebelbank ausgegangen war:

Hebelbank, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

Hier sieht man die Verschlussbalken, ganz links ist der Doppelhebel zu erkennen:

Hebelbank, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

Zwei Sperrsignale und zwei Weichen werden von diesem Pult gestellt, das aus Elementen eines SpDrS-Stellwerks aufgebaut ist:

Stellpult, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

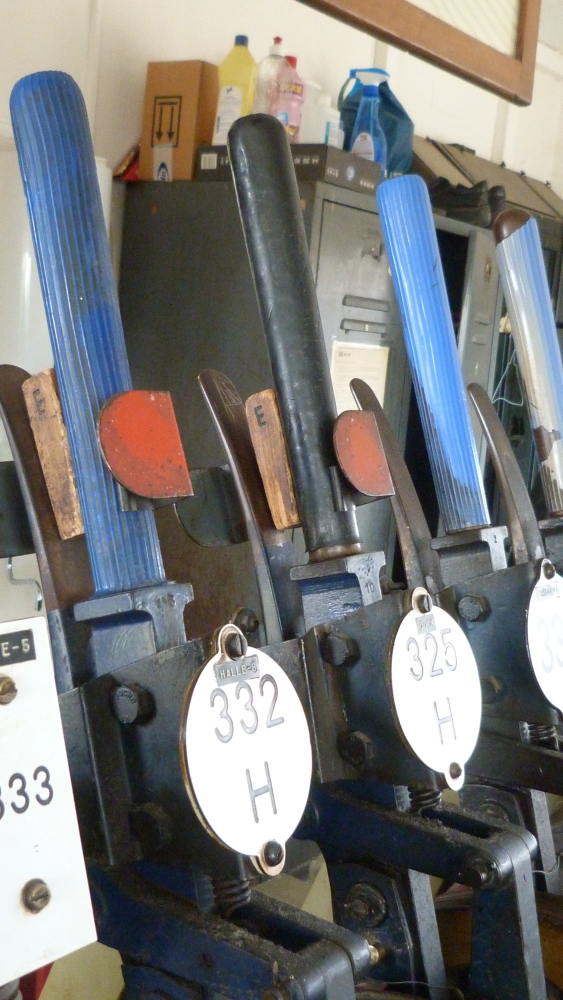

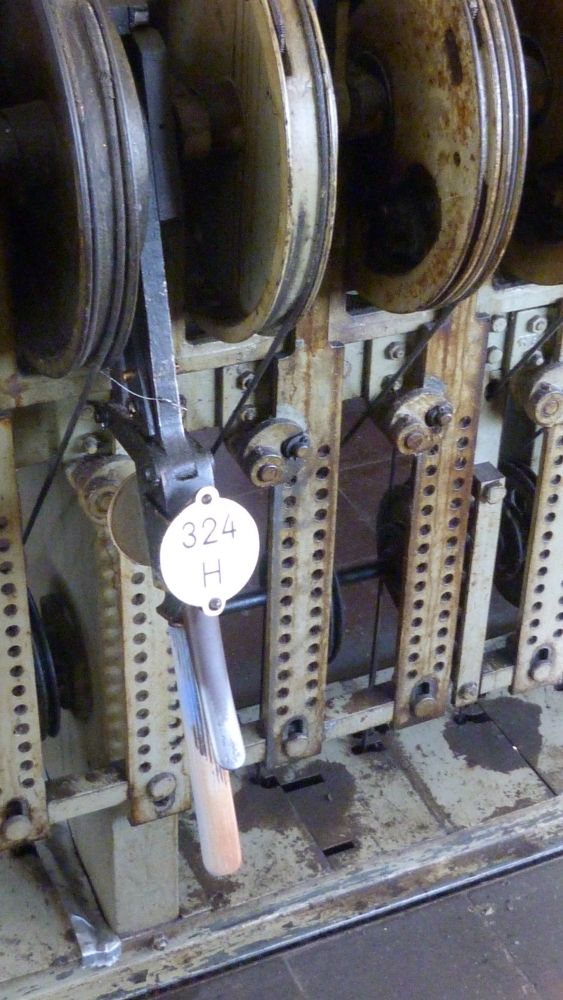

Hebel 324 ist umgelegt:

Hebelbank, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

Hebelbank, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

Auf den Hebel sind kleine "Spicker" mit den erreichbaren Gleisnummern aufgeklebt:

Hebelbank, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

Einige Hebel sind mit Hilfssperren versehen:

Hebelbank, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

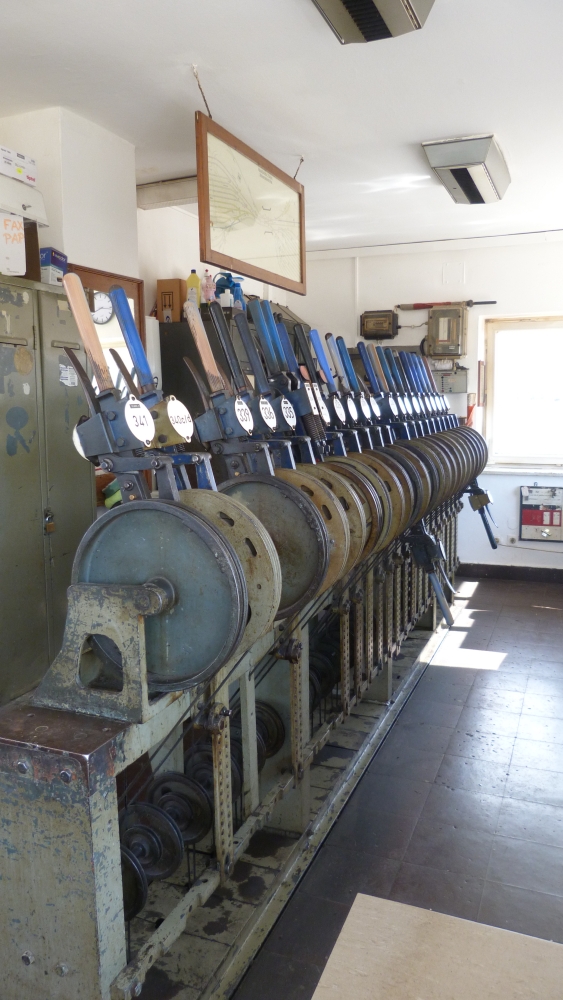

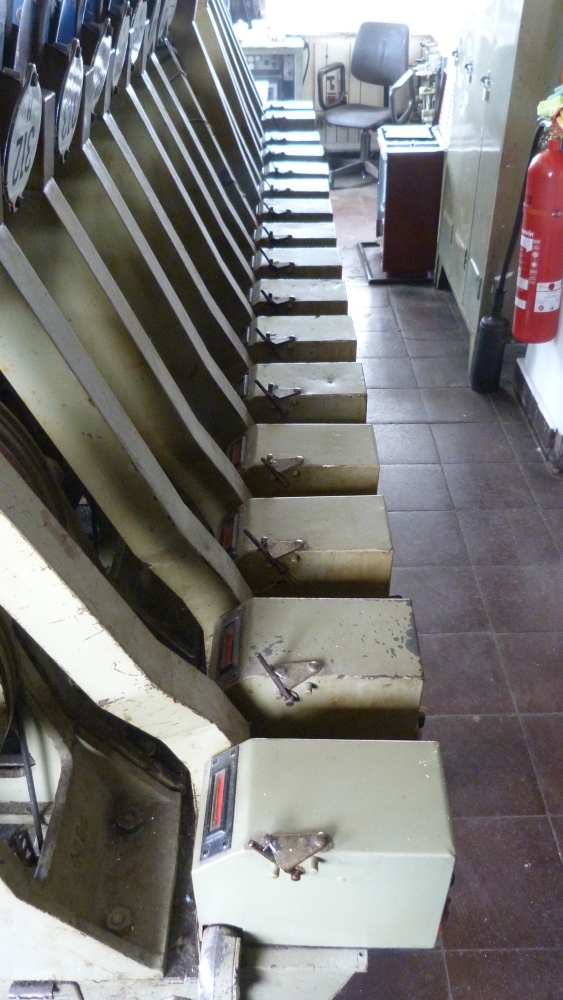

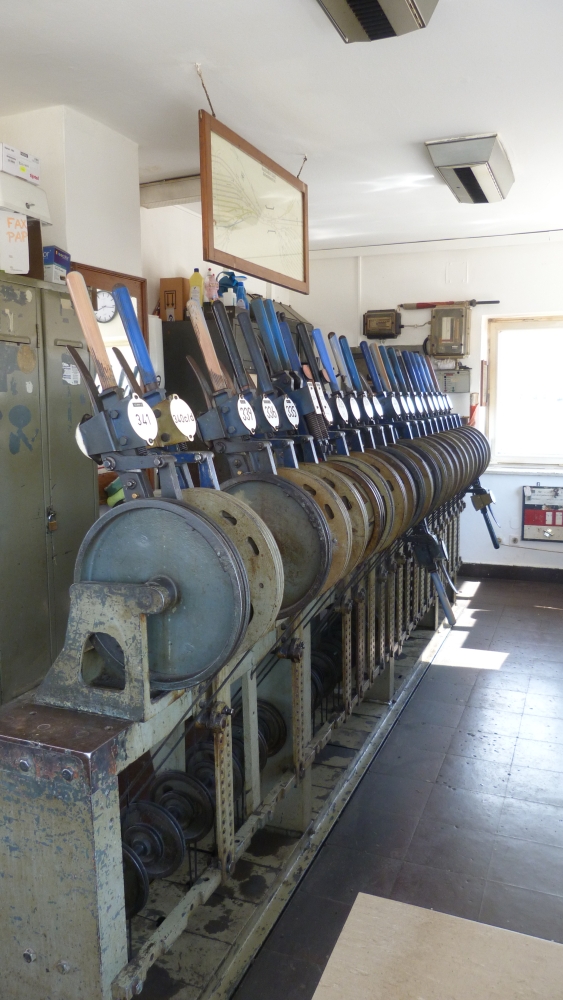

Die Reihe der Hebel:

Hebelbank, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

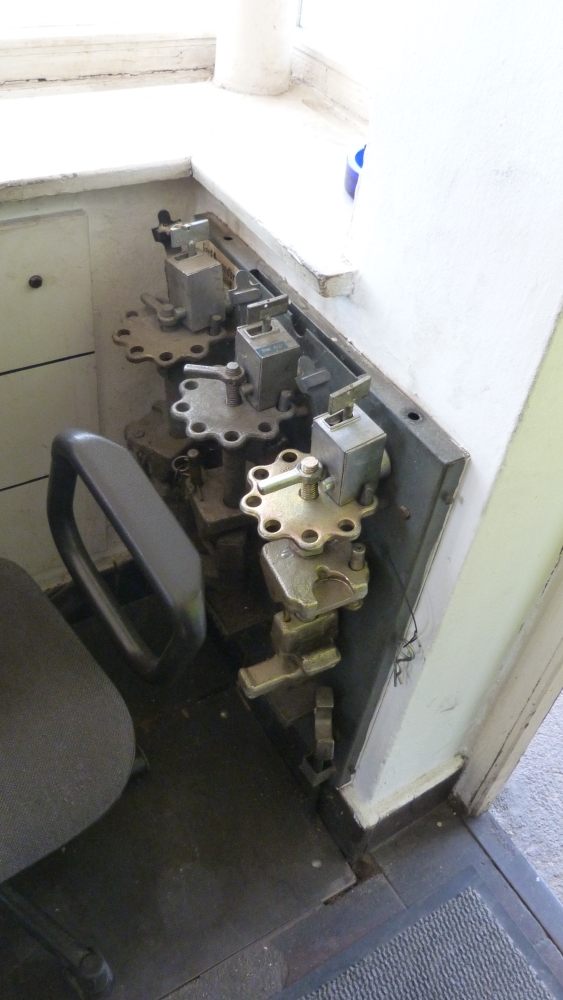

Weichenschlösser für den Fall der Fälle:

Weichenschlösser, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

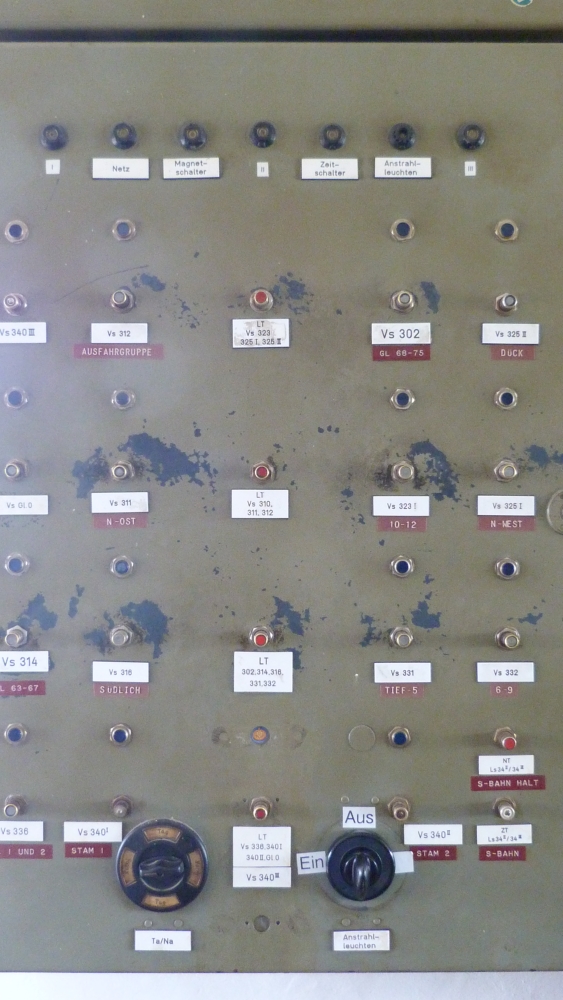

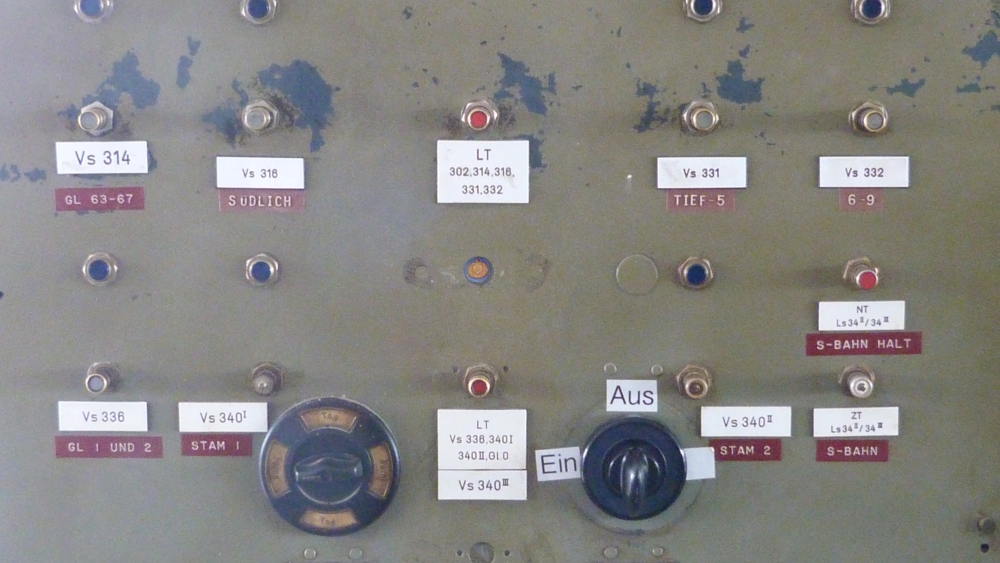

Ein Schaltschrank gegenüber dient zum Stellen von Sperrsignalen:

Signalschaltschrank, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

Signalschaltschrank, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

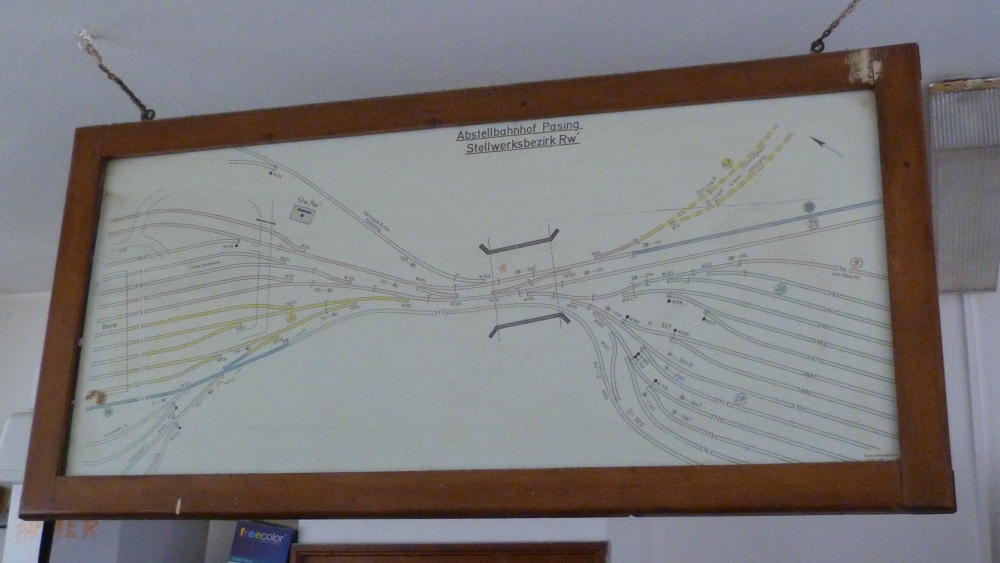

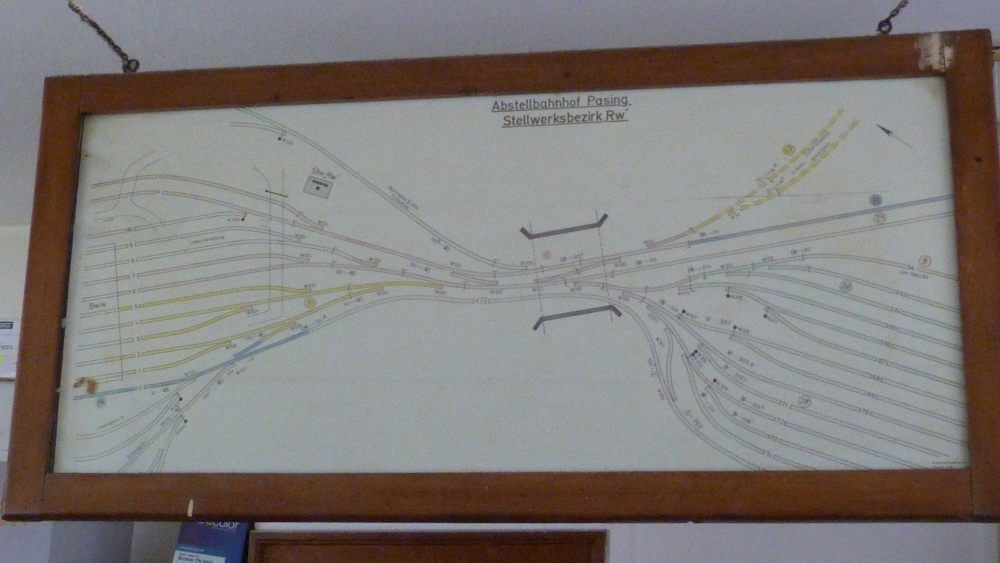

Vom Übersichtsplan gibt es auch zwei Bilder. Hier ist der Bahnhof übrigens als "Abstellbahnhof Pasing" bezeichnet:

Gleisplan, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

Gleisplan, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

Die zwei linksäußersten Hebel zeigen, dass hier zwei verschiedene Hebelbauarten verbaut sind:

Hebelbank, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

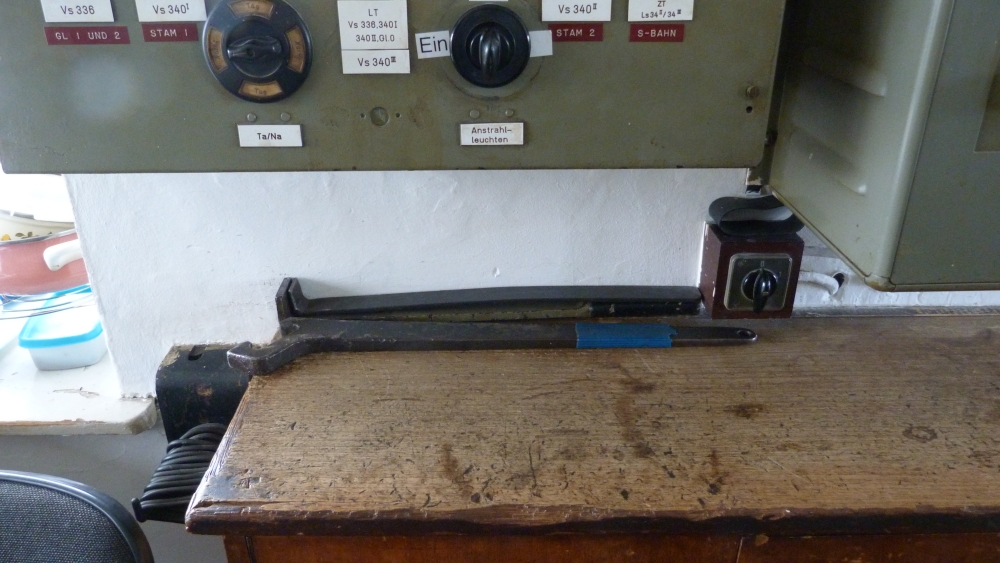

Unter der Signalstelltafel liegt das Einrückeisen:

Einrückeisen, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

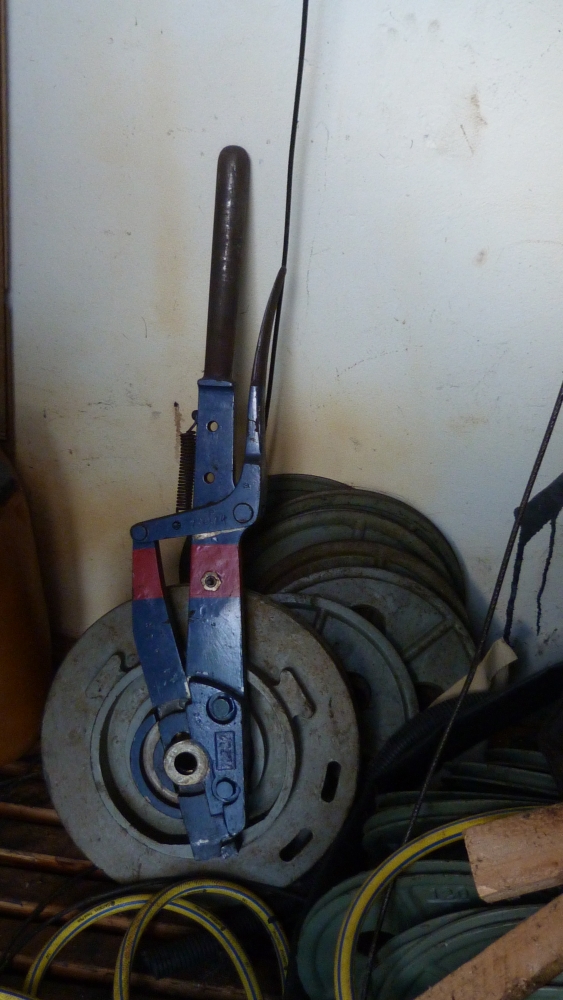

In einem Schuppen an der Rückseite des Stellwerks liegen zwei Ersatzhebel: Ein einfacher ...

Ersatzteile, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

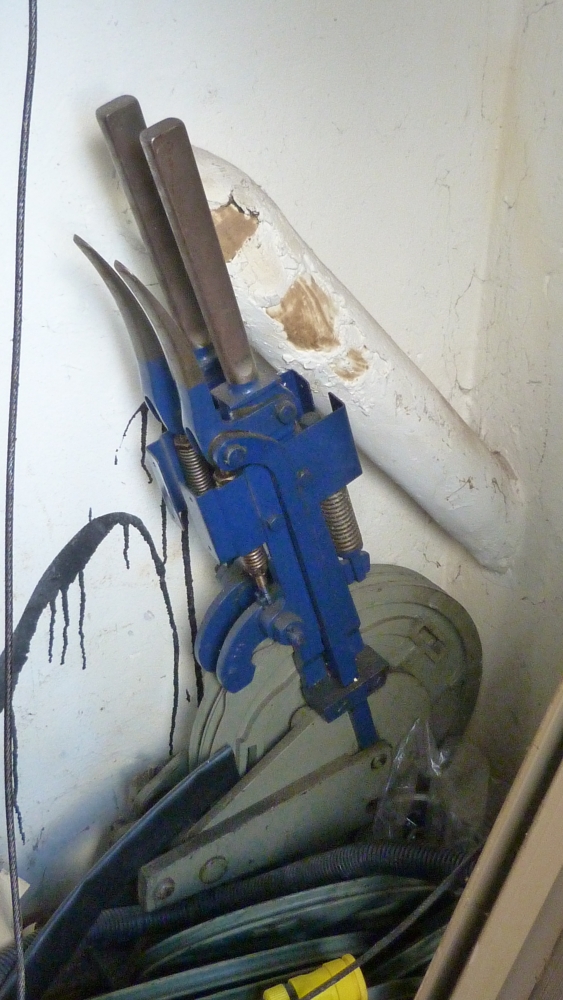

... und ein doppelter:

Ersatzteile, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

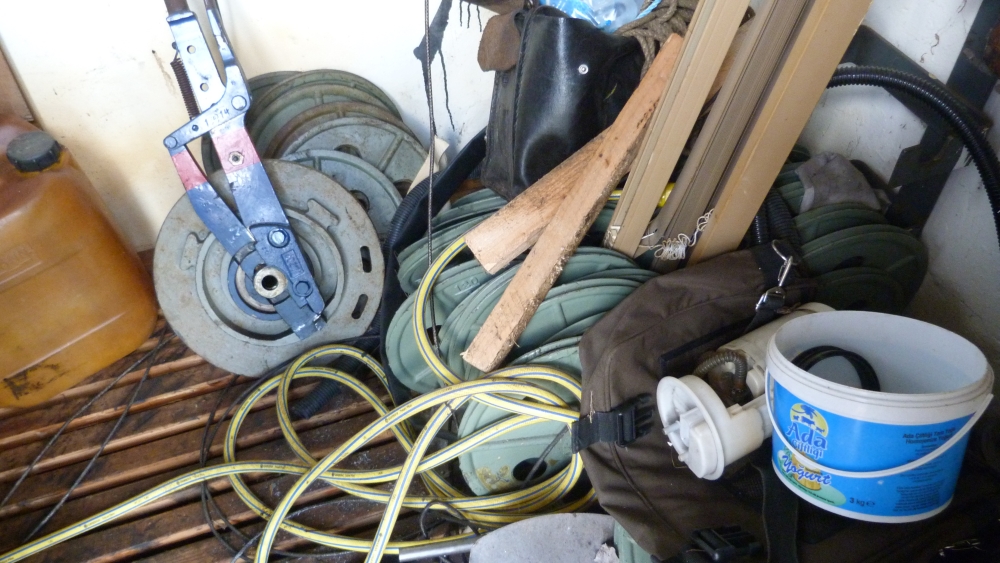

Eine ganze Menge Seilscheiben ist auch noch da – ich denke, sie sind für die Spannwerke:

Ersatzteile, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

Und hier sehen wir diese:

Spannwerke beim Stellwerk Rw, Pasing Betriebsbahnhof, Frühjahr 2015

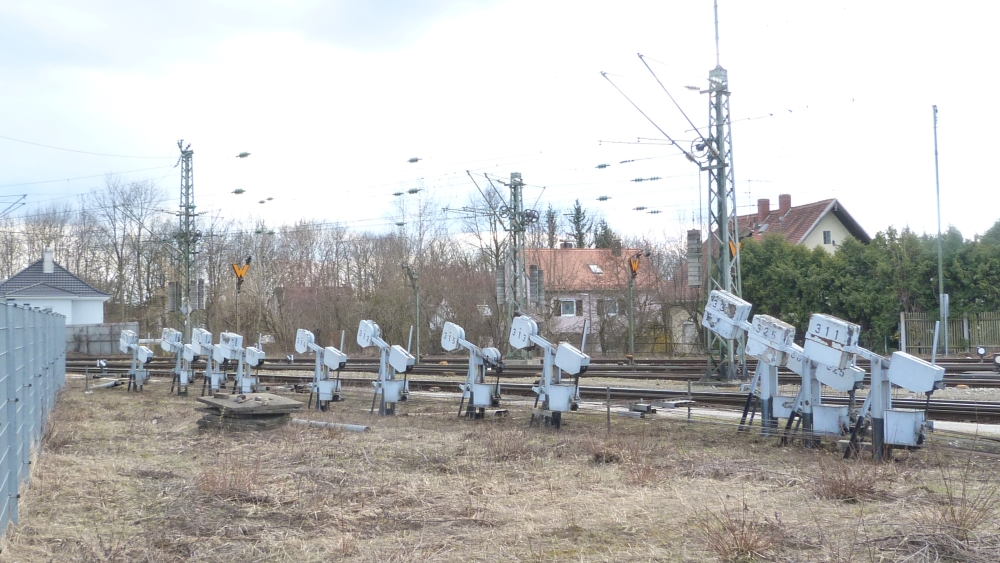

Am Stellwerksgebäude befinden sich noch die Scheinwerfer:

Scheinwerfer, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

Scheinwerfer, Stw.Rw, Pasing Betriebsbahnhof, Frühjahr 2015

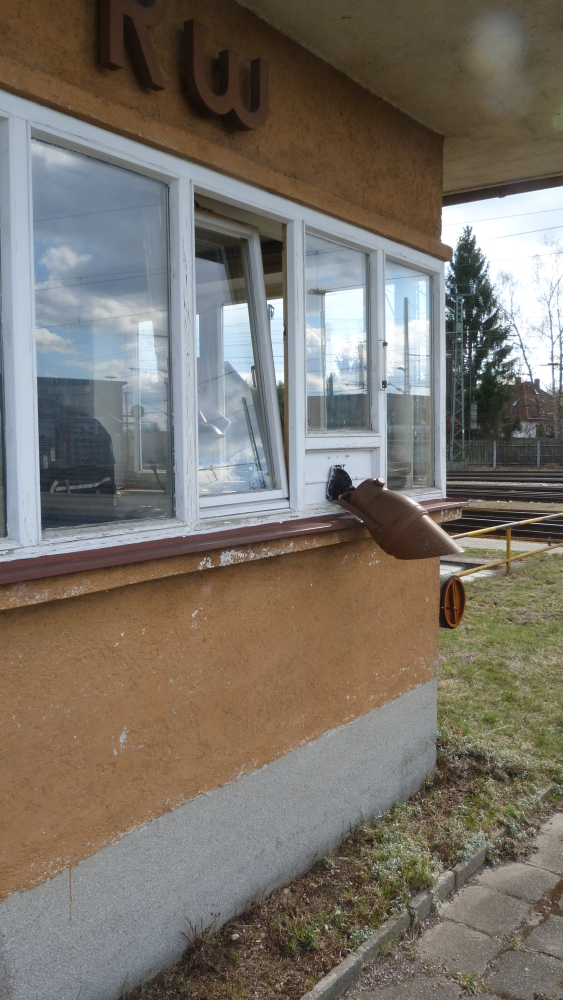

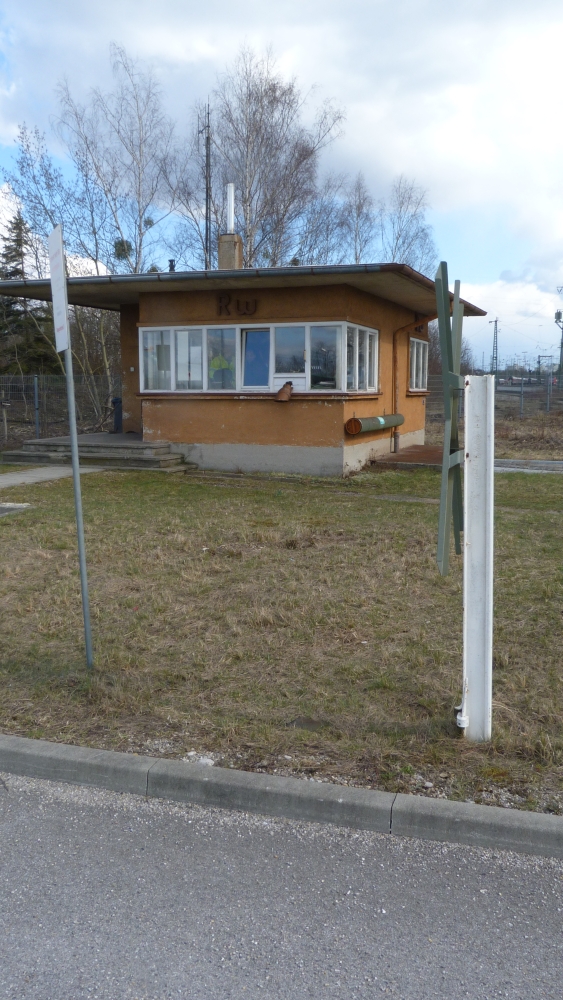

Und zuletzt eine Aufnahme des kleinen Stellwerksgebäudes:

Stellwerk Rw, Pasing Betriebsbahnhof, Frühjahr 2015
