Dieses Posting ist ebenfalls, wie das von Mauerkirchen, eine großteils unkommentierte Bestandsaufnahme kurz vor dem Beginn des Streckenumbaus im Juli 2022.

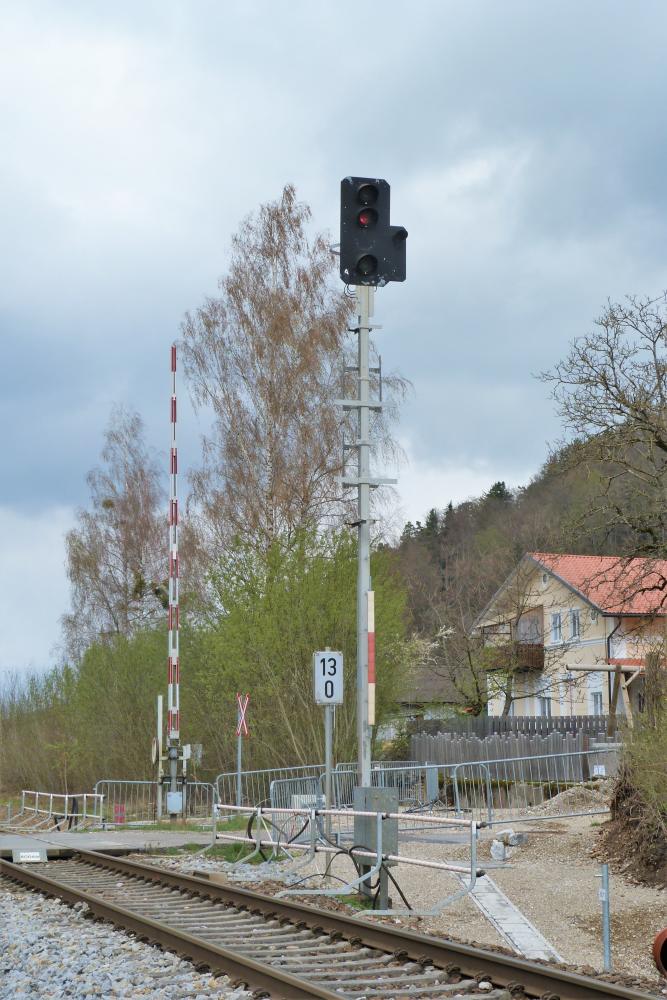

Munderfing hat seit ca. 2000 einen Streckenblock Richtung Steindorf, und damals wurden auf der Steidorfer Seite auch Lichtsignale aufgestellt – alte Lichtsignale, die irgendwo übrig waren. Auf der Braunauer Seite stehen Formsignale, wobei das einflügelige R1, das ursprünglich von der Reichsbahn als Einheitssignal errichtet worden war, durch ein österreichisches Formsignal ersetzt worden ist – wir haben daher, ähnlich wie in Mauerkirchen, auch hier je ein Spannwerk und einen Drahtnachziehhebel in den Drahtzügen zu den Ausfahrsignalen. Im Gegensatz zu Mauerkirchen ist auf der "Formsignalseite" außerdem auch noch ein Einfahrvorsignal mit einem eigenen Hebel vorhanden.

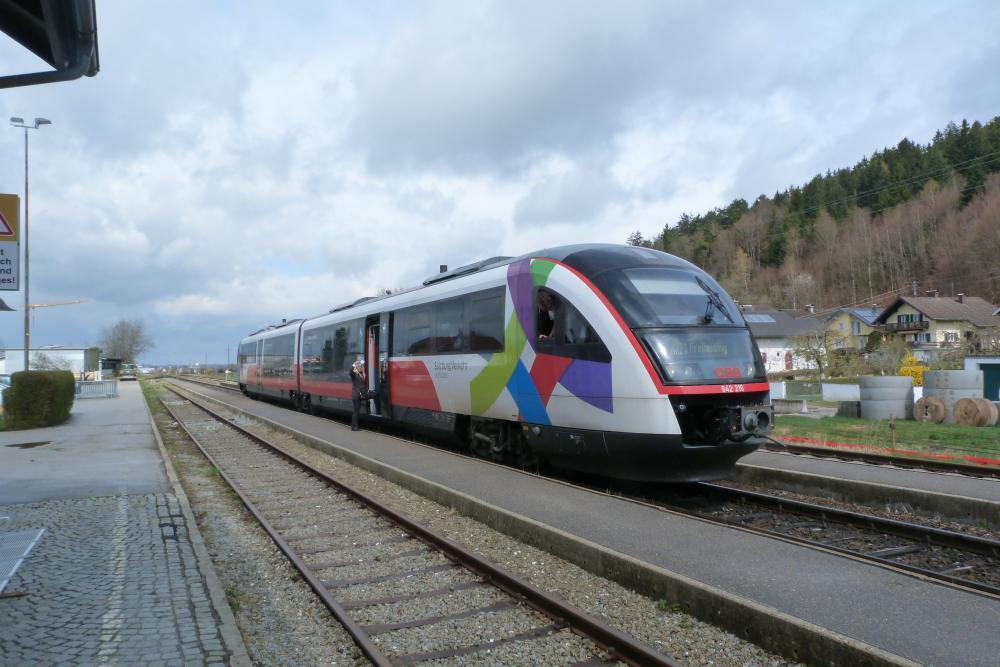

DB 642 216, Munderfing, April 2022

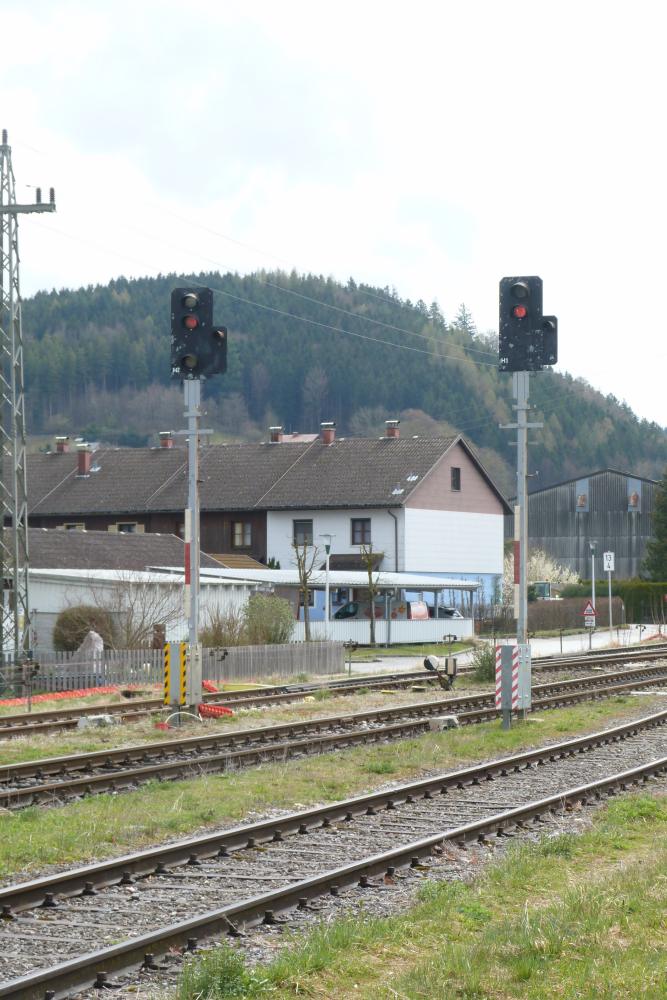

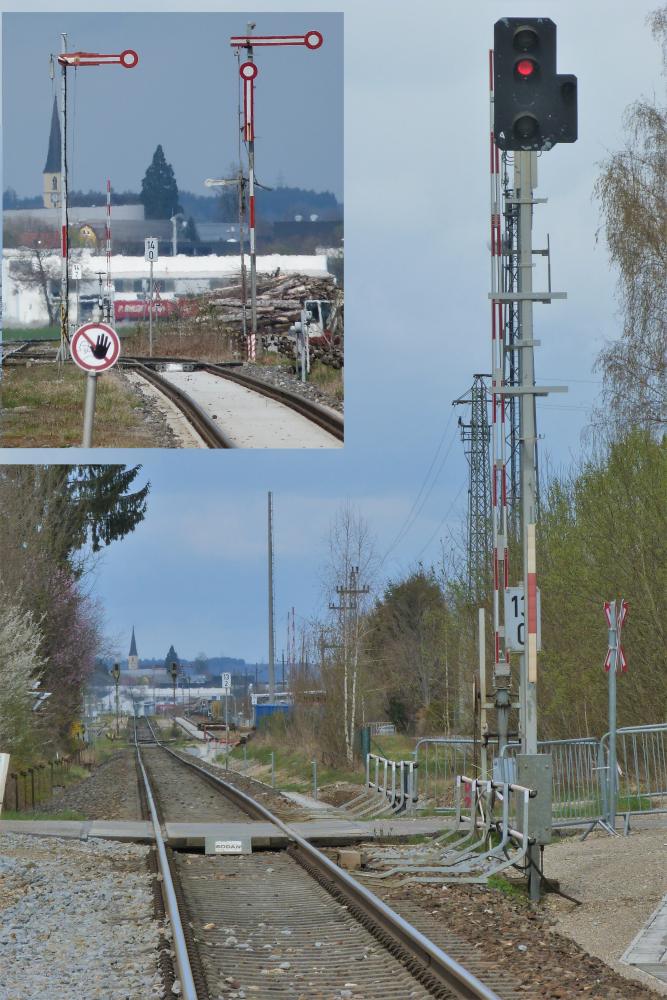

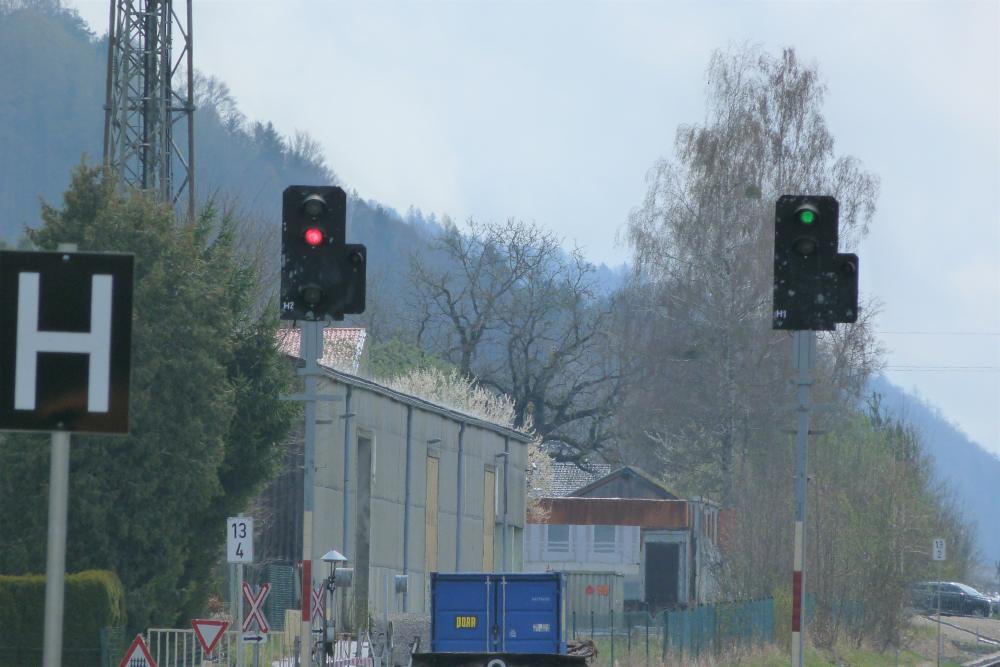

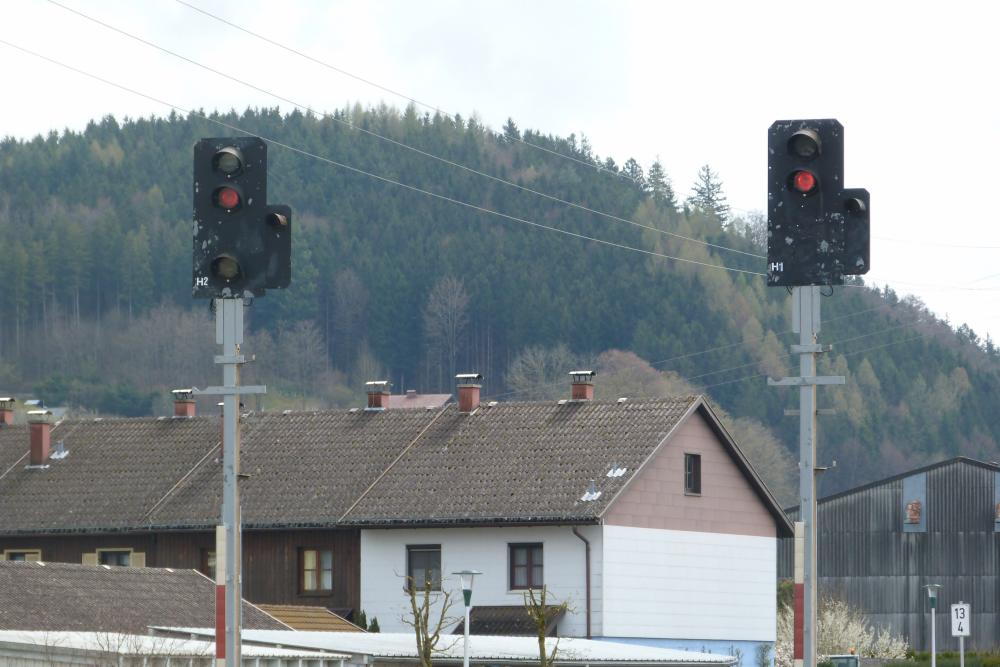

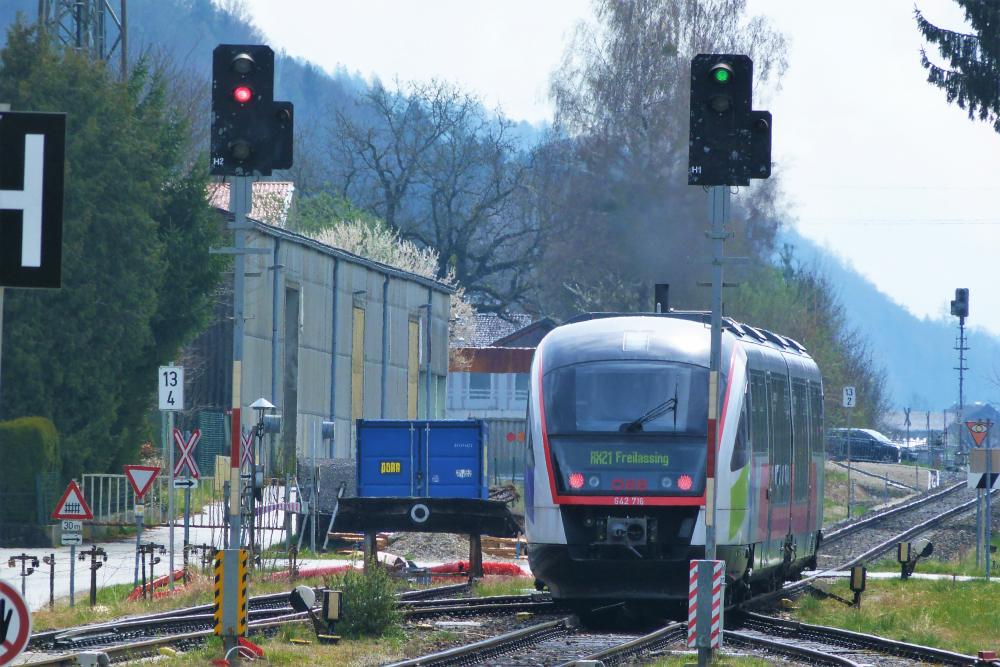

Ausfahrsignale H2 und H1, Munderfing, April 2022

DB 642 216 bei der Ausfahrt, Munderfing, April 2022

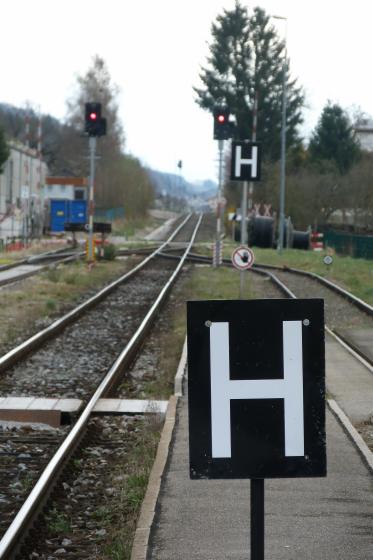

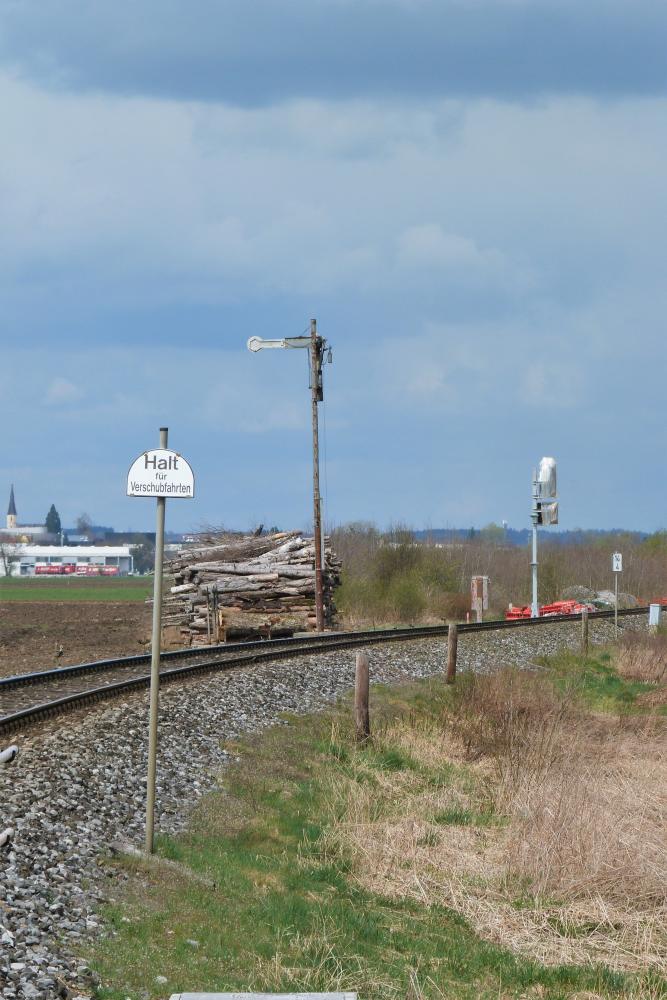

Haltetafeln, Munderfing, April 2022

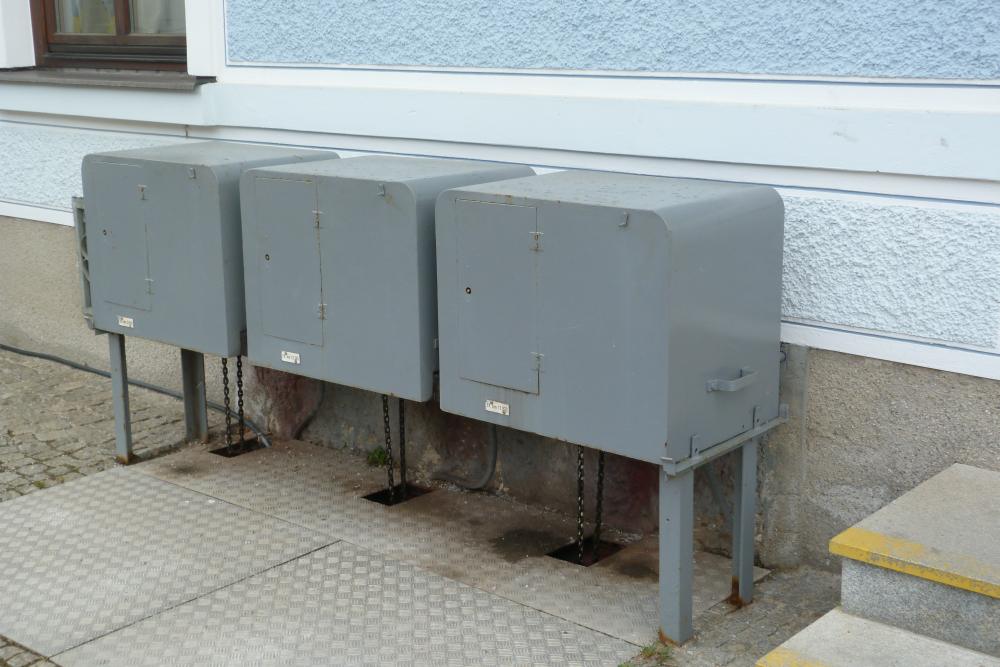

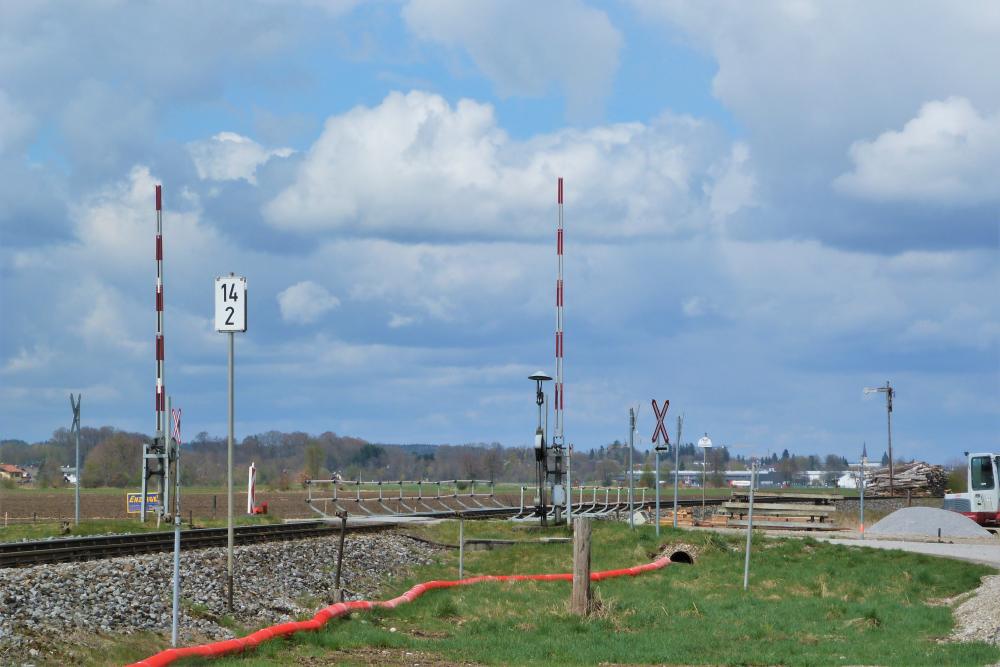

Schrankenantriebe, Munderfing, April 2022

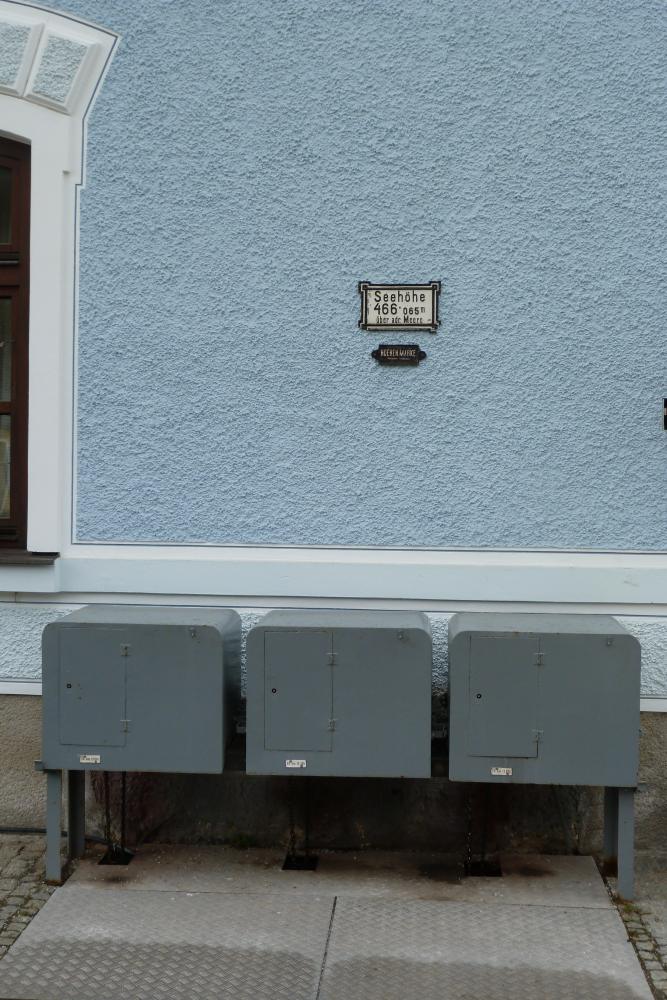

Schrankenantriebe und Höhenmarke, Munderfing, April 2022

Schrankenantriebe, Munderfing, April 2022

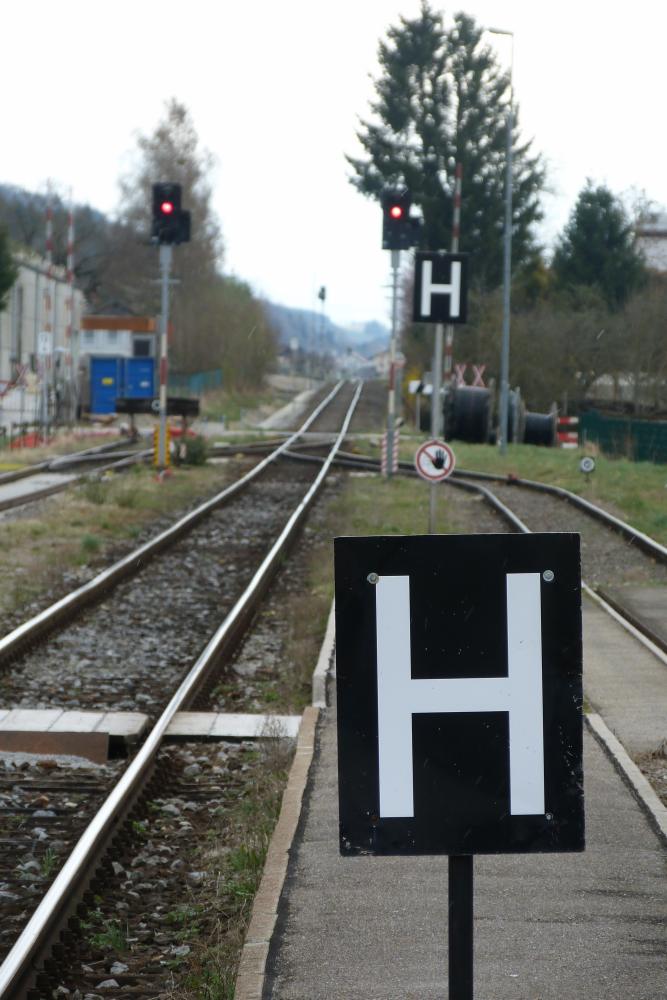

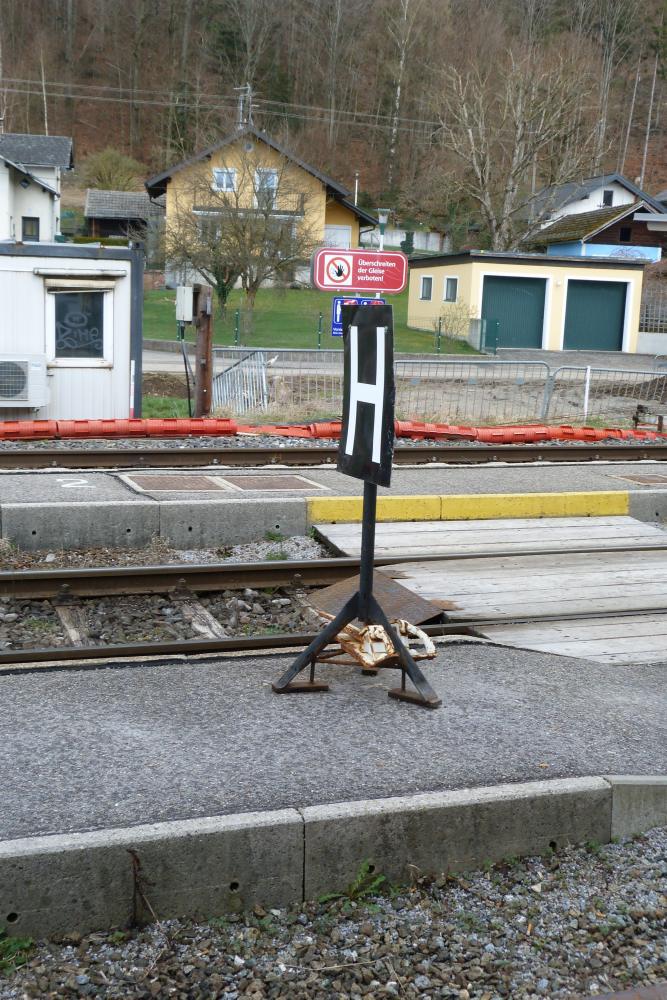

Haltetafel, Munderfing, April 2022

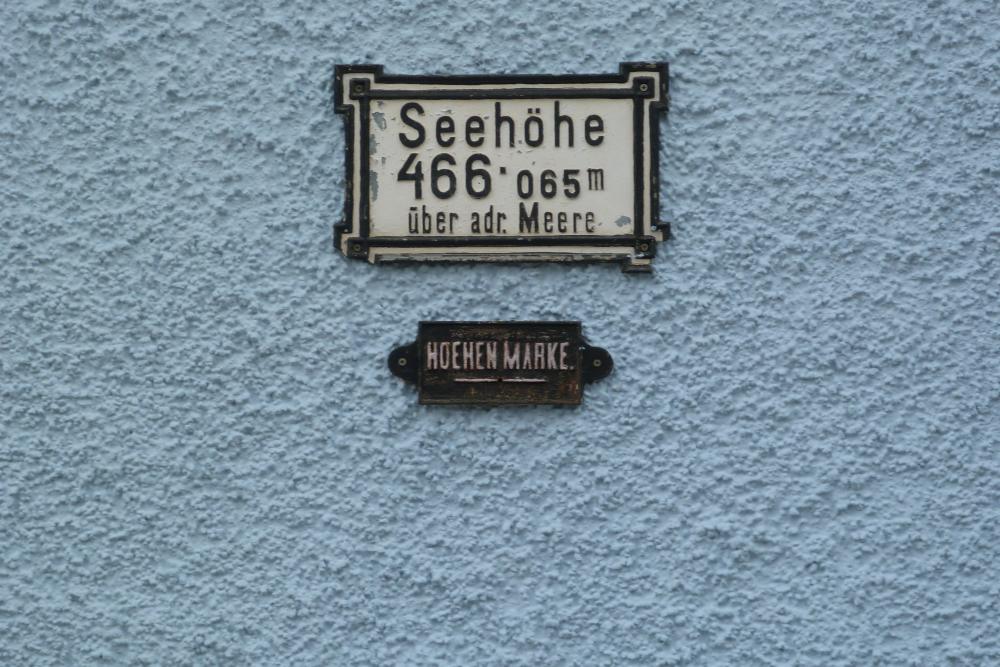

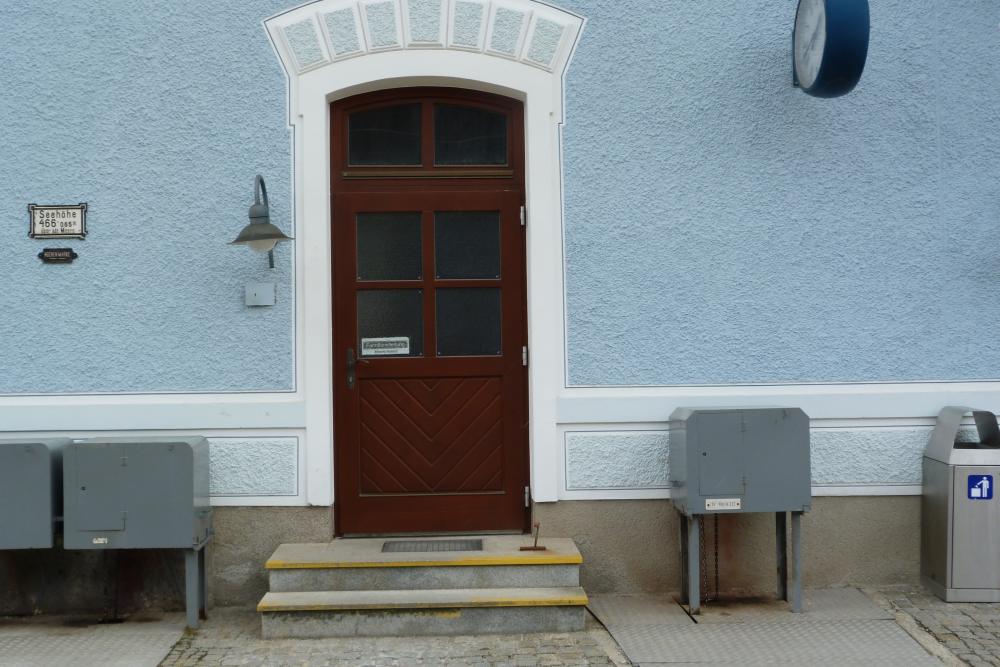

Höhenmarke, Munderfing, April 2022

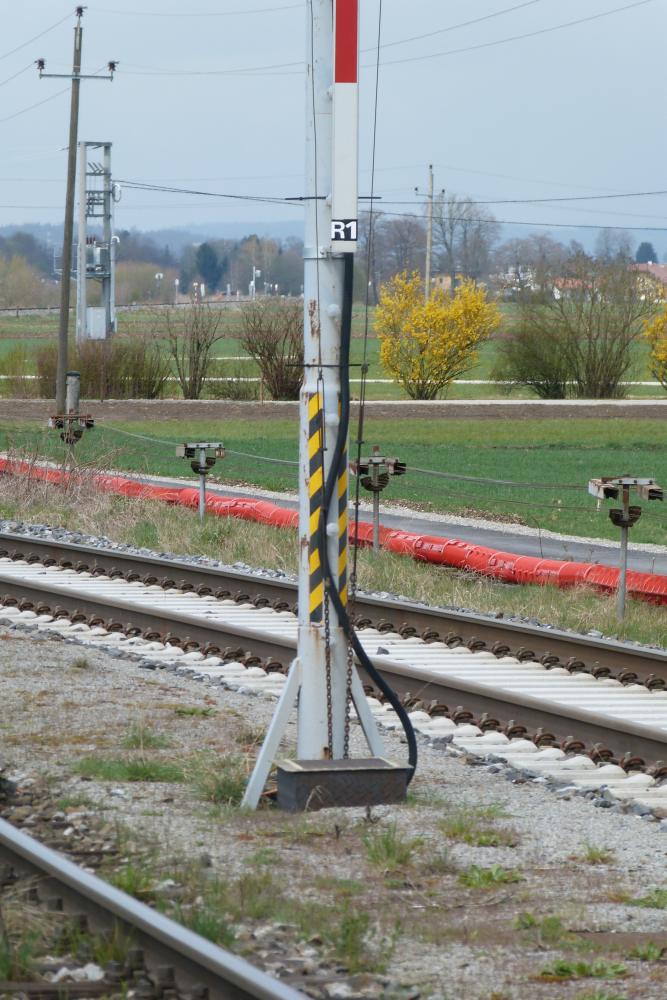

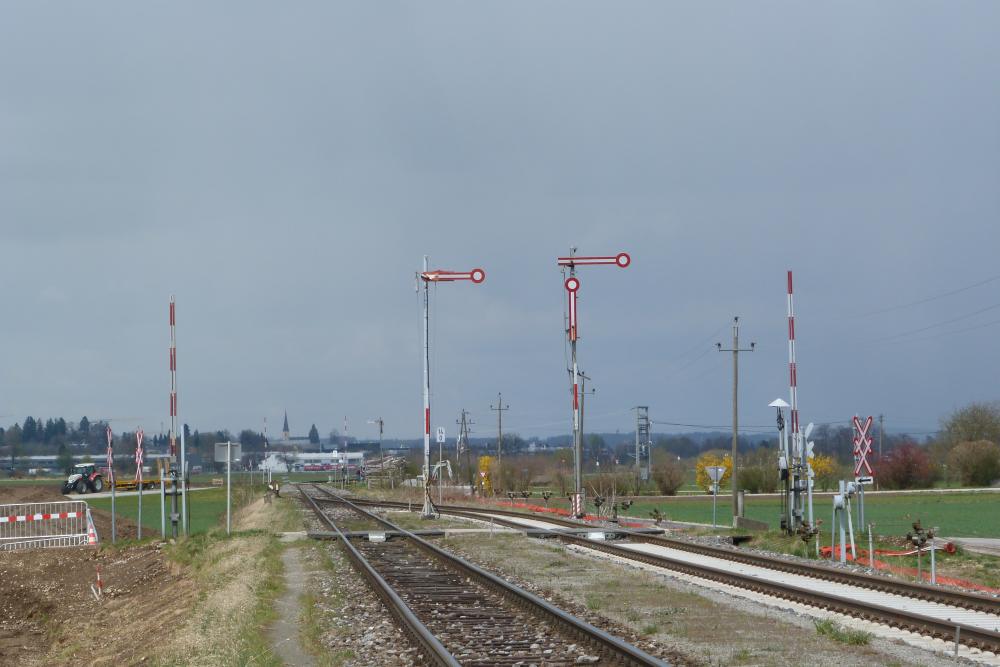

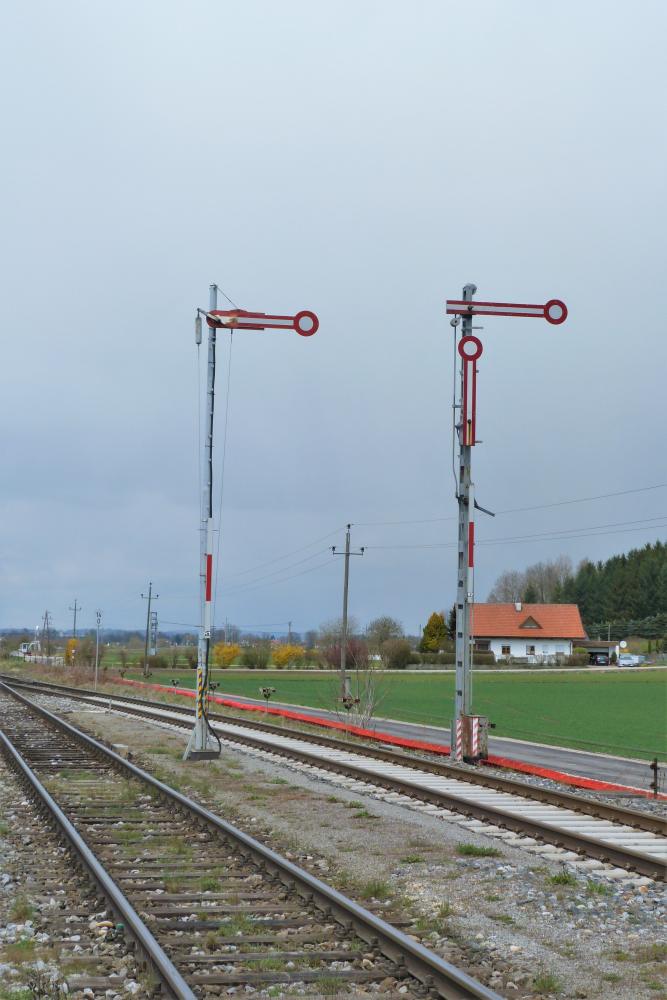

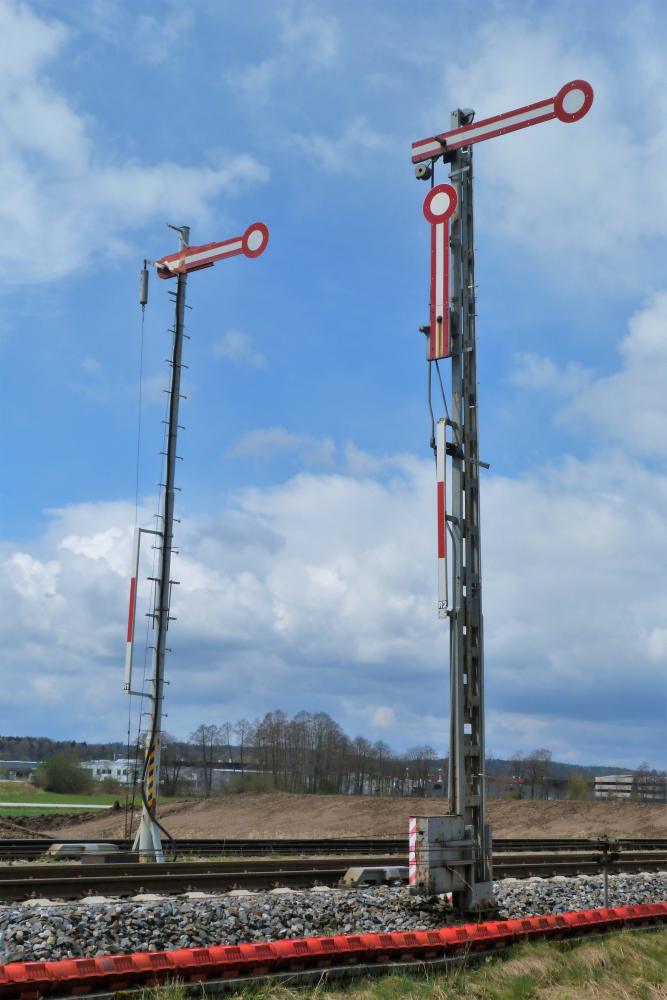

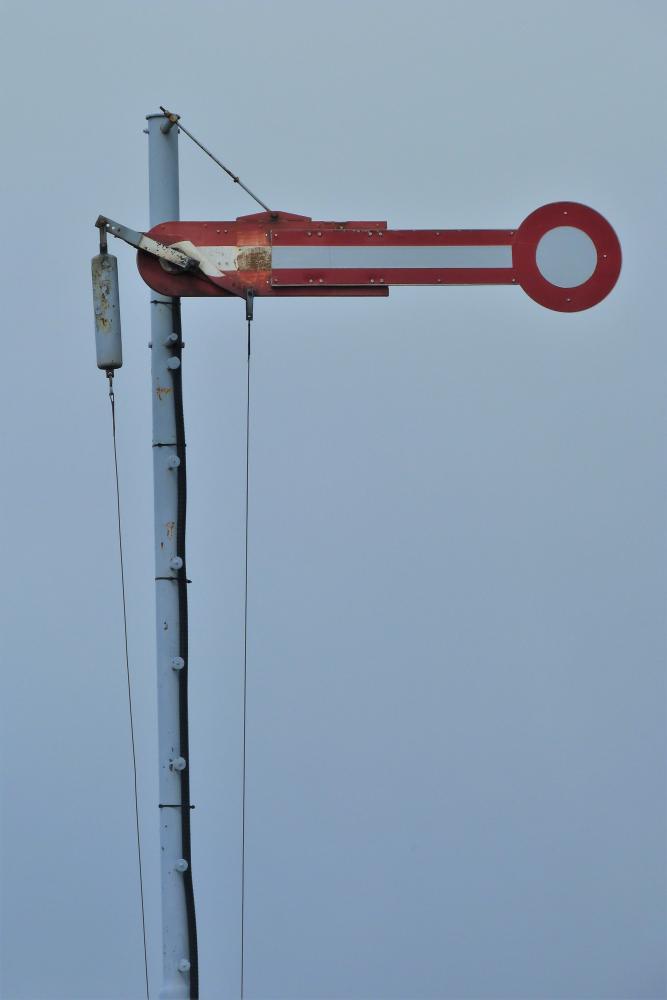

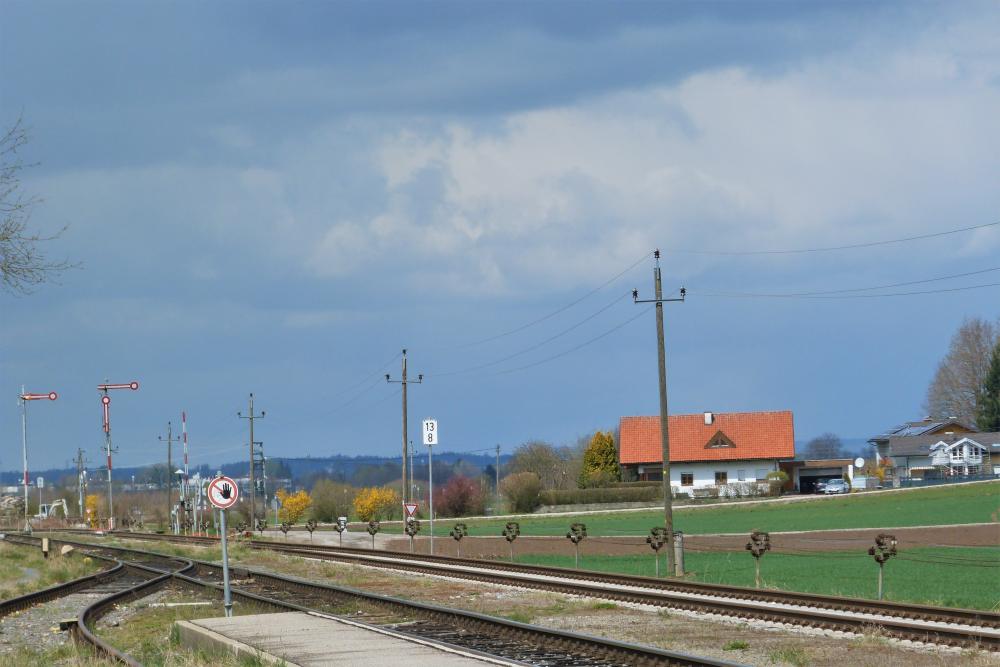

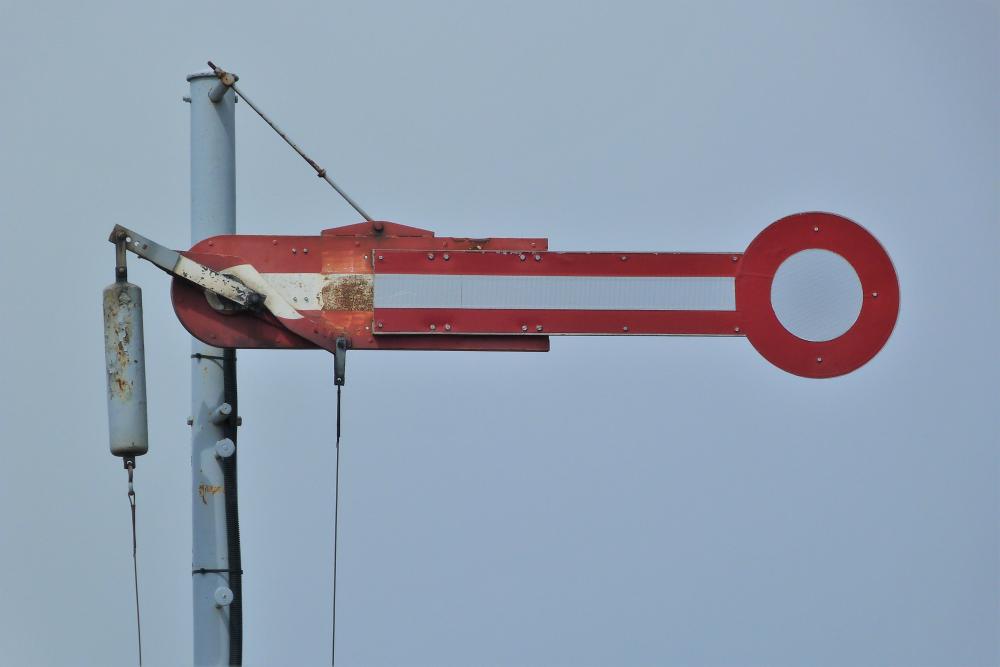

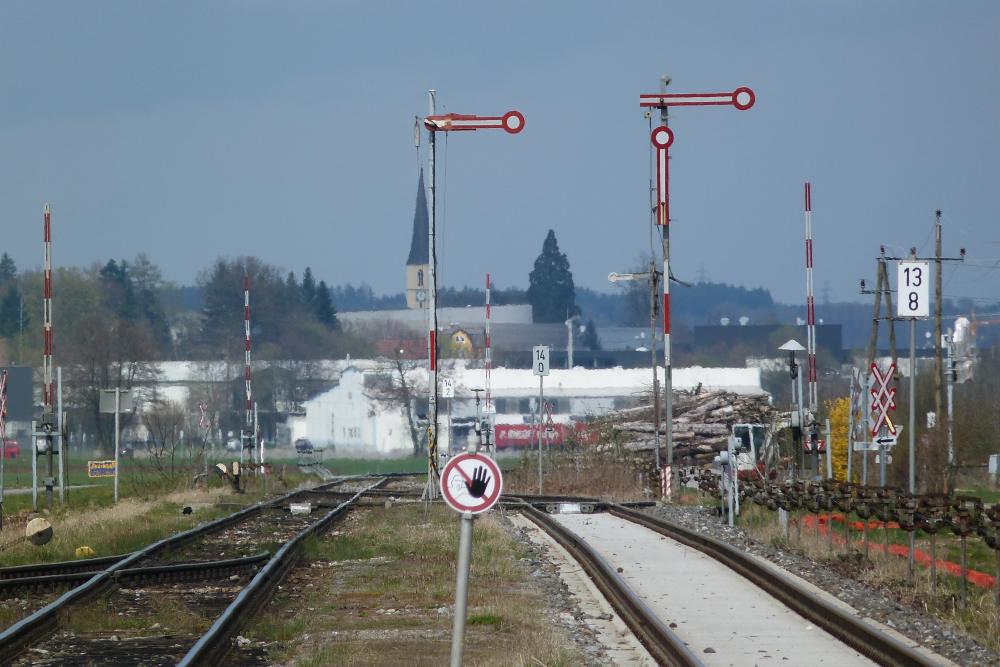

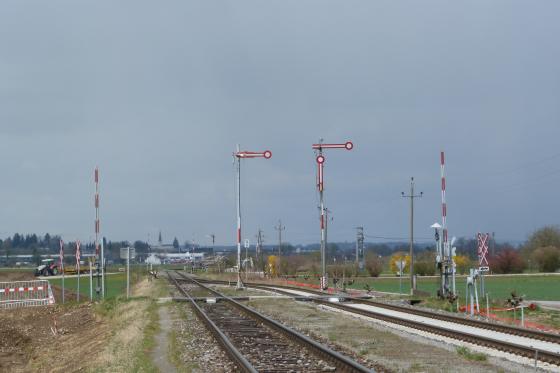

Ausfahrsignale R1 und R2, Munderfing, April 2022

Ausfahrsignale H2 und H1, Munderfing, April 2022

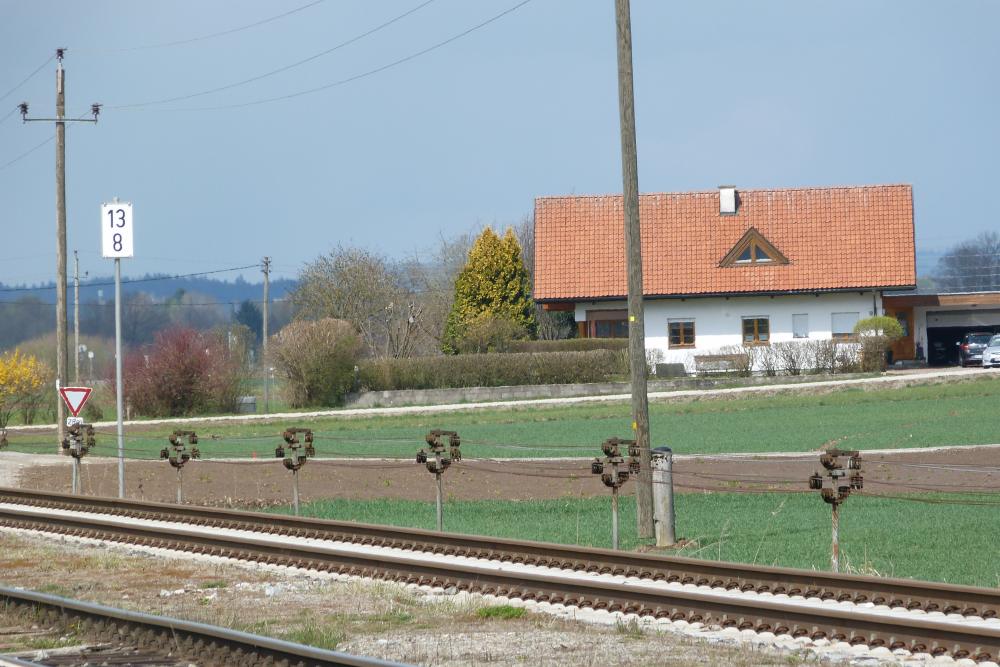

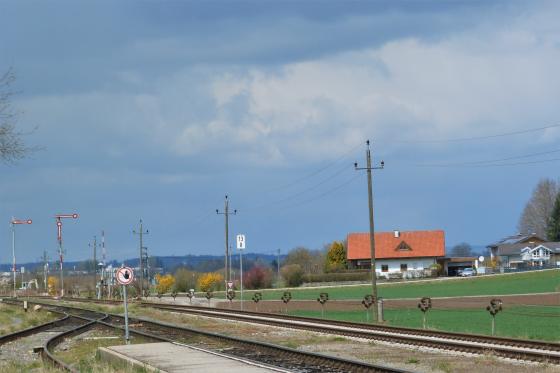

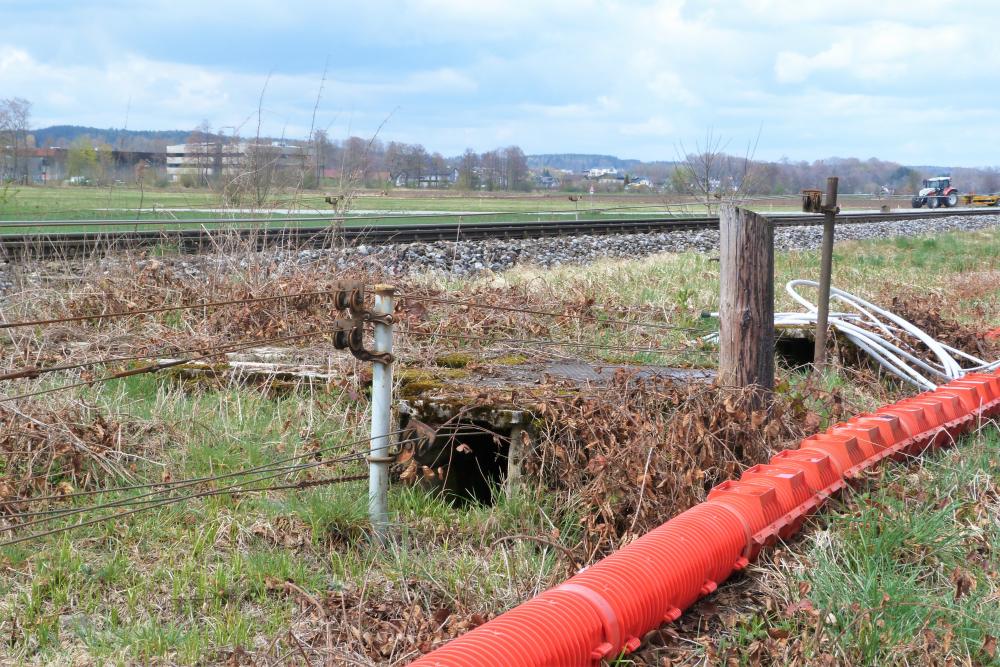

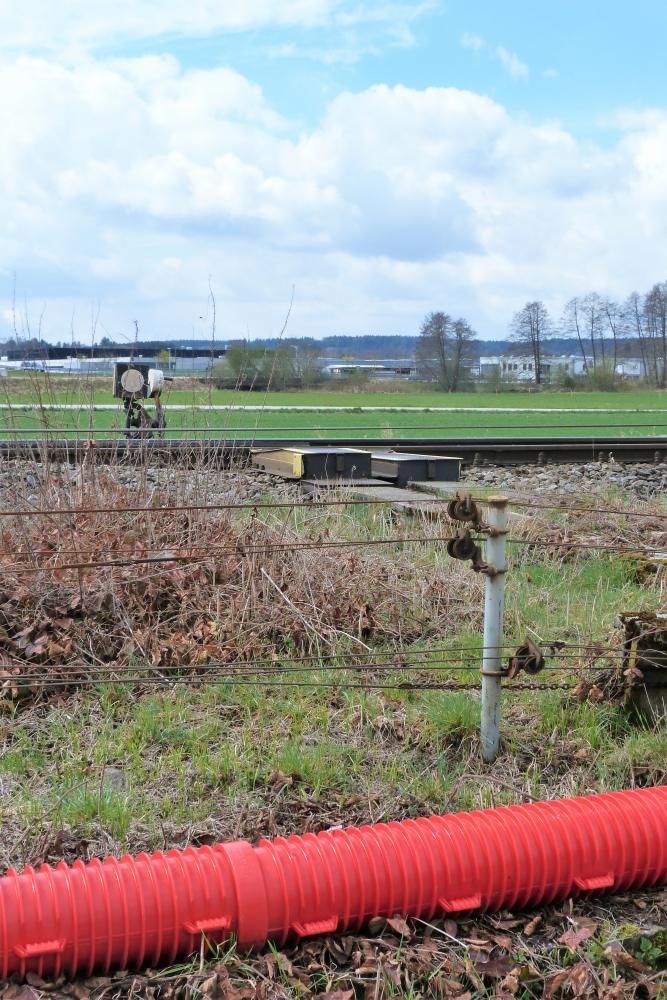

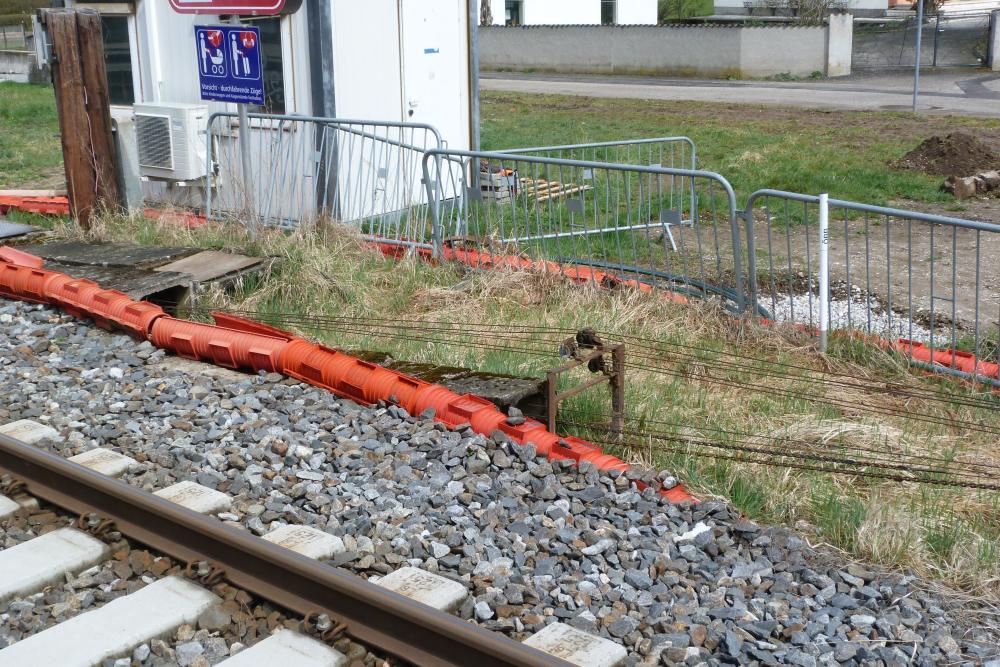

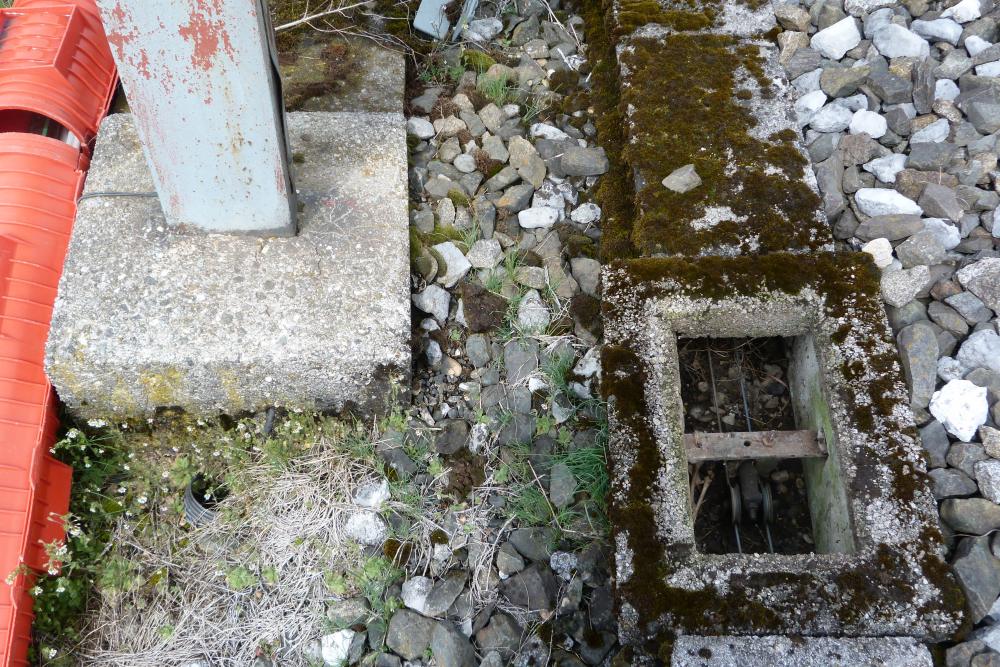

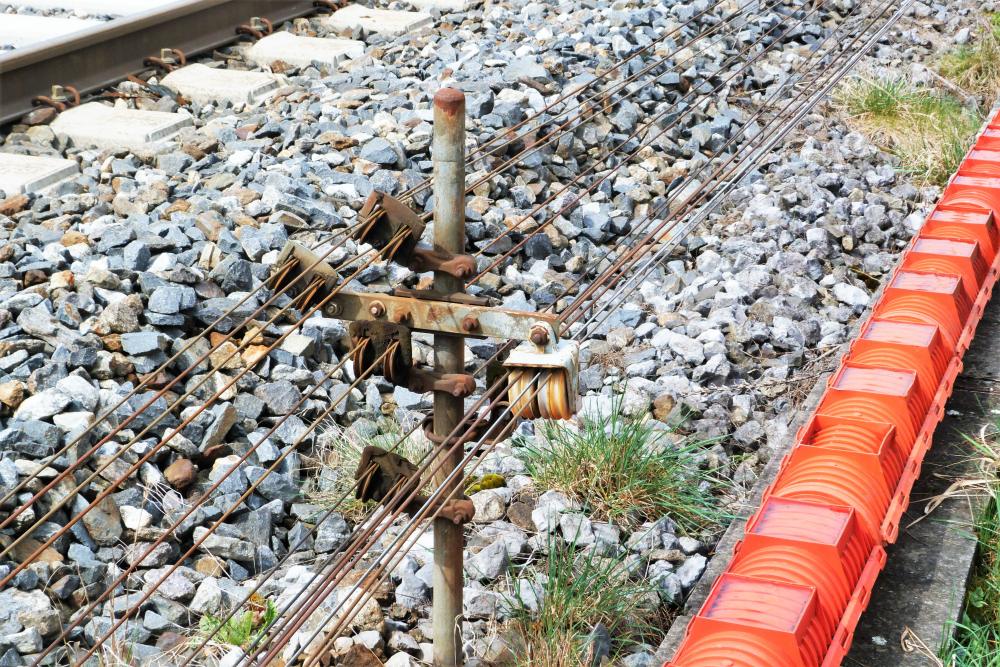

Drahtzüge, Munderfing, April 2022

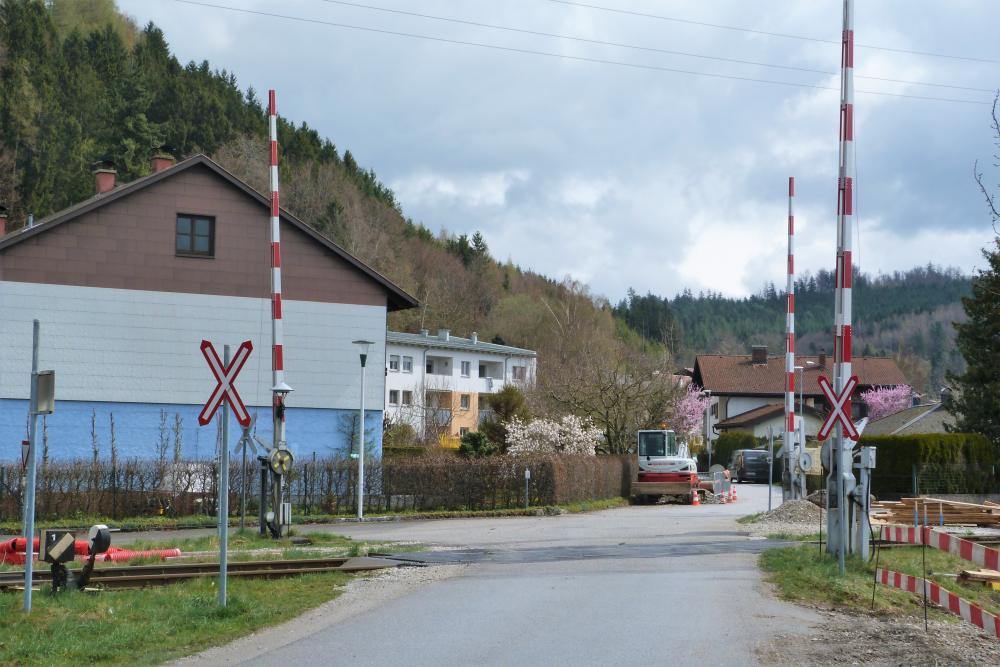

Dreischlägiger Schranken, Munderfing, April 2022

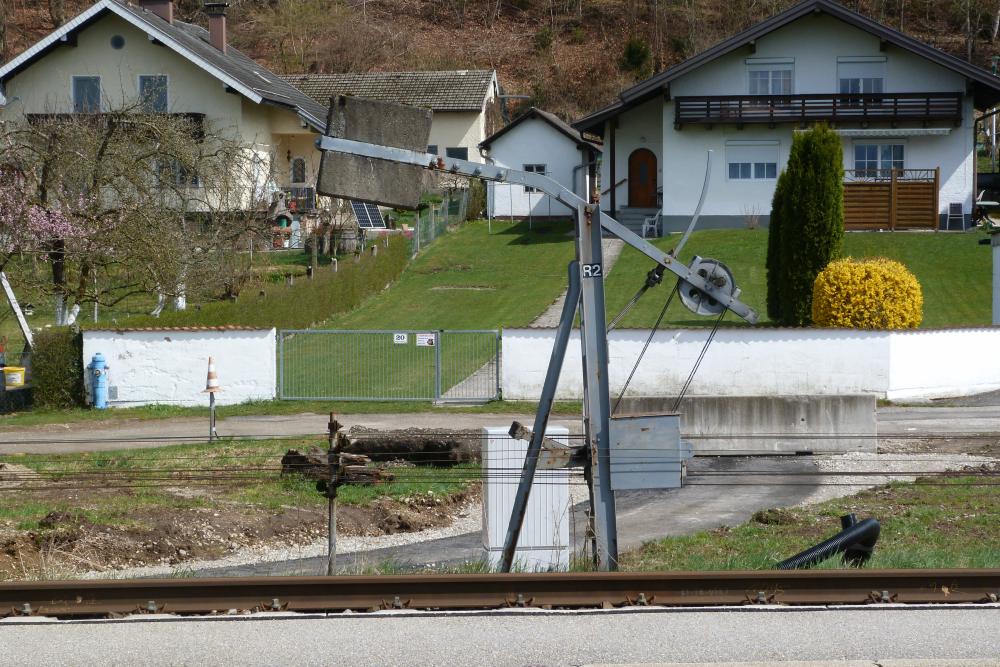

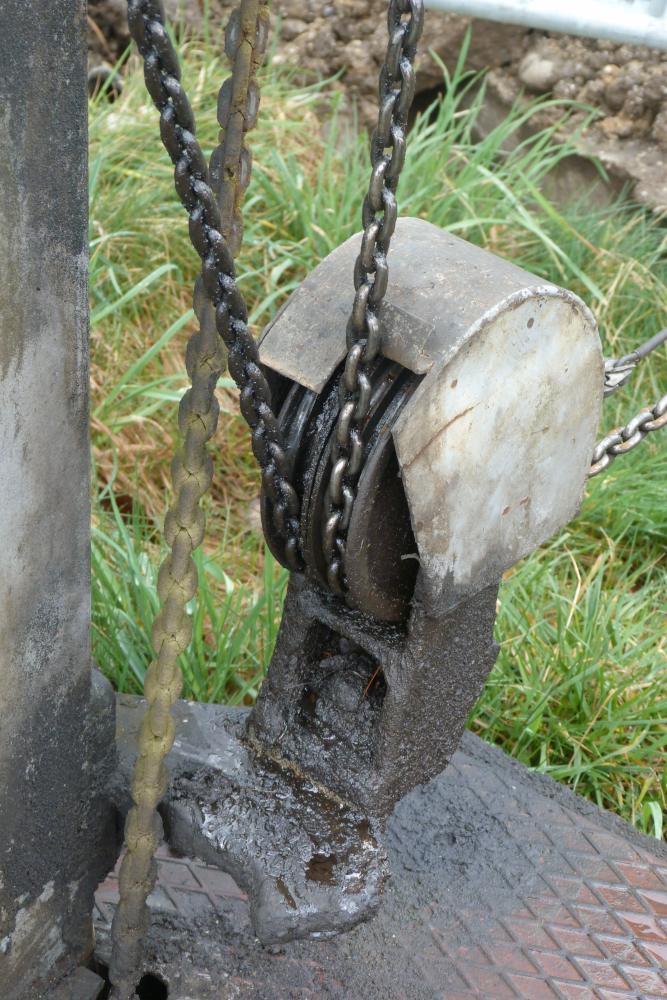

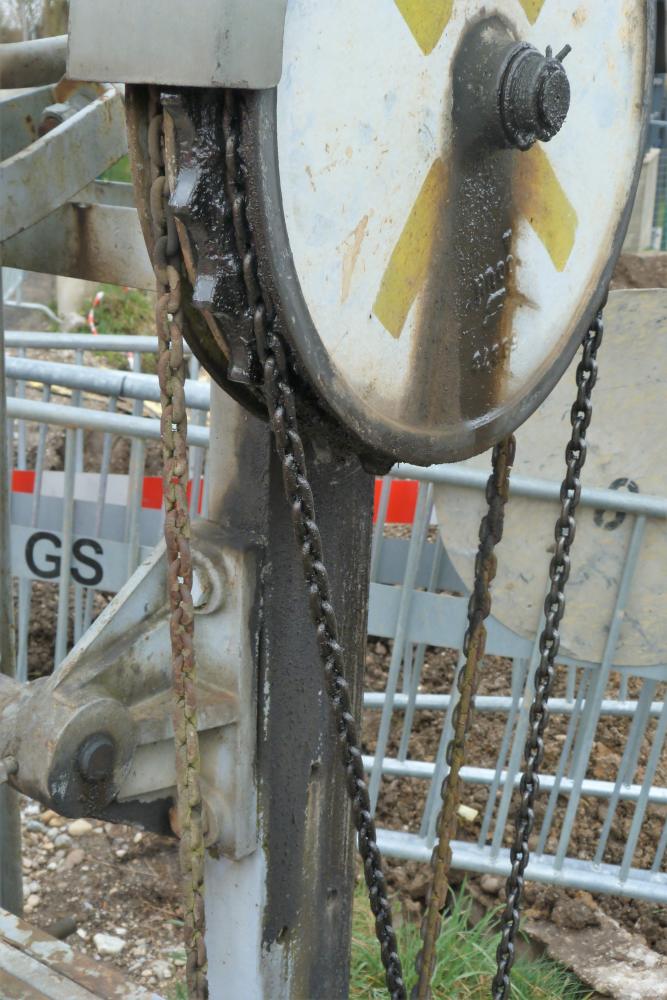

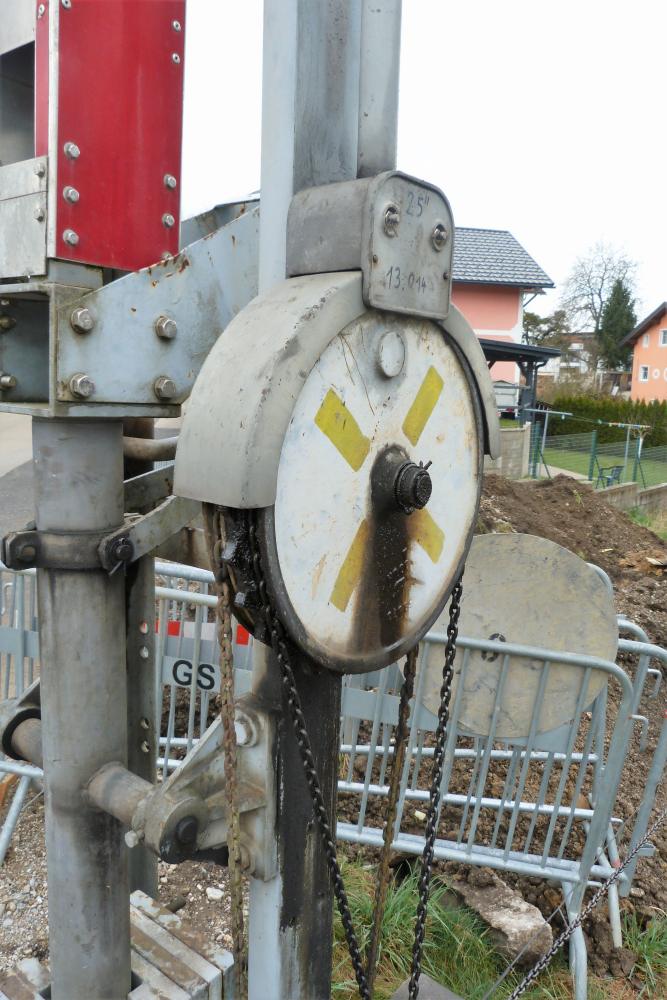

Umlenkrollen an Schrankenantrieb, Munderfing, April 2022

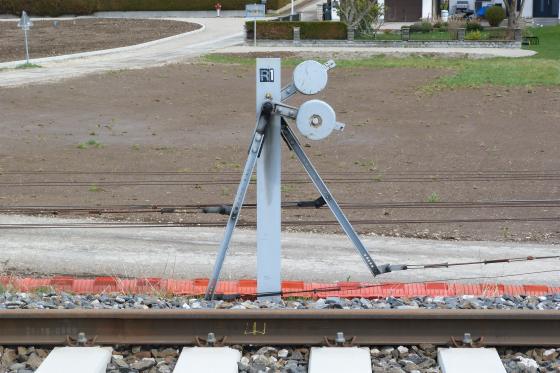

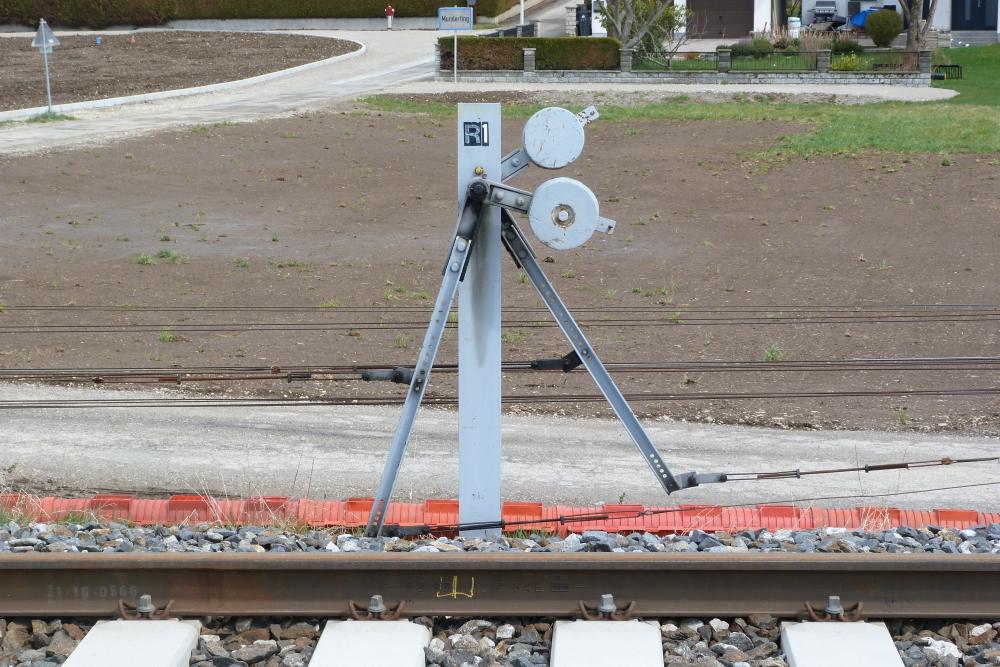

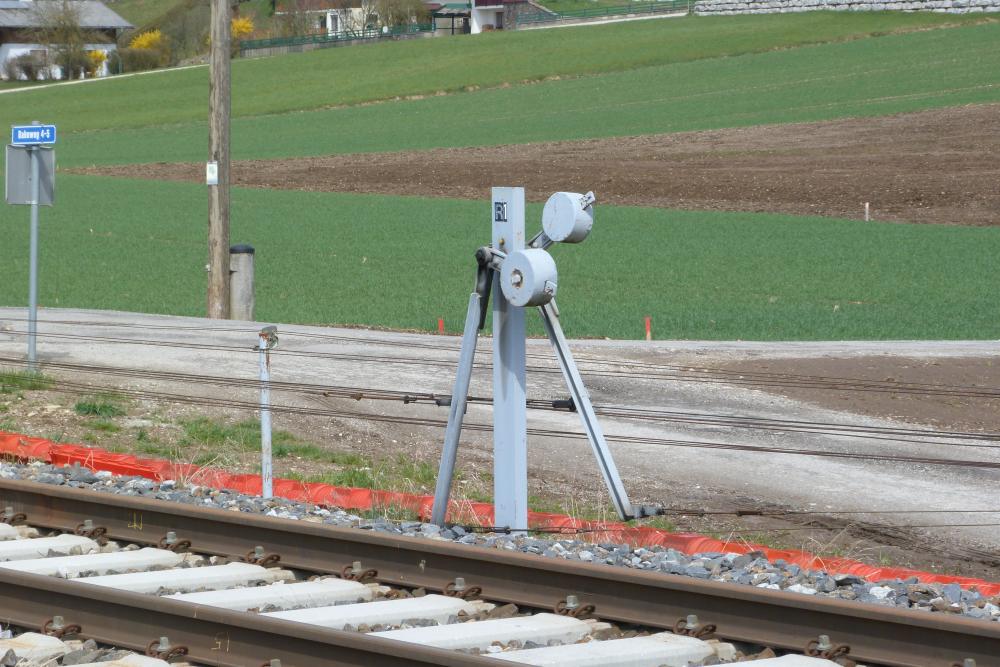

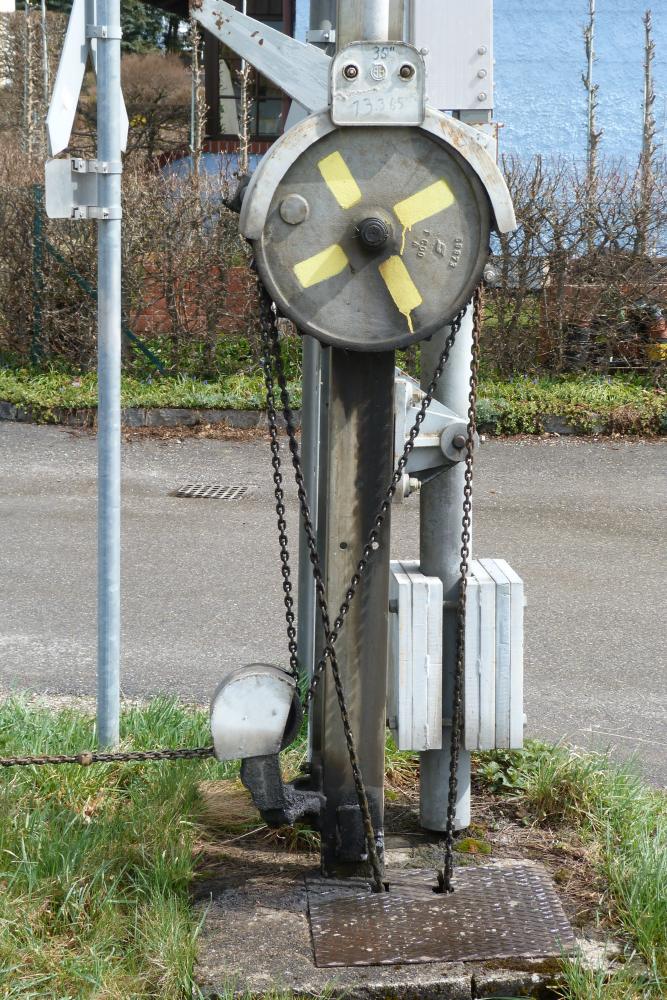

Schrankenantrieb, Munderfing, April 2022

Kleeblattschrankenantrieb, Munderfing, April 2022

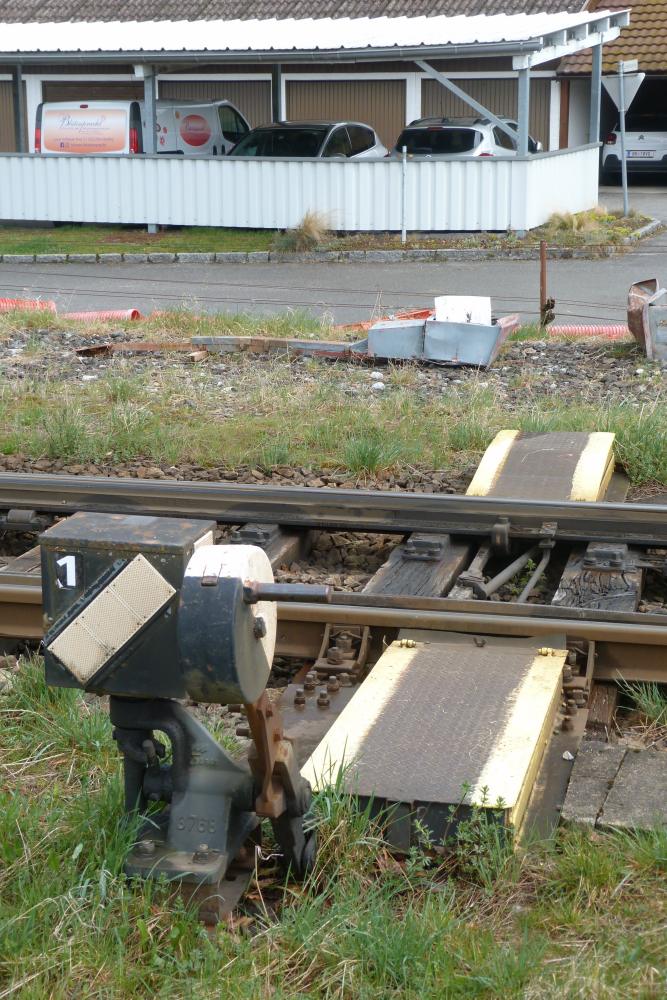

Weiche 1, Munderfing, April 2022

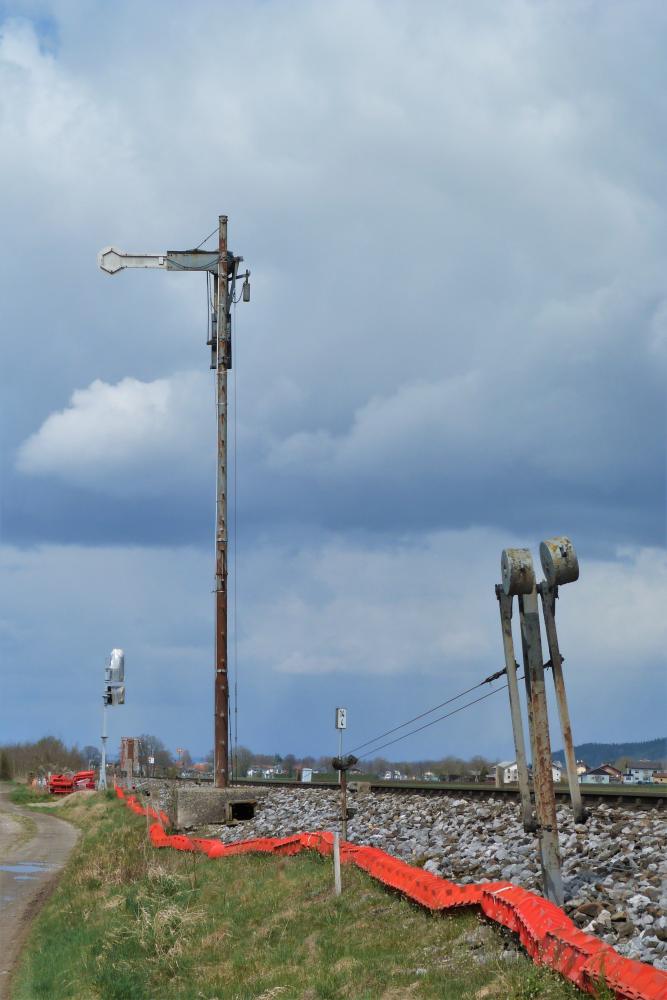

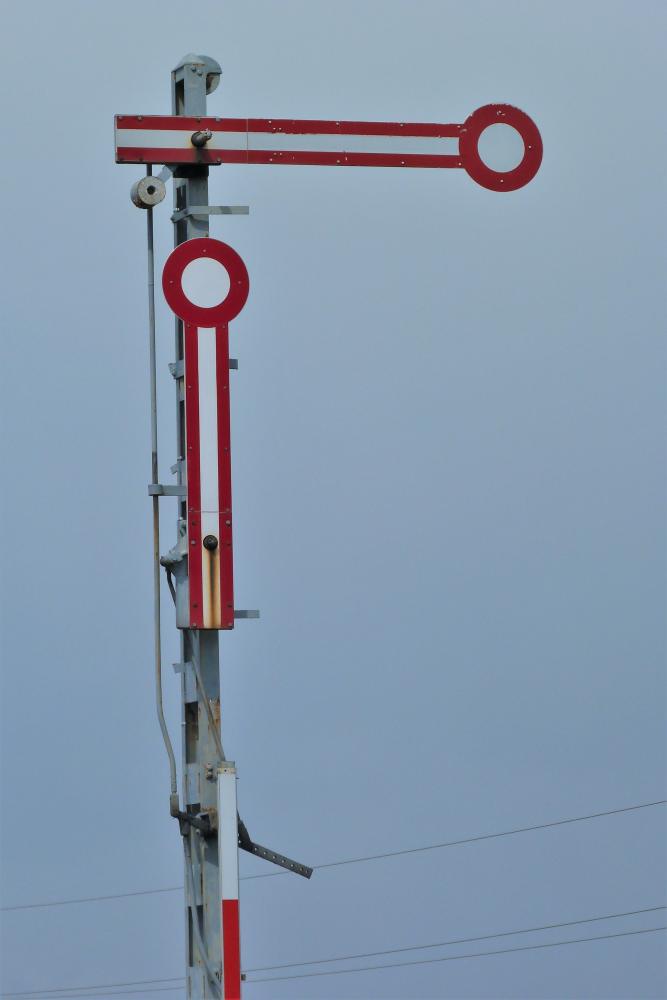

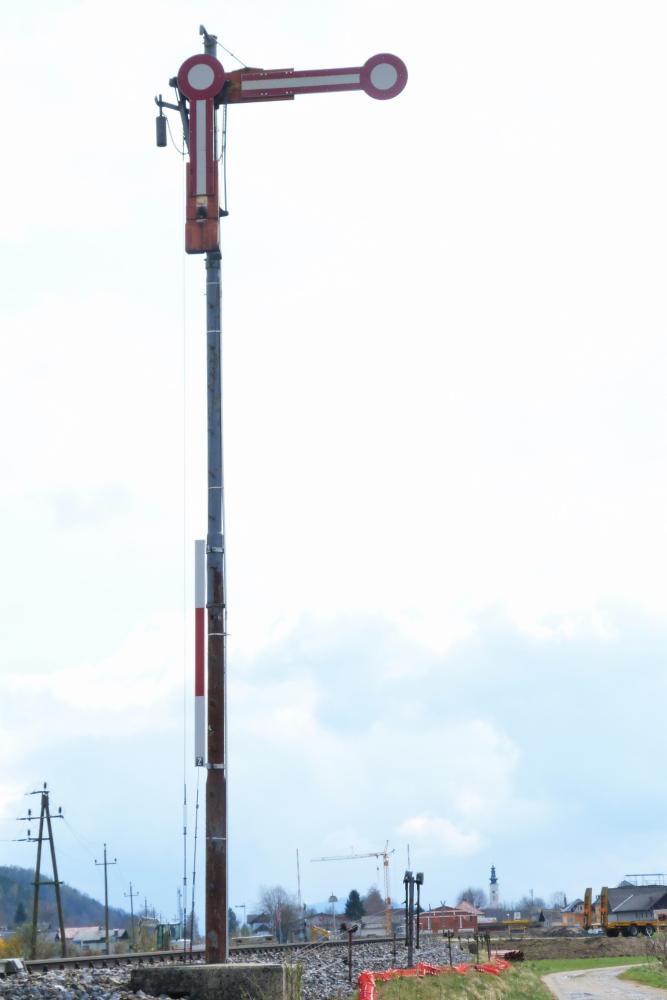

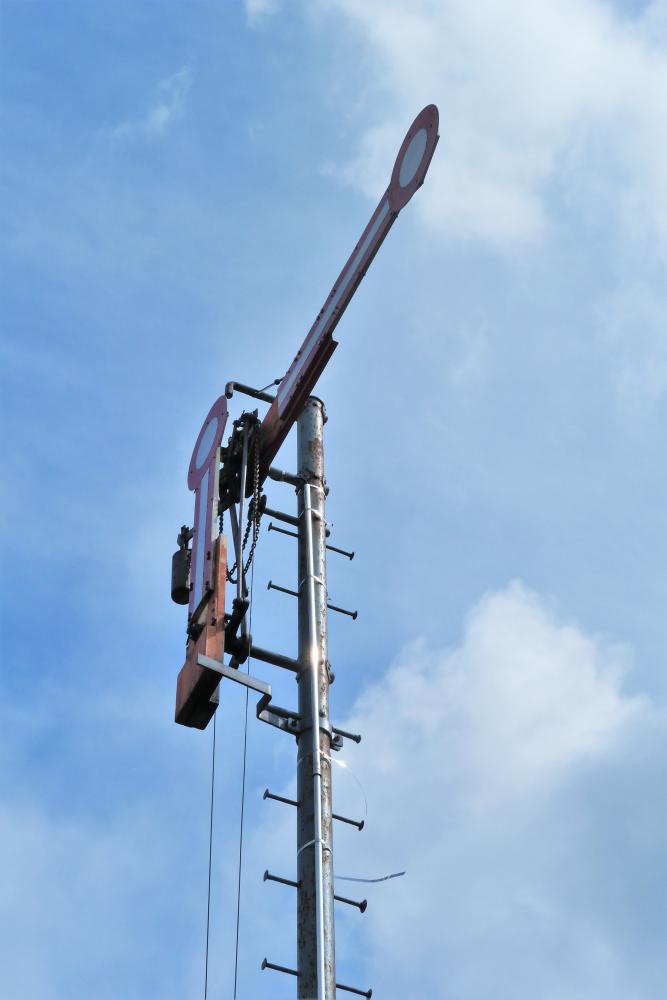

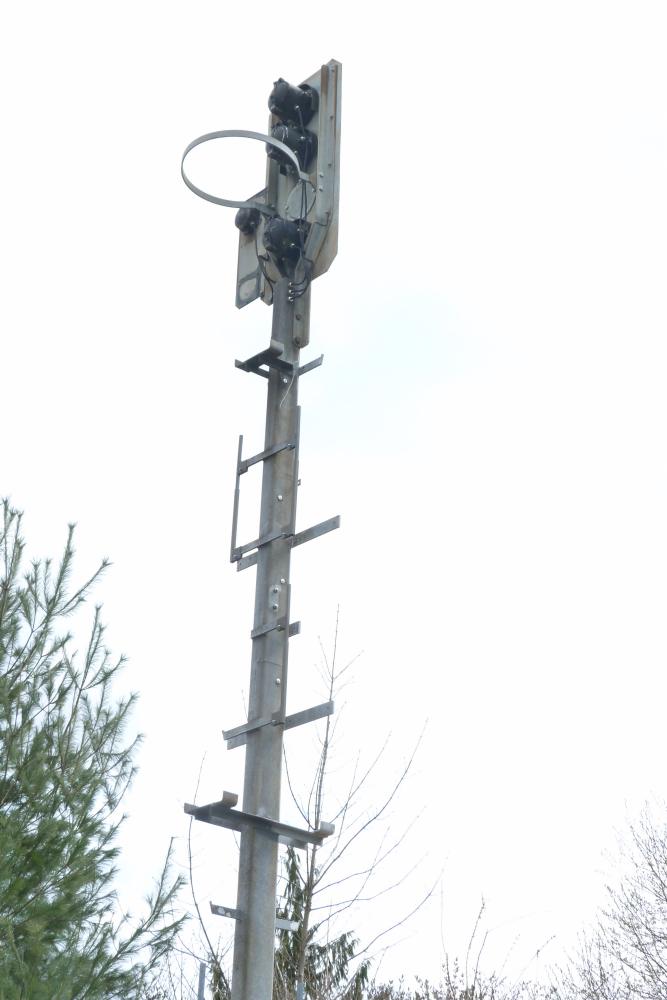

Die folgenden Bilder des Einfahrsignals A zeigen, dass es Träger für einen Vorsignalschirm hat. Ob der Grund dafür ist, dass man tatsächlich dran dachte, auch auf der anderen Seite Lichtsignale aufzustellen, oder ob es einfach nur "da" war, weiß ich nicht.
