Der Kleeblatt-Schrankenantrieb der Südbahnwerke

Dieses Posting erklärt mit einer Reihe von Animationen, wie der "Kleeblatt"-Schrankenantrieb der Südbahnwerke funktioniert. (Ergänzung: Hier habe ich nun einige Videos und Bilder eines solchen Antriebs hingestellt.)

Das Problem, das dieser Schrankenantrieb löst, ist das folgende:
Bevor sich die Schrankenbäume senken, muss für eine gewisse Zeit (die "Vorläutedauer") die Schlagglocke des Schrankens läuten. Erst dann dürfen sich die Schrankenbäume senken.
Nun könnte man dieses Problem dadurch lösen, dass man zwei Antriebe, mit zwei Schrankenkurbeln vorsieht: Zuerst bedient der Schrankenwärter eine Zeitlang den "Läuteantrieb", dann erst den "Baumantrieb". Das hat aber viele Nachteile, darunter:
  • Es gibt keine erzwungene Vorläutezeit.
  • Der Aufwand für die Drahtzugleitungen verdoppelt sich.
Der Kleeblattantrieb der Südbahnwerke löst das Problem stattdessen so:
  • Die Schrankenkurbel bewegt über die Drahtzugleitung das Vorläuterad, das zuerst nur die Glocke betätigt.
  • Nach etwa einer halben bis eineinhalb Umdrehungen dieses Vorläuterads wird über das "Kleeblatt" das Schrankenrad dazugekuppelt und senkt nun die Schrankenbäume.
Ein Beispiel für diesen Ablauf sieht man im folgenden Video aus diesem Posting von Fels am Wagram:

Kleeblattantrieb, Fels, Juni 2012

Man sieht ganz offensichtlich, dass am Ende der Vorläutedauer sich "irgendwas dreht", und dann gehen die Schrankenbäume herunter. Aber wieso dreht sich dieses Ding gerade dann, und was tut es?

Der Aufbau des Antriebs


Hier ist zuerst einmal ein altes Bild aus der Röll'schen Enzyklopädie, das den Antrieb zeigt (Quelle: http://www.zeno.org – Zenodot Verlagsgesellschaft mbH):

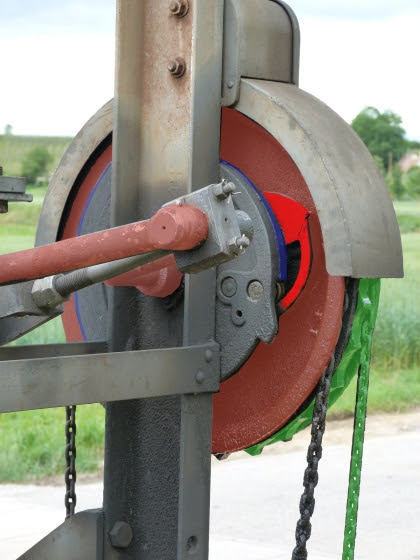

Wirklich schlau wird man daraus nicht, wenn man nicht schon weiß, wie das alles funktioniert. Also schauen wir uns den Antrieb genauer an. Dazu markieren wir zuerst am folgenden Bild seine wichtigen Teile:
  • Das Vorläuterad, das direkt von der Schrankenkurbel (oder einem Elektroantrieb) her bewegt wird, ist grün markiert.
  • Das Schrankenrad ist rötlich markiert; es ist fest mit der Kurbelwelle im Vordergrund verbunden, die den Schrankenbaum bewegt. Zusätzlich wird es noch von einer Kette umschlungen, die unter dem Gleis hindurchgeht und den gegenüberliegenden Schrankenbaum antreibt.
  • Auf dem Schrankenrad sitzt das rot markierte drehbare Sperrstück.
  • Der Verriegelungskranz (der Rand der Verriegelungsscheibe) ist blau markiert.

Kleeblattantrieb, Fels, Juni 2012

Hier ist dasselbe Bild noch einmal ohne Farbmarkierungen, damit man sieht, wie diese Teile in der Realität aussehen:

Kleeblattantrieb, Fels, Juni 2012

Allerdings sieht man auf diesen Bildern das zentrale Teil des Antriebs nicht, nämlich das namensgebende "Kleeblatt". Dazu habe ich eine Animation gebaut, die den Zusammenbau der wichtigen Antriebsteile zeigt. In dieser Animation (und auch den folgenden) habe ich viele Teile weggelassen:
  • Oberhalb des (grünen) Vorläuterads fehlt die Mechanik zum Läuten.
  • Am (orangen) Schrankenrad ist nur ein kurzes Stück der Kurbel angedeutet, die den Schrankenbaum bewegt; der Schrankenbaum ist gar nicht gezeigt (er stört nur :-)).
  • Alle festen Teile des Antriebs mit Ausnahme des Verriegelungskranzes und zweier Anschläge sind weggelassen. Den oberen Anschlag gibt es in Wirklichkeit so nicht – stattdessen wirkt hier auch der untere Anschlag über die Stange, die den Schrankenbaum hebt (siehe die Bilder oben); zum Erklären geht es so aber leichter.
  • Außerdem habe ich das Schrankenrad "halb durchsichtig" gezeichnet – man sieht daher dahinter auch die Bewegungen des Mitnehmerzapfens und des Kleeblatts.

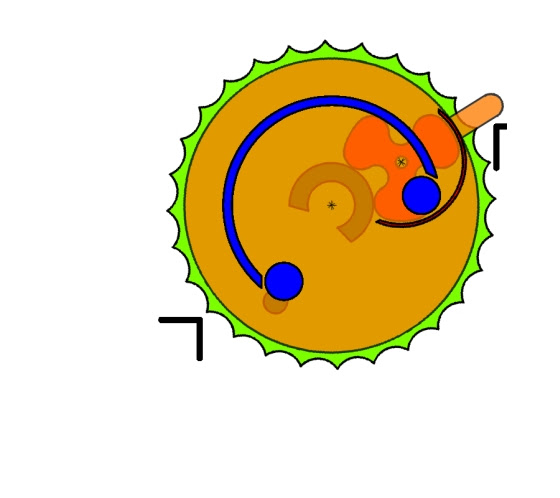

Hier ist ein schematisches Bild des Antriebs im zusammengebauten Zustand:

    Die blauen runden Teile am Ende des Verriegelungskranzes sind zwei kleine Räder, die einerseits die Bewegung des Sperrstückes erleichtern, andererseits aber auch das Sperrstück bei langen Vorläutedauern festhalten – dazu später mehr.

    Damit dieses Bild klarer wird, bauen wir den Antrieb nun der Reihe nach zusammen ⇒ bitte die Animation abspielen.


    Das folgende Bild zeigt den Antrieb nocheinmal von der Seite gesehen. Man sieht, wie die einzelnen Teile im Antrieb angeordnet sind:

    Der Schranken geht zu


    Nun wird es spannend: Wir kurbeln den Schranken zu. Über die Drahtzugleitung wird das Vorläuterad gleichmäßig bewegt ... ⇒ Bitte die Animation starten.


    Ist das nicht elegant? Hier noch einmal das ganze zum Mitlesen (wenn man mit der Pause-Taste die Animation immer wieder anhält und weiterlaufen lässt, kann man sich die Vorgänge im Detail ansehen):
    • Während des Vorläutens dreht sich nur das Vorläuterad. Das Sperrstück greift unter das rechte Rad am Verriegelungskranz, sodass sich das Schrankenrad nicht drehen kann.
    • Wenn der Mitnehmerzapfen ins Kleeblatt eingreift, wird dieses samt dem Sperrstück verdreht.
    • Nach etwa einer Viertelumdrehung schlägt das Sperrstück oben auf den Verriegelungskranz auf, sodass sich das Kleeblatt nicht mehr weiterdrehen kann.
    • Der im Kleeblatt "gefangene" Mitnehmerzapfen nimmt nun über das Kleeblatt das Schrankenrad mit ⇒ der Schranken schließt sich.
    • Nach einer halben Umdrehung schlägt die Kurbel am linken Anschlag an. Zugleich behindert nun der Verriegelungskranz das Sperrstück nicht mehr, sodass sich dieses samt Kleeblatt – angeschoben vom Mitnehmerzapfen – hinter den Verriegelungskranz einzudrehen beginnt.
    • Der Mitnehmerzapfen wandert aus dem Kleeblatt heraus und bewegt sich noch ein kleines Stück, bevor er zum Stillstand kommt.
    Man erkennt an diesem Ablauf, dass der Antrieb vom "Malteserkreuzgetriebe" inspiriert ist.

    Wie groß ist die Vorläutedauer bei diesem Ablauf? Das Vorläuterad hat 28 Vorläutezähne, und die Glocke schlägt ungefähr jede Sekunde. Eine Umdrehung des Vorläuterades dauert ganz grob 30 Sekunden (am Video von Fels sind es etwa 32 Sekunden). In der Animation oben läuft das Vorläuterad ungefähr eine halbe Umdrehung, bis es über das Kleeblatt den Schrankenbaum mitnimmt. Diese halbe Umdrehung entspricht also einer Vorläutedauer von etwa 16 Sekunden. Wenn man das Vorläuterad weiter vorne beginnen lässt, dann wird die Vorläutedauer entsprechend länger: Wenn der Mitnehmerbolzen zu Beginn zum Beispiel ganz oben steht, vergeht etwa eine Dreiviertelumdrehung bis zum Senken der Schrankenbäume, also etwa 24 Sekunden (32 · 3/4).

    Langes Vorläuten


    Man kann aber noch viel länger vorläuten lassen – und das geht so: Man stellt das Kleeblatt in der Grundstellung eine Drittel-Umdrehung weiter nach links! Die folgende Animation zeigt, was dann geschieht:


    Was ist diesmal passiert?
    • Wieder dreht sich zuerst nur das Vorläuterad (und läutet vor).
    • Wenn sein Mitnehmerzapfen das Kleeblatt erreicht, wird dieses mitgedreht.
    • Doch diesmal dreht es sich ohne Behinderung um eine Drittelumdrehung und lässt den Mitnehmerzapfen dann wieder frei! Das Schrankenrad bewegt sich bei dieser Aktion überhaupt nicht.
    • Danach steht das Kleeblatt samt Sperrstück so, wie wir es in der ersten Animation gesehen haben.
    • Das Vorläuterad dreht sich nun weiter, bis der Mitnehmerzapfen nach einer vollen Umdrehung ein weiteres Mal ins Kleeblatt läuft und nun den Schranken schließt.

    Dieser Bewegungsablauf ermöglicht es, dass das Vorläuterad annähernd zwei volle Umdrehungen machen kann, bevor es den Schrankenbaum zu schließen beginnt. Damit erreicht man also technisch eine Vorläutedauer von etwa 60 Sekunden! Wegen dieser zwei Umdrehungen ist es auch nicht möglich, nur aus der Stellung des Mitnehmerzapfens auf die Vorläutedauer zu schließen: Dazu muss man auch noch die Stellung des Sperrstückes wissen.

    Zwangsführung


    Eine letzte Eigenschaft dieses Antriebs ist noch wichtig: In praktisch allen mechanischen sicherungstechnischen Einrichtungen müssen die Einzelteile zwangsgeführt sein. Was bedeutet das? Es reicht nicht, ein mechanisches Teil in die gewünschte Position zu bringen – es muss auch sichergestellt sein, dass es dort bleibt. Sehen wir uns an diesem Antrieb an, wie das erreicht wird.

    In der Grundstellung haben wir folgende "Zwänge":
    • Das Vorläuterad wird über die Drahtzugleitung festgehalten.
    • Das Kleeblatt wird über die Verdrehsicherung in der Mitte des Vorläuterades festgehalten (das C-förmige Stück) – nur dafür ist diese Sicherung vorhanden!
    • Das Schrankenrad wird an der Bewegung nach links durch das Sperrstück gehindert, das am rechten Rad vor dem Verriegelungskranz ansteht; in der Grundstellung für das lange Vorläuten erkennt man, dass der Kranz alleine zu schmal wäre, um das Sperrstück an der Bewegung nach oben zu hindern! Nur das größere Rad verhindert hier diese Bewegung.
    • Das Schrankenrad wird an der Bewegung nach rechts durch die Schrankenbaum-Kurbel gehindert, die am Anschlag aufsitzt.


    Dieselben Zwänge sind auch während des Vorläutens wirksam. Wenn sich allerdings das Kleeblatt drehen soll (entweder um eine Drittel-Umdrehung bei langem Vorläuten; oder beim Ausdrehen aus dem Verriegelungskranz oder beim Eindrehen in diesen), dann lässt dies ein Ausschnitt an der Verdrehsicherung zu, der sich genau gegenüber dem Mitnehmerzapfen befindet (bitte dazu noch einmal die Animationen ansehen!).


    In der Schließstellung schließlich wirken folgende Zwänge:
    • Das Vorläuterad wird weiterhin über die Drahtzugleitung festgehalten.
    • Das Kleeblatt wird wieder über die Verdrehsicherung in der Mitte des Vorläuterades festgehalten. Wenn man sich das aber im Detail am nächsten Bild ansieht, erkennt man, dass das Kleeblatt nur am Zurückdrehen gehindert wird; es könnte sich aber ein Stück weiter drehen! Das scheint aber problemlos zu sein, weil der beim Schrankenöffnen zurücklaufende Mitnehmer das Kleeblatt "sich dann wieder richtig hindreht". Jedoch haben wir hier eine Situation gefunden, wo ein Teil des Antriebs nicht vollständig zwangsgeführt ist.
    • Das Schrankenrad wird an der Bewegung nach links durch das Anschlagen der Schrankenbaum-Kurbel am linken Anschlag gehindert; und an der Bewegung zurück durch das Sperrstück, das am linken Rad unter dem Verriegelungskranz ansteht.


    Ist das nicht eine wunderbare mechanische Konstruktion?!

    Jetzt fehlt eigentlich nur noch eine Erklärung des "anderen Endes", nämlich des Kurbelantriebs – der ja sicherstellen muss, dass der Schrankenwärter immer gleichmäßig die Kurbel dreht (damit die Vorläutedauer eingehalten wird), und dass er beim Öffnen des Schrankens immer die ganze Vorläutebewegung zurückkurbelt (ebenfalls, damit beim nächsten Schließen die volle Vorläutedauer eingehalten wird). Doch das ist eine andere Geschichte ... vielleicht komme ich einmal dazu, diese Mechanik auch darzustellen.

    Ergänzung: Wer sich dafür interessiert, wie ich die Animationen erstellt habe, kann das hier, hier und hier nachlesen. Zu der Frage im letzten Kommentar wegen des Nicht-Läutens beim Öffnen habe ich nun eine animierte Antwort erstellt!

    Guntramsdorf Südbahn, 1986

    Nach Brunn-Maria Enzersdorf und Mödling habe ich am Allerheiligenabend 1986 noch Guntramsdorf an der Südbahn besucht.

    Guntramsdorf Südbahn war eine Halte- und Ladestelle und hatte damals vielleicht noch ein Ladegleis. Ich bezweifle allerdings, dass in den achtziger Jahren hier noch zugestellt wurde – praktisch war Guntramsdorf ein Blockposten an der Südbahn. Hier sieht man die Hebelbank, die ein alleiniges Hebelersatzschloss für die Anschlussweiche 1 trägt. Allerdings fehlen sowohl in diesem Schloss wie auch in den beiden seitlich angebrachten Schlössern die Schlüssel, sodass sie keine Verschlussaufgaben wahrnehmen können. Es sieht also eher so aus, als ob die zugehörigen Weichen und Gleissperrschuhe nicht mehr gestellt werden konnten oder sogar schon abgebaut waren:

    Hebelbank, Guntramsdorf Südbahn, 1.11.1986

    Auf der (zu dunkel fotografierten) Schalttafel sieht man oben die Anzeigen für den ZG (Zeichengabestreckenblock) und die Signale (wobei beim z2 beide Lampen dunkel sind ...). Die diversen Batterieschalter darunter (Relais-Batterie, Lokale Batterie, ZG-Batterie) kann ich leider nicht erklären, da mir das Wissen über den Aufbau der Stromversorgung fehlt

    Update: Martin Aigner hat mir hier ein wenig Nachhilfe gegeben:
    • Relaisbatterie = Versorgung der Auflöseschiene (nicht erdfrei)
    • Lokalbatterie = Versorgung der Relaisanlage (erdfrei)
    • ZG-Batterie = Versorgung vom ZG62:

    Schalttafel und Signalanzeige, Guntramsdorf Südbahn, 1.11.1986

    Am Arbeitstisch stand noch ein kleines Bedienungspult für die Ersatzsignale – hier noch nach der alten V2 von vor 1980 als "Signal 29" bezeichnet:

    Stellpult für Ersatzsignale, Guntramsdorf Südbahn, 1.11.1986

    Zuletzt sieht man hier zu nächtlicher Stunde das Haltestellengebäude:

    Haltestellengebäude, Guntramsdorf Südbahn, 1.11.1986

    Sonntag, 23. Dezember 2012

    5007er mit eineinhalb Gleiswechselbetrieben: Mödling, 1986

    Von Brunn-Maria Enzersdorf bin ich an diesem Herbstnachmittag weitergefahren nach Mödling. Einen Gleisplan von Mödling kann man bei sporenplan.nl hier sehen.

    In Mödling stand eine übliche 5007er-Anlage mit Befehlswerk in der Fahrdienstleitung und Endstellwerken. Allerdings war hier Richtung Liesing vollständiger Gleiswechselbetrieb eingerichtet, was zu einer erheblichen Anzahl von Fahrstraßenknaggen führt. Auf der Wiener Neustädter Seite war ebenfalls beim rechten Streckengleis ein Einfahrsignal Y angeordnet. Allerdings konnte auf dieses Einfahrsignal signalgesichert nur auf Gleis 2 eingefahren werden, und der Streckenblock konnte bei einer solchen Fahrt nicht bedient werden.

    Auf dem Befehlswerk in der Fahrdienstleitung führten alle diese Fahrtmöglichkeiten zu folgenden Bezeichnungen untern den Blockfeldern:
    • "von od.nach Wien Südbf. über Strgl.1";
    • "von od.nach Wien Südbf. über Strgl.2";
    • "von od.nach Strgl.1 Mürzzuschlag" für alle Ausfahrten nach Mürzzuschlag sowie für die Einfahrt auf Gleis 2 auf Signal Y;
    • "von Strgl.2 Mürzzuschlag".
    Folgende Fahrtmöglichkeiten waren an den Fahrstraßenknaggen angeschrieben:
    • "von Wien Südbf. über Strgl.1" auf die Gleise 6, 4, 2, 1 und 3;
    • "von Wien Südbf. über Strgl.2" auf dieselben Gleise;
    • "nach Wien Südbf. über Strgl.2" aus den Gleisen 6, 4, 4K (Sch4 bleibt auf Halt), 2, 1 und 3;
    • "nach Wien Südbf. über Strgl.1" aus denselben Gleisen;
    • "über Strgl.1 nach Mürzzuschlag" aus den Gleisen 4, 2, 1 und 3;
    • "über Strgl.1 von Mürzzuschlag" in das Gleis 2;
    • "über Strgl.2 von Mürzzuschlag" in die Gleise 4, 4K (bis zum Sch4), 2, 1 und 3.

    Befehlswerk, Fdl, Mödling, 1.11.1986

    Die Signal- und Blockanzeige- und -bedienungstafel war wegen der Möglichkeiten zum Gleiswechselbetrieb auch größer als üblich. Wir sehen
    • zwei RWT (Richtungswechseltasten) Richtung Brunn-Maria Entersdorf, obwohl dort am ZG kein Gleiswechselbetrieb sichtbar ist! – das ist mir momentan sehr unklar ... vielleicht komme ich noch drauf, wie die Situation dort war ...
    • einzelne Signaltasten – sie dienen allerdings nur zum Stellen der Ersatzsignale auf den Hauptsignalen sowie am Schutzsignal Sch4; die reguläre Signalbedienung erfolgt von den Stellwerken;
    • die Anzeige des Verschubsignals V6-14; es wird über eine Knagge am Befehlswerk gestellt, was ziemlich unüblich ist.

    Signalanzeige und -bedienung, Fdl, Mödling, 1.11.1986

    Am Stellwerk 2 befand sich eine kurze Hebelbank, ohne freie Hebelplätze von abgebauten Formsignalen:

    Hebelbank, Gleisanzeiger und Blockapparat, Stw.2, Mödling, 1.11.1986

    Auf der Signalanzeige sieht man wieder, dass zwar ein Einfahrsignal Y für Einfahrten am rechten Streckengleis vorhanden war, dass aber der Streckenblock nicht direkt Gleiswechselbetrieb unterstützte. Links vom rechten Fahrstraßenfestlegefeld sieht man eine "übriggebliebene" Blocktaste, die auf ein abgebautes Zustimmungsfeld hindeutet:

    Blockfelder und Signalanzeige, Stw.2, Mödling, 1.11.1986

    Am folgenden Bild sieht man die Signalanzeige- und -bedientafel noch einmal. Man erkennt, dass die Zustimmungen vom Stellwerk für Fahrten auf Gleis 4 nicht mehr über Blockfelder, sondern über Tasten abgewickelt wurden:
    • ZE 4 für eine Einfahrt auf Gleis 4 – dazu musste am Stellwerk 1 die Mittelweiche im Gleis 4 festgelegt sein;
    • ZE 4K für eine Einfahrt auf Gleis 4 bis zum Schutzsignal Sch4 beim Stellwerk 1;
    • ZE 4n.M. für eine Ausfahrt aus Gleis 4 Richtung Mürzzuschlag – auch dazu musste am Stellwerk 1 die Mittelweiche festgelegt sein.
    Mit der Gruppentaste ZAGT konnte eine Zustimmung angefordert werden, mit der ZGRT erfolgte die Rückgabe einer Zustimmung, wenn sie nicht gesperrt war, was die rote Lampe "Zust.gesp." anzeigte. Ein- und Ausfahrten auf Gleis 6 waren auf dieser Bahnhofsseite nicht möglich, daher waren dafür auch keine Zustimmungen erforderlich.

    Signalanzeige, Stw.2, Mödling, 1.11.1986

    Die Schrankenanlage war, soviel ich mich erinnern kann, komplizierter als man glaubt: Mehrere Schrankenbäume sicherten sowohl ein Zufahrtsgleis zu mehreren Anschlussbahnen wie auch die Überquerung der Südbahn.

    Schrankenkurbeln und Hebelbank, Stw.2, Mödling, 1.11.1986

    Auf diesem Bild des Stellwerks sieht man links zwei der Schrankenbäume, die das Zufahrtsgleis sicherten:

    Stellwerk 2, Mödling, 1.11.1986

    In der Nähe des Stellwerks stand dieses Bahnwärterhaus, das wohl noch aus der Ursprungszeit der Südbahn stammt:

    Bahnwärterhaus, Mödling, 1.11.1986

    An einer Weiche im Anschlussbereich (Weiche 22?) befand sich dieser Hakenverschluss:

    Hakenverschluss der W22, Mödling, 1.11.1986

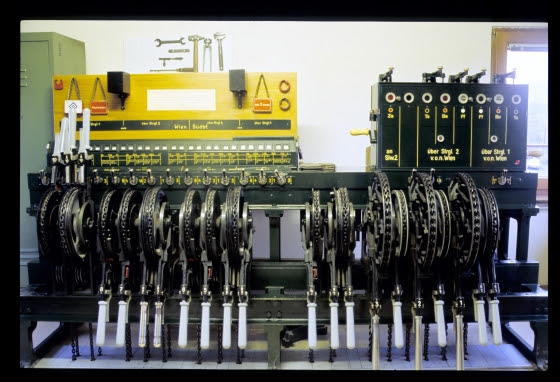

    Die folgende Aufnahme der 5007er-Anlage am Stellwerk 1 sieht fast wie eine Werksaufnahme auf – nur ganz selten war vor Hebelbänken österreichischer Stellwerke genügend Platz für solche Frontalaufnahmen. Ganz rechts außen ist gerade das Be-Feld für eine Einfahrt entblockt und daneben über das geblockte Ff-Feld die Fahrstraße festgelegt. In der Mitte sieht man die dazugehörige umgelegte Fahrstraßenknagge für die Einfahrt auf Gleis 1:

    Hebelbank, Gleisanzeiger und Blockapparat, Stw.1, Mödling, 1.11.1986

    Am Signalanzeige- und -bedienpult sieht man, dass das Einfahrsignal auf Frei steht; und auch die Ausfahrt muss schon freigestellt sein, weil beim Ausfahrvorsignal auch die grüne Anzeige leuchtet. Interessanterweise fehlt eine Anzeige für das Einfahrvorsignal b, das wegen des Gleiswechselbetriebs sicher existiert hat. Links oben sieht man die Anzeigen für die Zustimmung: Drei Lampen zeigen eine Zustimmungsanforderung vom Stellwerk 2 an, außerdem gibt es die Möglichkeit, mit einem Schlüsselschalter und einer Taste eine gegebene Zustimmung zurückzunehmen (was am Stellwerk 2 ein freigestelltes Signal auf Halt wirft). Auch hier gibt es, wie am Stellwerk 1 in  Melk, keine gemeinsame Taste für die Ausfahrsignale, sondern ausnahmsweise Einzeltasten. Rechts oben schließlich eine EK-Überwachung für den Schranken in der Nähe der Einfahrsignale angebracht:

    Signalanzeige und -bedienung, Stw.1, Mödling, 1.11.1986

    Hier sehen wir noch einmal den Blockapparat etwas näher. Interessanterweise ist für die Abgabe der Zustimmungen an das Stellwerk 2 ein Blockfeld angebracht (während dort ja nur Lampen und Tasten für die Zustimmungen vorhanden sind). Das ist auch sinnvoll, weil hier ja Fahrstraßenschieber verschlossen werden, die wiederum die Mittelweiche oder das Schutzsignal Sch4 sperren. Das Feld ist daher ziemlich sicher ein Gleichstrom-Wechselstrom-Feld, damit es mit einem einzelnen Impuls vom Stellwerk 1 wieder entblockt werden kann. Die entsprechenden Fahrstraßenknaggen sieht man rechts zwischen zwei Madnerhebeln – die Aufschriften "4" und "4k" (im Gegensatz zur Fahrdienstleitung und zum Stetllwerk 2 hier mit kleinem k) an der rechten Knagge kann man gut erkennen, an der linken Knagge muss die Aufschrift "4n.M." stehen. Der Zug, für den vorher die Einfahrt freigestellt war, ist übrigens schon durch, und Fahrstraßenverschluss und Befehlsfeld sind wieder in Grundstellung:

    Hebelbank und Blockapparat, Stw.1, Mödling, 1.11.1986

    Dieses Bild des relativ neuen Stellwerksgebäudes (oder war nur der obere Stock neu aufgebaut worden?) zeigt, wie man mit wenigen Fenstern auch eine ausreichende Sicht gewähren kann und nebenher vermutlich einiges an Heizkosten spart:

    Stellwerk 1, Mödling, 1.11.1986

    Fast zuletzt noch ein Bild des Bahnhofs, mit den Gleisen 6, 4, 2 und 1 (vom Bahnhof her):

    Bahnhof, Mödling, 1.11.1986

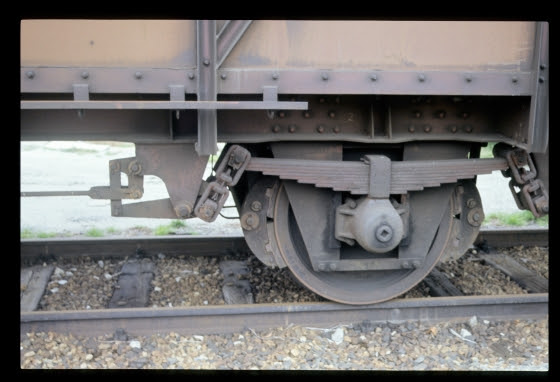

    Und zum Schluss noch ein Bild einer interessanten Mechanik an einem Güterwagen: Die linke Federschake hängt hier an einem zweiarmigen Hebel, der über einen Winkelhebel eine Umstellung an der Bremsausrüstung bewirkt (die ich nicht dokumentiert habe). Wenn man als Achslast 16 Tonnen annimmt, dann hängen an der linken Schake noch immer 4 Tonnen, und über den ca. 4:1 übersetzten Hebel wird an der Zugstange mit etwa einer Tonne gezogen – auf eine entsprechende Gegenkraft muss also die Feder an der Umstellung gespannt sein:

    Mechanik einer lastabhängigen Bremsventilverstellung, Mödling, 1.11.1986
