Mittwoch, 23. Juli 2014

Zwettl, 2014

Im November werden die Formsignale auch in Zwettl Geschichte sein, und das kleine 12SA-Signalstellwerk wird abgebaut werden (und wohin kommen?).

Im Juni habe ich eine Reihe von Fotos auf diesem Bahnhof geschossen, um die Anlagen noch ein wenig zu dokumentieren. Hier folgen etwas mehr als 40 dieser Fotos kommentarlos nach aufsteigender Kilometrierung.

Update 14.9.2014: Philipp Ringseisen hat mir dankenswerterweise noch drei Bilder vom Zentralschloss in Zwettl zukommen lassen, die ich unten an der passenden Stelle eingefügt habe.

Festes Vorsignal a, Zwettl, 9.6.2014

Umlenkrollen am Fuß des umgeschnittenen alten Vorsignal a, Zwettl, 9.6.2014

Umlenkrollen des alten und Befestigung des neuen festen Vorsignal a, Zwettl, 9.6.2014

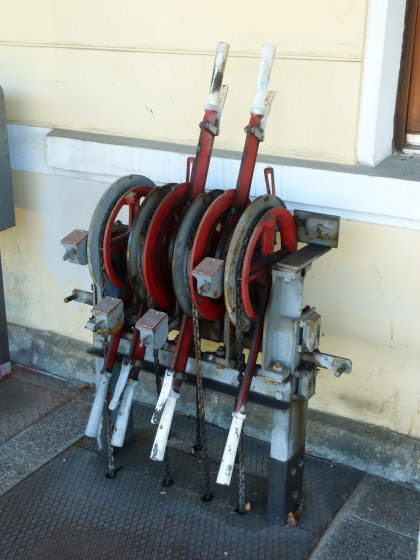

Unbenutzter Drahtnachzughebel für altes Vorsignal a, Zwettl, 9.6.2014

Festes Vorsignal a, unbenutzter Drahtnachzughebel, Zwettl, 9.6.2014

Festgelegter Drahtzug für das alte Vorsignal a, Zwettl, 9.6.2014

Schienenstoß bei 30° im Schatten, Zwettl, 9.6.2014

Strecke von Schwarzenau, Zwettl, 9.6.2014

Einfahrsignal A, Zwettl, 9.6.2014

Einfahrsignal A, Zwettl, 9.6.2014

Verschubhalttafel und Ende des Verschieberbahnsteigs Richtung Schwarzenau, Zwettl, 9.6.2014

Verschubhalttafel, Verschieberbahnsteig, Signaldrahtzüge Richtung Schwarzenau, Zwettl, 9.6.2014

Signaldrahtzüge, Zwettl, 9.6.2014

Schrankenantrieb mit Löffelrädern, Zwettl, 9.6.2014

Schrankenantrieb mit Löffelrädern, Zwettl, 9.6.2014

Schrankenantrieb mit Löffelrädern, Zwettl, 9.6.2014

Schrankenantrieb mit Löffelrädern, Zwettl, 9.6.2014

Schrankenantrieb mit Löffelrädern, Zwettl, 9.6.2014

Schrankenantrieb mit Löffelrädern, Zwettl, 9.6.2014

Schrankenantrieb mit Löffelrädern, Zwettl, 9.6.2014

Bahnhof, Zwettl, 9.6.2014

Bahnhof und Drahtzüge, Zwettl, 9.6.2014

Bahnhof, Zwettl, 9.6.2014

Umlenkrollen, Zwettl, 9.6.2014

Zentralschloss, Fdl, Zwettl, 24.10.2010 (Foto: Philipp Ringseisen)

Zentralschloss, Fdl, Zwettl, 24.10.2010 (Foto: Philipp Ringseisen)

Zentralschloss, Fdl, Zwettl, 24.10.2010 (Foto: Philipp Ringseisen)

12SA-Signalstellwerk, Zwettl, 9.6.2014

12SA-Signalstellwerk, Zwettl, 9.6.2014

12SA-Signalstellwerk, Zwettl, 9.6.2014

12SA-Signalstellwerk, Zwettl, 9.6.2014

12SA-Signalstellwerk, Zwettl, 9.6.2014

12SA-Signalstellwerk, Zwettl, 9.6.2014

Viadukt und Einfahrsignal Z, Zwettl, 9.6.2014

Viadukt und Bahnhof, Zwettl, 9.6.2014

Einfahrsignal Z, Zwettl, 9.6.2014

Drahtnachzughebel für Einfahrsignal Z, Zwettl, 9.6.2014

Drahtnachzughebel für Einfahrsignal Z, Zwettl, 9.6.2014

Drahtnachzughebel für Einfahrsignal Z, Zwettl, 9.6.2014

Einfahrsignal Z, Zwettl, 9.6.2014

Einfahrsignal Z, Zwettl, 9.6.2014

Einfahrsignal Z, Zwettl, 9.6.2014

Einfahrsignal Z von hinten, Zwettl, 9.6.2014

Einfahrsignal Z, Zwettl, 9.6.2014

Vorsignal z, Zwettl, sowie Trapeztafel Zwettl Stadt, 9.6.2014

Drahtnachzughebel für Vorsignal z, Zwettl, 9.6.2014

Drahtnachzughebel für Vorsignal z, Zwettl, 9.6.2014

Vorsignal z, Zwettl, 9.6.2014

Vorsignal z, Zwettl, 9.6.2014

Kommentare:

  1. Was wird dann, als Ersatz für das 12SA kommen - Lichtsignale?

    AntwortenLöschen
    Antworten
    1. Trapeztafeln mit Überwachungssignalen für die Rückfallweichen (siehe auch http://www.bahnforum.info/smf/index.php?topic=156231.msg1602214#msg1602214).

      Löschen
  2. Warum ist das Einfahrvorsignal a festgelegt?

    AntwortenLöschen
    Antworten
    1. Man sieht eigentlich, dass es nicht "festgelegt" ist, sondern umgeschnitten wurde und durch eine Scheibe ersetzt. Wieso? ... weiß ich nicht - vermutlich hat es nicht mehr zuverlässig funktioniert, und der Aufwand zur Reparatur war zu hoch ...

      Löschen
    2. Das Einfahrvorsignal wurde im Winter von einem umgestürzten Baum getroffen, daher wurde nur noch eine Signalatrappe aufgestellt.

      Löschen
    3. Vielen Dank für die Informationen!
      H.M.

      Löschen
  3. Die Schranken werden durch Lichtzeichenanlagenersetzt oder?

    AntwortenLöschen
    Antworten
    1. Tut mir leid - ich habe keine Ahnung von den genauen Plänen - vielleicht fragst Du im EBFÖ oder einem anderen österreich-wissenden Forum ...

      Löschen
    2. Hallo!
      Als verantwortlicher Baumanger kann ich sagen dass 2 Vollschrankenanlagen mit Lichtzeichen und EKÜS kommen werden.

      Löschen
