Samstag, 15. Dezember 2012

Pöchlarn, 1986

Acht Tage nach der Fahrt von Wiener Neustadt nach Loipersbach-Schattendorf bin ich nach Pöchlarn und Melk gefahren.

Dem Befehlswerk in der Fahrdienstleitung in Pöchlarn habe ich ein einzelnes Foto gegönnt:

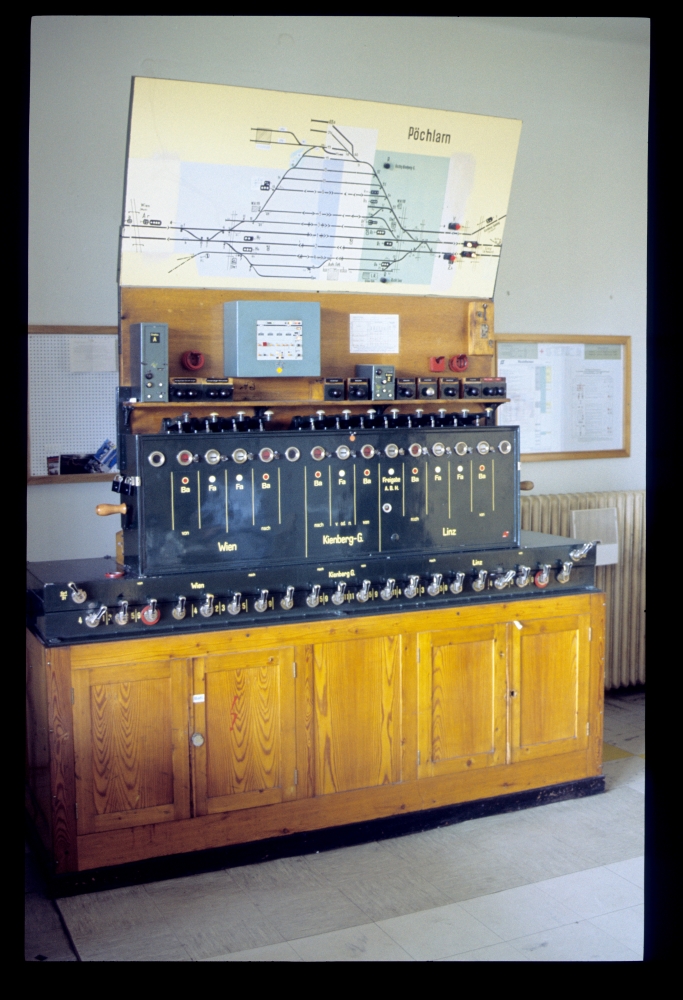

Befehlswerk, Fdl, Pöchlarn, 12.10.1986

Allerdings habe ich ein weiteres Foto etwa vier Monate vorher gemacht, vor meiner Fahrt durchs Ybbstal:

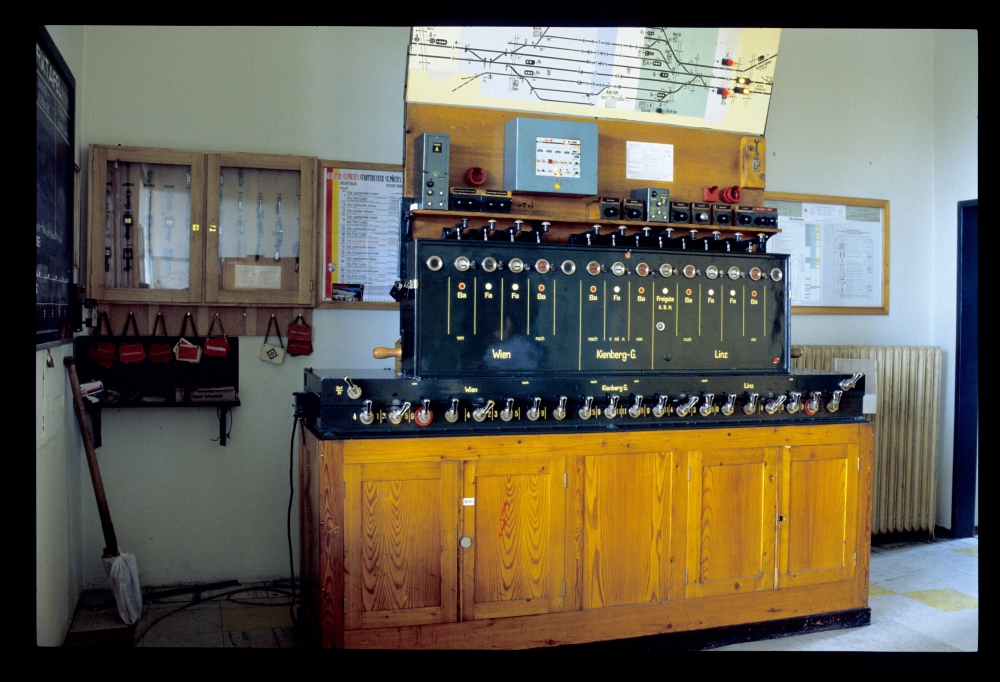

Befehlswerk, Fdl, Pöchlarn, 29.6.1986

Die Ersatzsignalbedienung für die Einfahrsignale A und Z befand sich im Blockaufsatz. Für die zwei Ausfahrsignale auf den durchgehenden Gleisen waren hingegen eigene Schaltkästen aufgestellt:

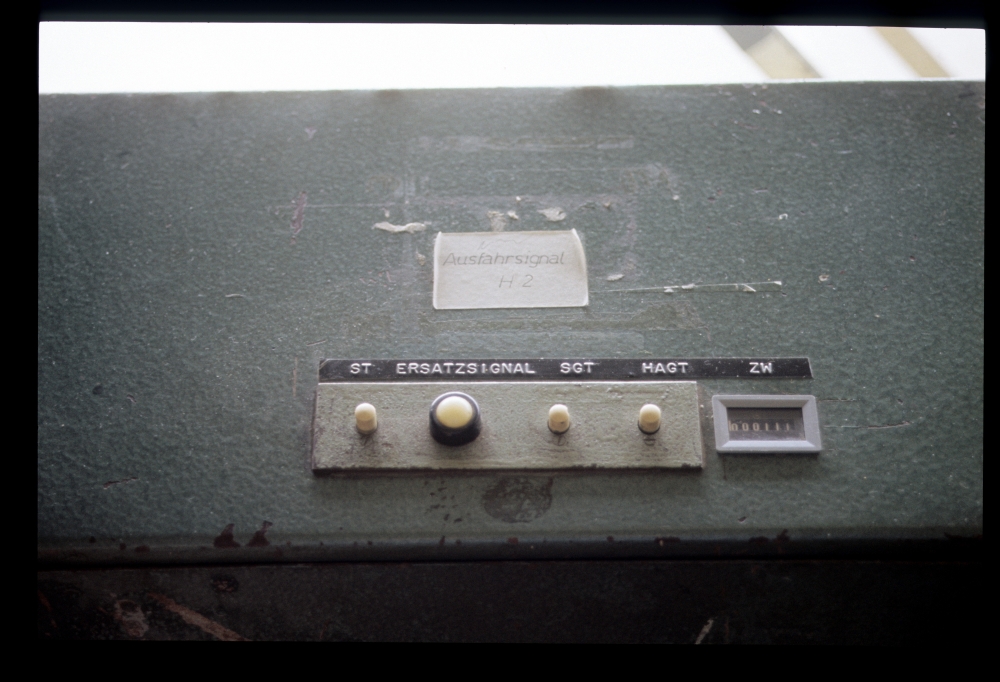

Ersatzsignalpult für Ausfahrsignal H2, Pöchlarn, 12.10.1986

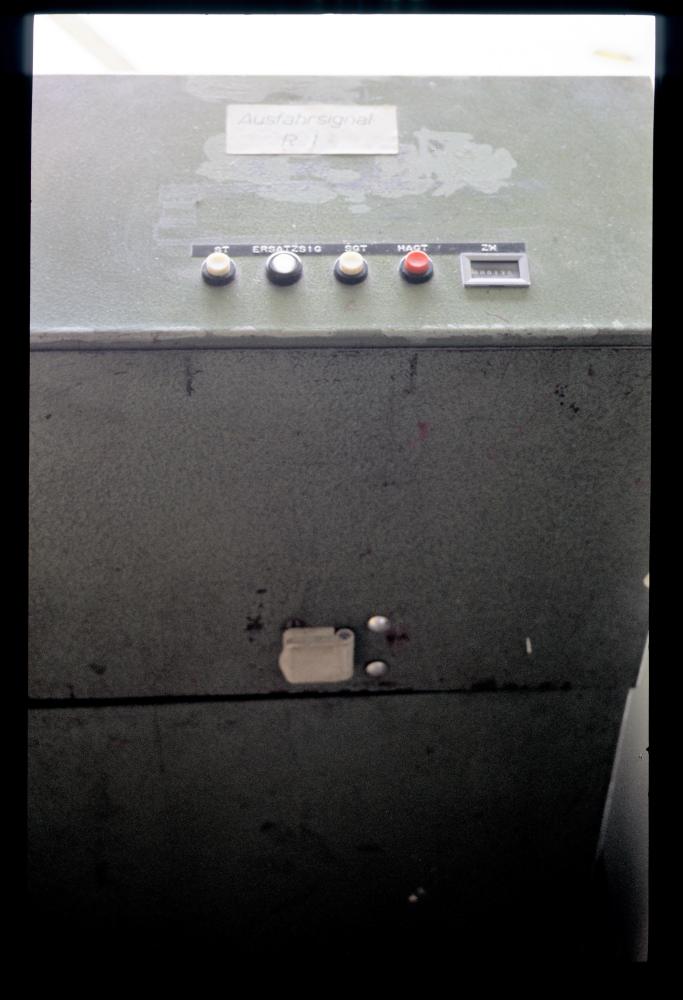

Ersatzsignalpult für Ausfahrsignal R1, Pöchlarn, 12.10.1986

In Pöchlarn habe ich mich leider das Stellwerk 1 ausgespart, wo eines der letzten österreichischen Verschubsignale mit Klappscheibe stand.

Update August 2014:  Bilder vom Stellwerk 1 und dem Verschubsignal aus dem Jahr 1987 sind nun in diesem Posting zu sehen.

Am Weg zum Stellwerk 2 habe ich drei Ausfahrsignale mitgenommen:

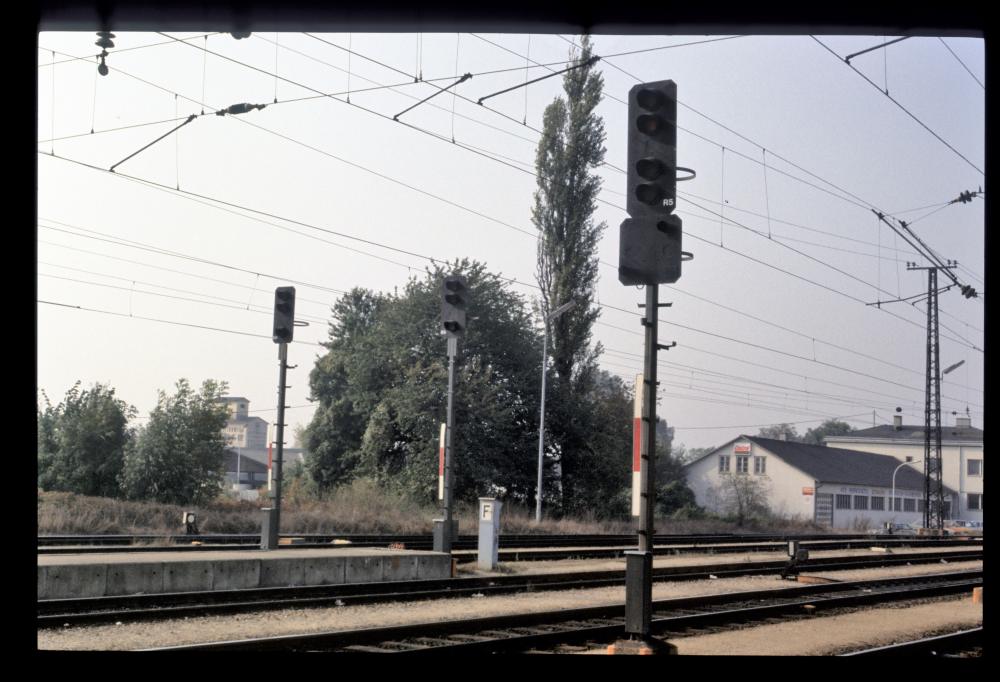

Ausfahrsignale R11, R9 und R5, Pöchlarn, 12.10.1986

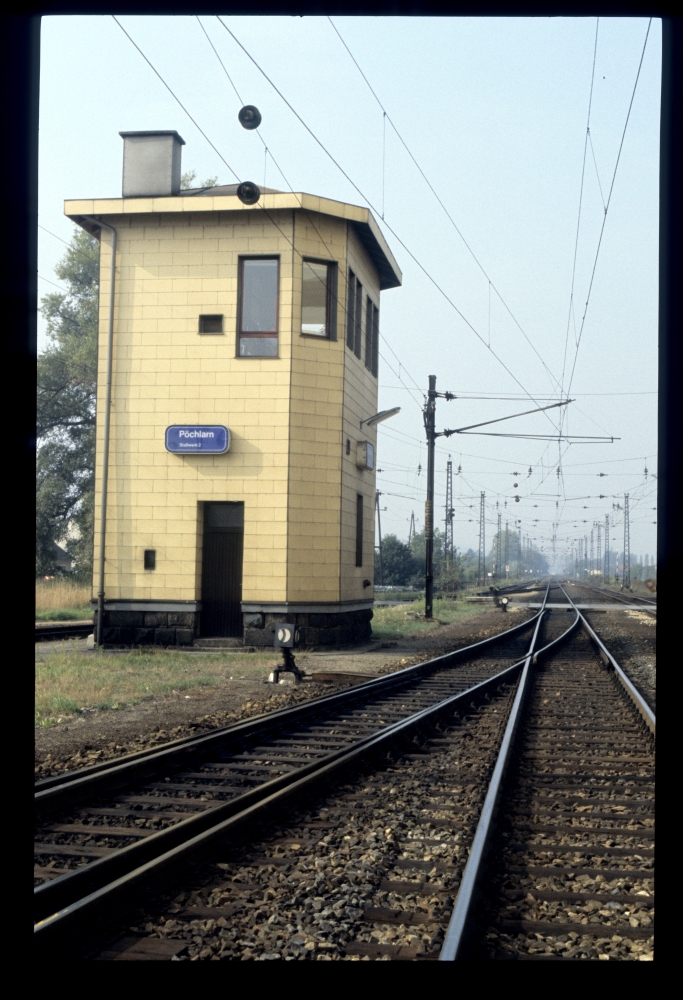

Hier sieht man das österreichische Stellwerksgebäude, das nicht allzu alt gewesen sein kann – ich denke, es wird in den sechziger Jahren gebaut worden sein:

Stellwerk 2, Pöchlarn, 12.10.1986

Die Hebelbank war ziemlich voll besetzt. Insbesondere sieht man keine freien Plätze von abgebauten Formsignalen, sodass wohl beim Umbau auf Lichtsignale auch eine neue Hebelbank bestückt wurde:

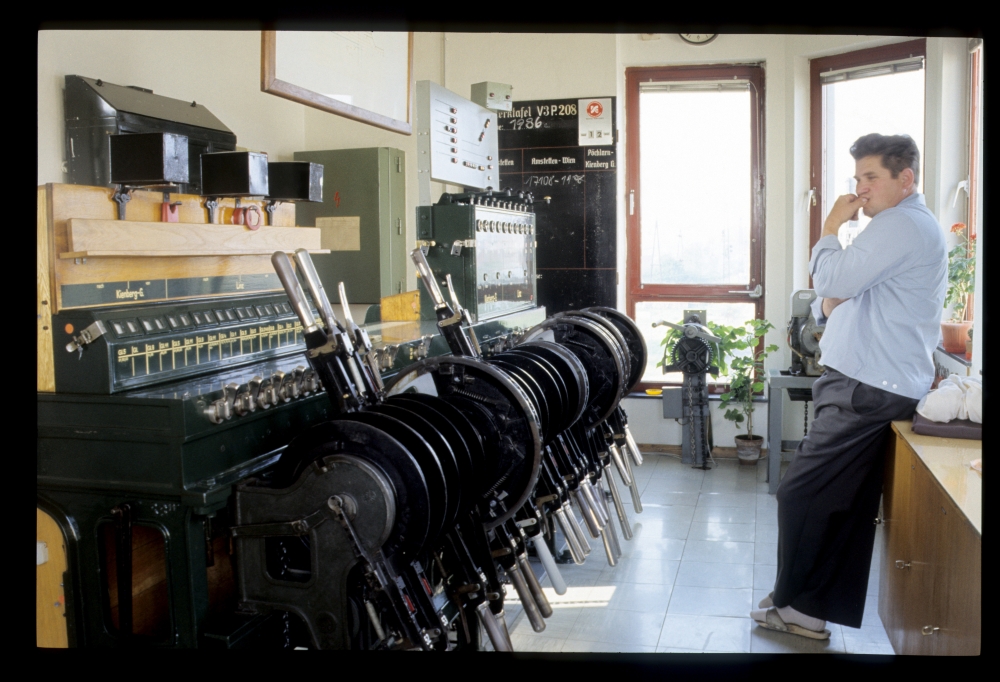

Hebelbank, Stw.2, Pöchlarn, 12.10.1986

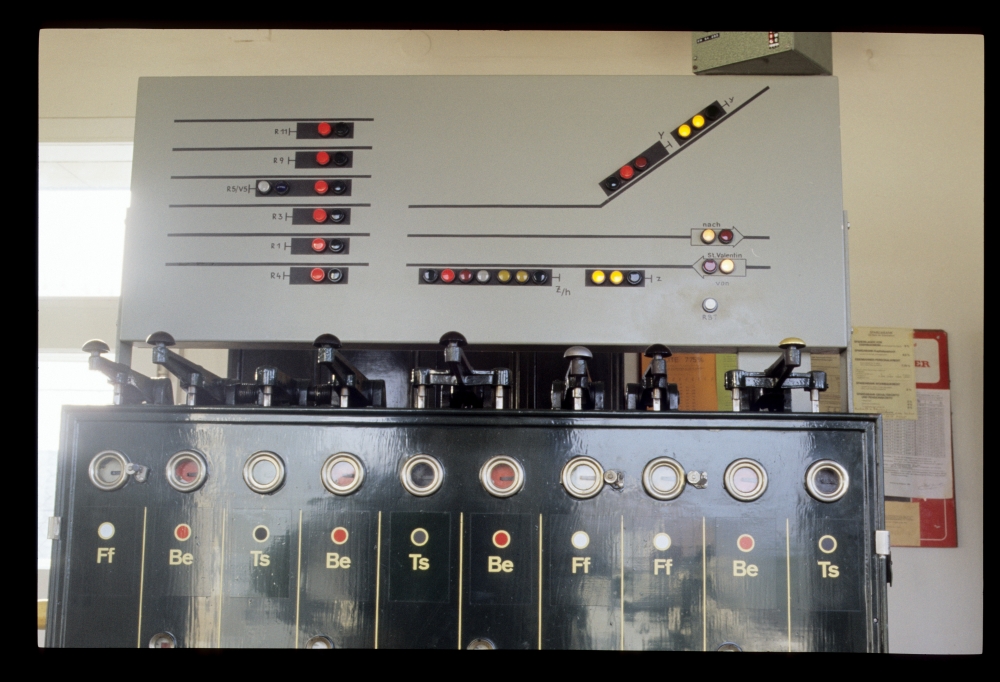

Der Blockapparat und die Signalanzeige hatten einige Besonderheiten:
  • Bei den Blockfeldern Richtung Kienberg-Gaming teilten sich die beiden Be-Felder eine gemeinsame Tastensperre! Am Gleisplan, den wir gleich sehen werden, sieht man aber dass für Ein- und Ausfahrten getrennte Isolierschienen vorhanden waren. Daher musste die jeweilige Isolierschiene auf die Tastensperre geschaltet werden.
  • Die Vorsignale zeigen in der Vorsicht-Stellung noch zwei gelbe Lampen, die hier allerdings schon übereinander angeordnet sind.
  • Zum Rückblocken reicht eine Einzeltaste.
Blockapparat und Signalanzeige, Stw.2, Pöchlarn, 12.10.1986

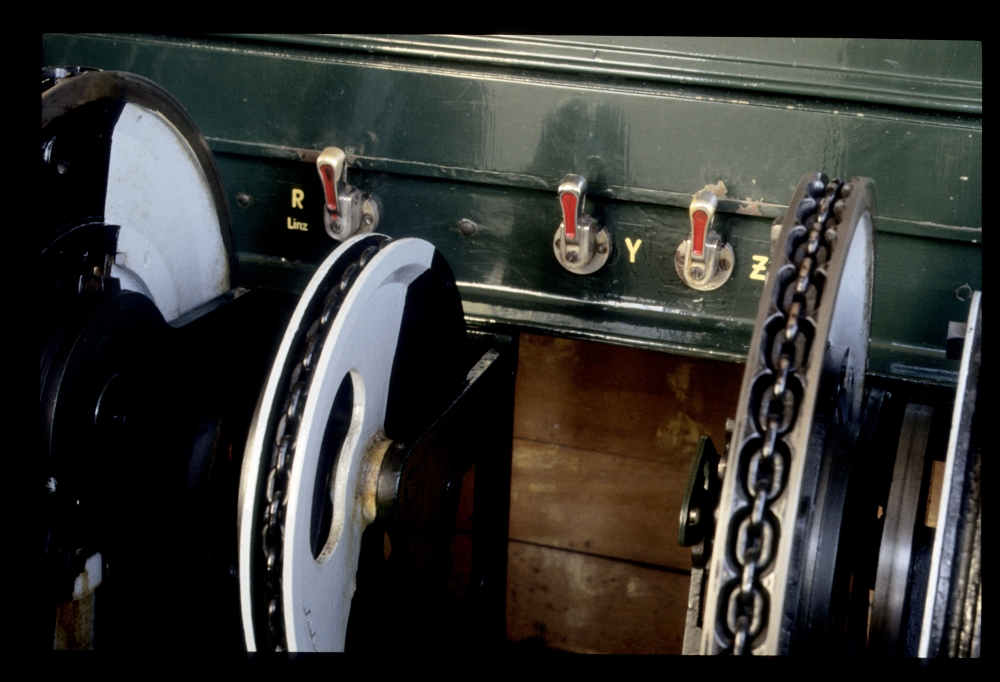

Die Signalknaggen belegen eigene Hebelplätze, weil sie im Schieberkasten eine Signalwelle umlegen:

Signalknaggen, Hebelbank, Stw.2, Pöchlarn, 12.10.1986

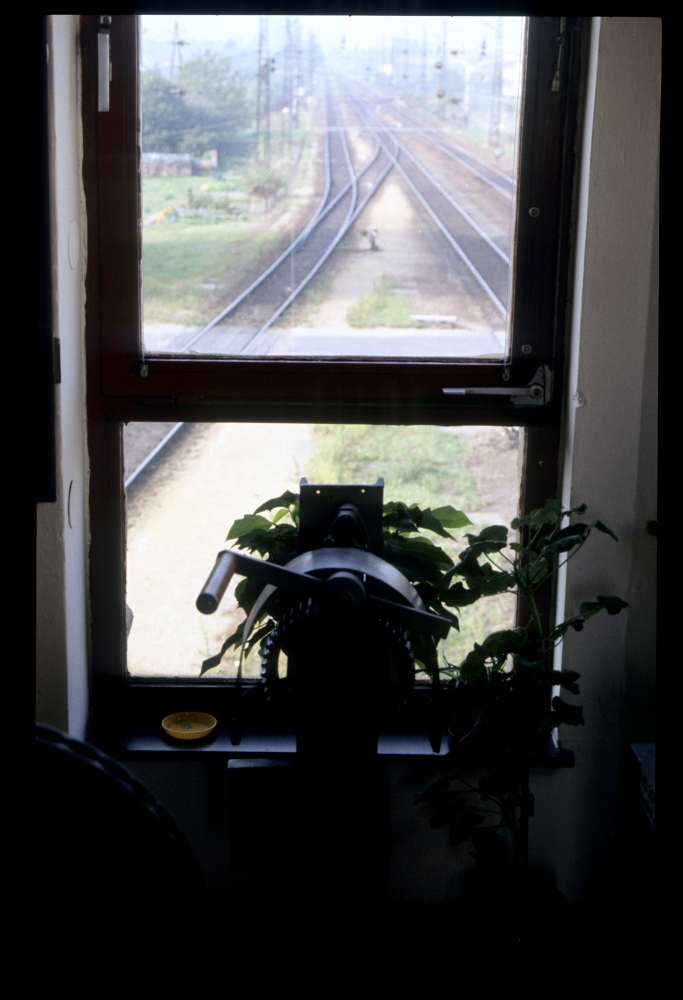

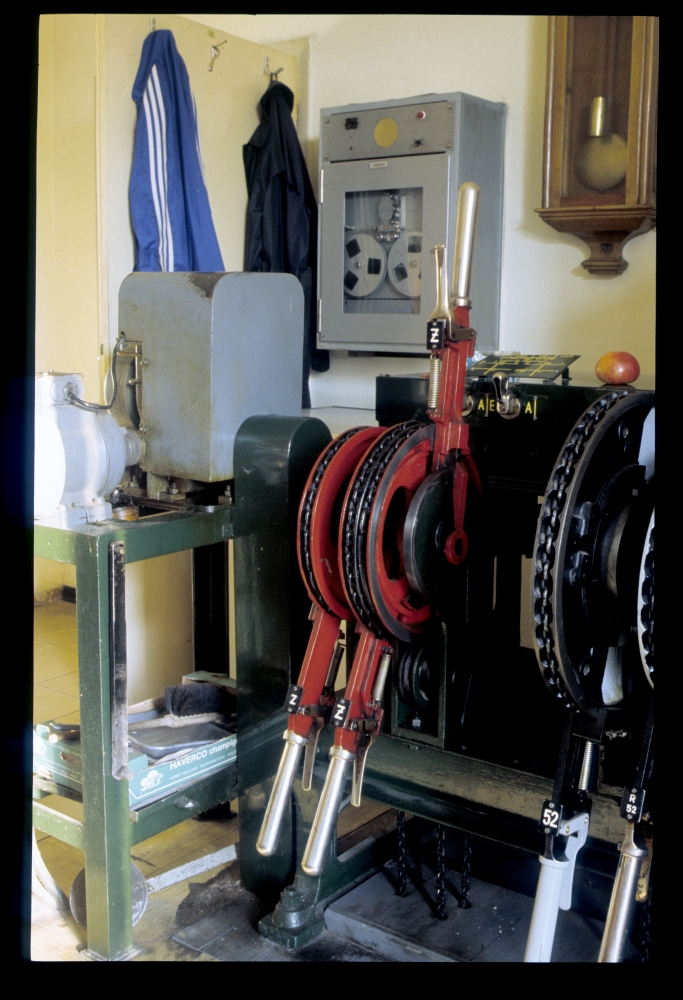

Vom Stellwerk aus wurden zwei Schranken bedient, einer mit einer Kurbel, der andere mit einem Motorantrieb – siehe das Foto der Hebelbank weiter oben, wo man die zwei Antriebe im Hintergrund sieht. Hier ist ein Bild auf die Streckengleise Richtung Westen, auf dem man auch die beiden Bahnübergänge sieht:

Schrankenkurbel, Stw.2, Pöchlarn, 12.10.1986

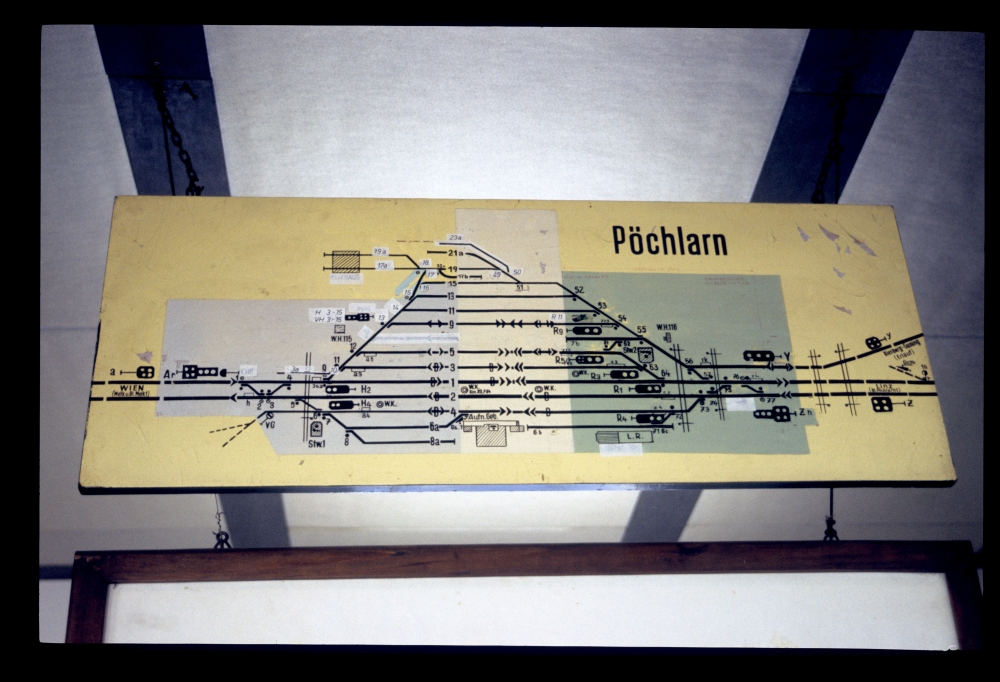

Der immer wieder korrigierte Gleisplan zeigt den ganzen Bahnhof. Zwischen den beiden Schranken sieht man die Isolierschiene rK ("für Ausfahrsignale R Richtung Kienberg"), in den Gleisen 5 und 9 liegen Isolierschienen zy9 und zy5 ("für Einfahrsignale Z und Y in Gleis 9 bzw. 5"). Auf die Gleise 3, 2 und 4 konnte nur aus Richtung Linz eingefahren werden, daher sind die dortigen Isolierschienen auch nur mit z bezeichnet (z3, z2 und z4). Zwischen Einfahrhaupt- und -vorsignalen sind zwei weitere Bahnübergänge eingezeichnet, die von einem eigenen Schrankenposten bedient wurden:

Gleisplan, Stw.2, Pöchlarn, 12.10.1986

Auf meinem Weg zu diesem Schrankenposten 117 ist mir ein ziemlich kurzer Zug entgegengekommen (ein gutes Argument für Modellbahner, nicht zu viel auszugeben):

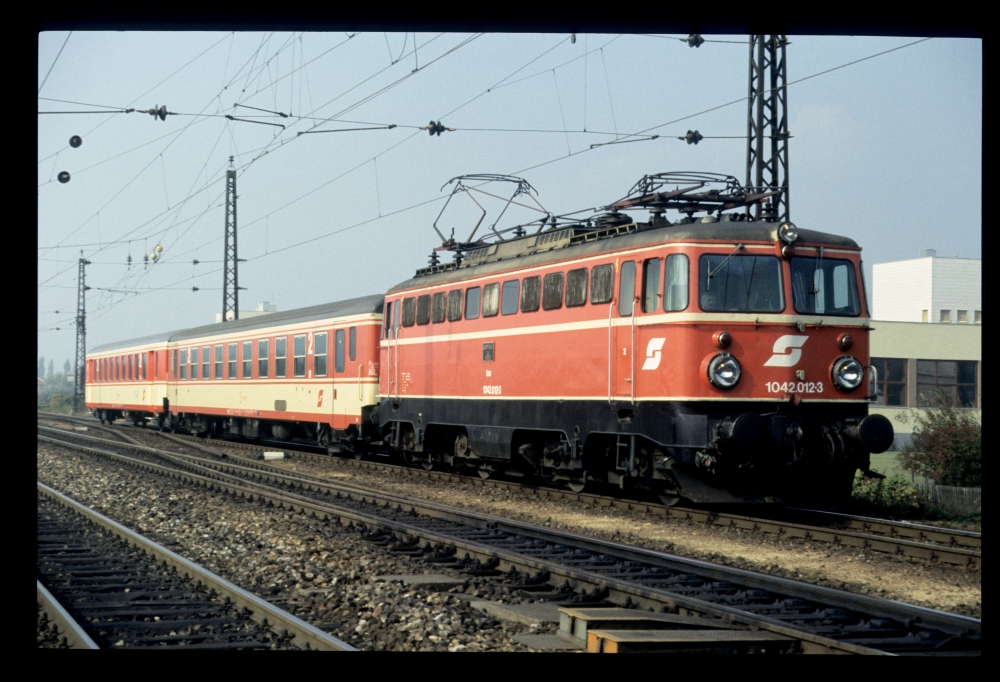

1042.012 mit einem kurzen Pers, Pöchlarn, 12.10.1986

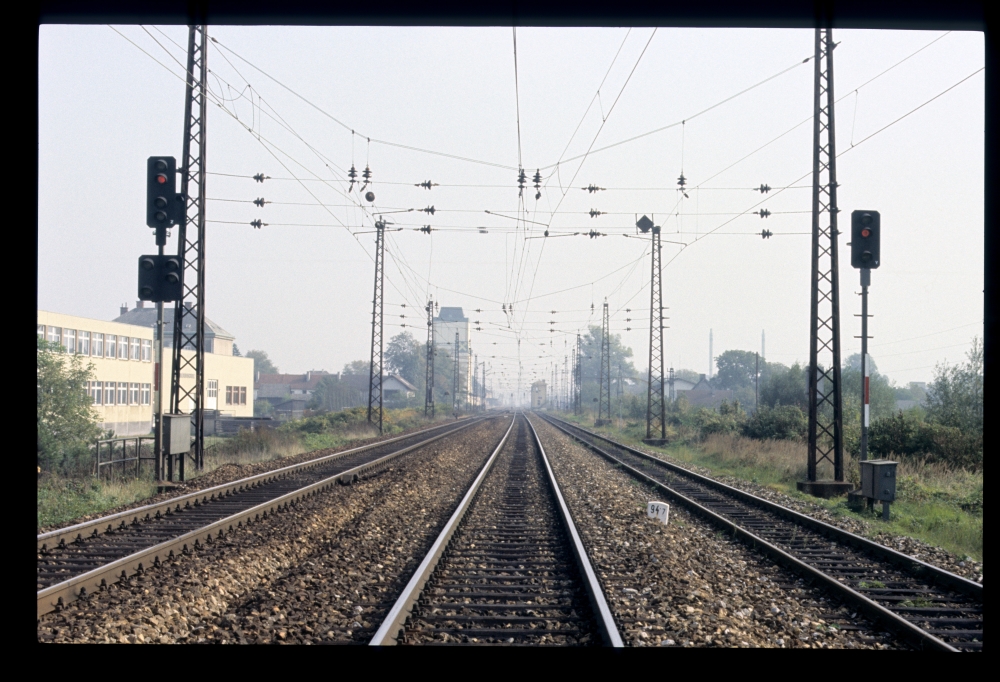

Ein Stück weiter draußen stehen die Einfahrsignale. Wegen des Linksbetriebs ab Amstetten steht das Einfahrsignal Z links des Streckengleises der Westbahn:

Einfahrsignale Z und Y, Pöchlarn, 12.10.1986

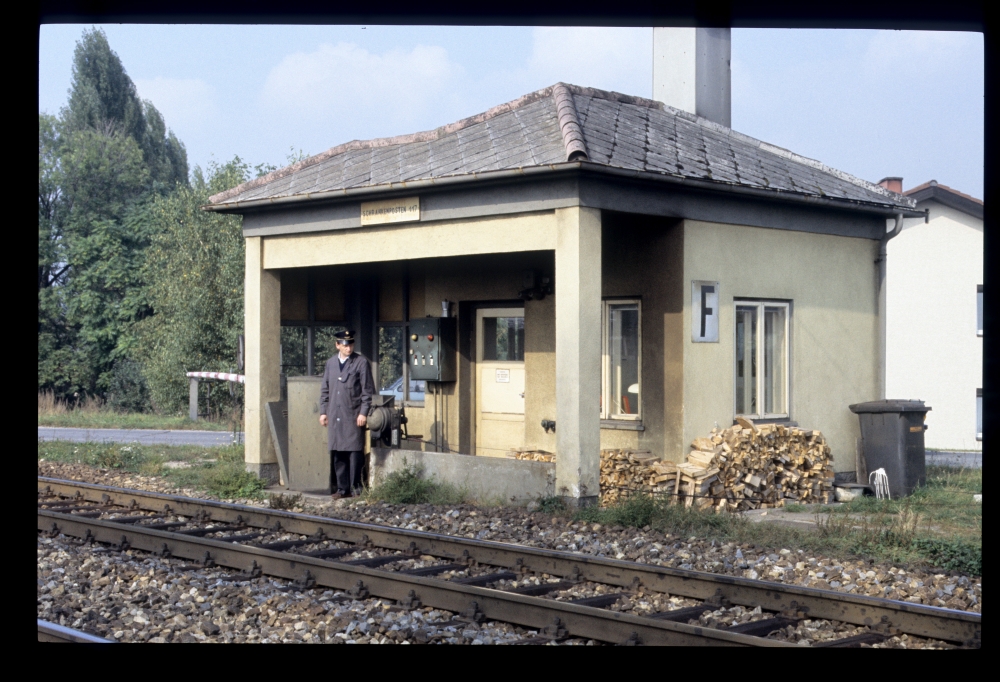

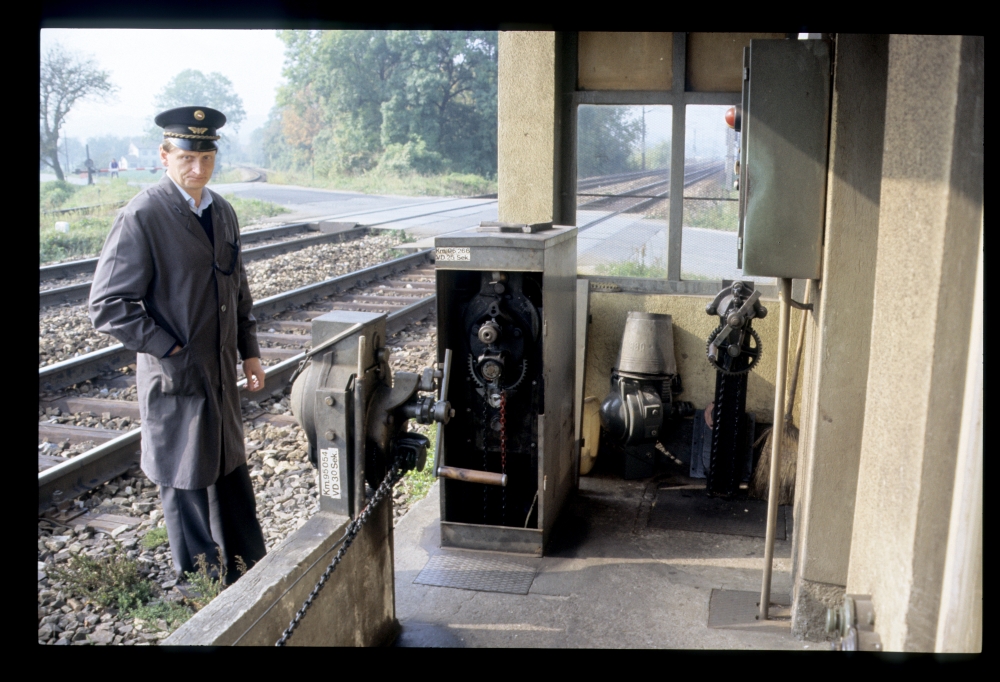

Hier sieht man den Schrankenposten 117:

Schrankenposten 117, Pöchlarn, 12.10.1986

Schrankenposten 117, Pöchlarn, 12.10.1986

Und zuletzt noch zwei Züge in der Nähe des Schrankenpostens (leider habe ich keine Zugnummern aufgeschrieben):

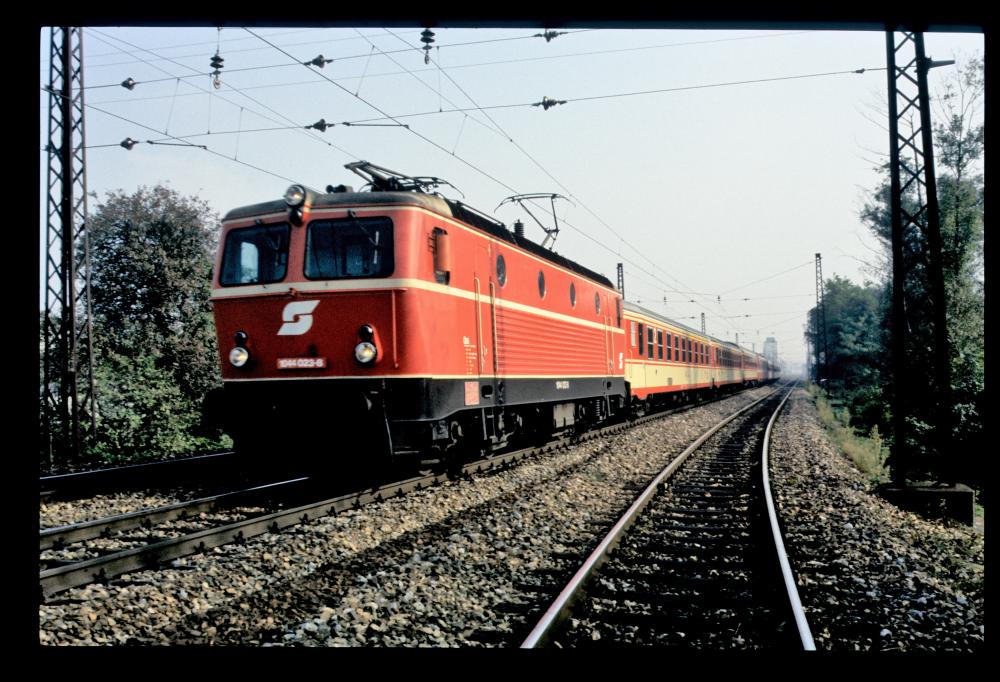

1044.023, Pöchlarn, 12.10.1986

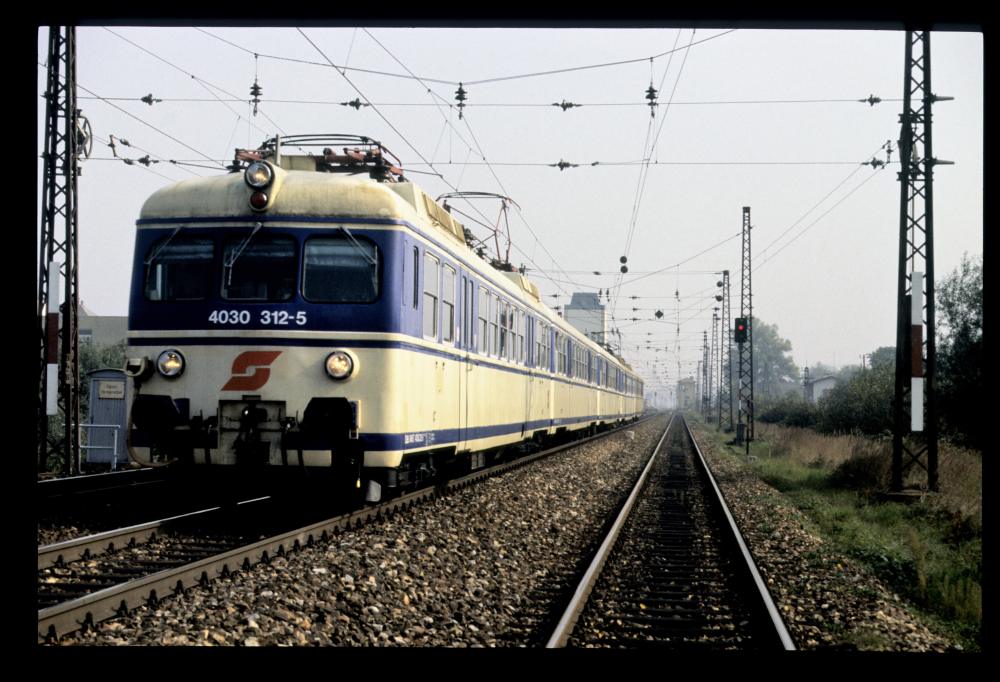

4030.312, Pöchlarn, 12.10.1986

Donnerstag, 13. Dezember 2012

Bahnhof an der Grenze: Loipersbach-Schattendorf, 1986

Als buchstäblich letzten Bahnhof auf dieser von Wiener Neustadt ausgehenden Strecke habe ich Loipersbach-Schattendorf besucht, wo ich mich mit vier Fotos begnügt habe.

Nach der Ankunft kam mir die 2050.010 entgegen, die früher in Neudörfl einen Ölzug Richtung Ungarn bespannt hatte. Am Ausweichgleis stand der Triebwagen, der mich von Wiesen hierhergebracht hatte:

2050.010 und 5046.205, Loipersbach-Schattendorf, 4.10.1986

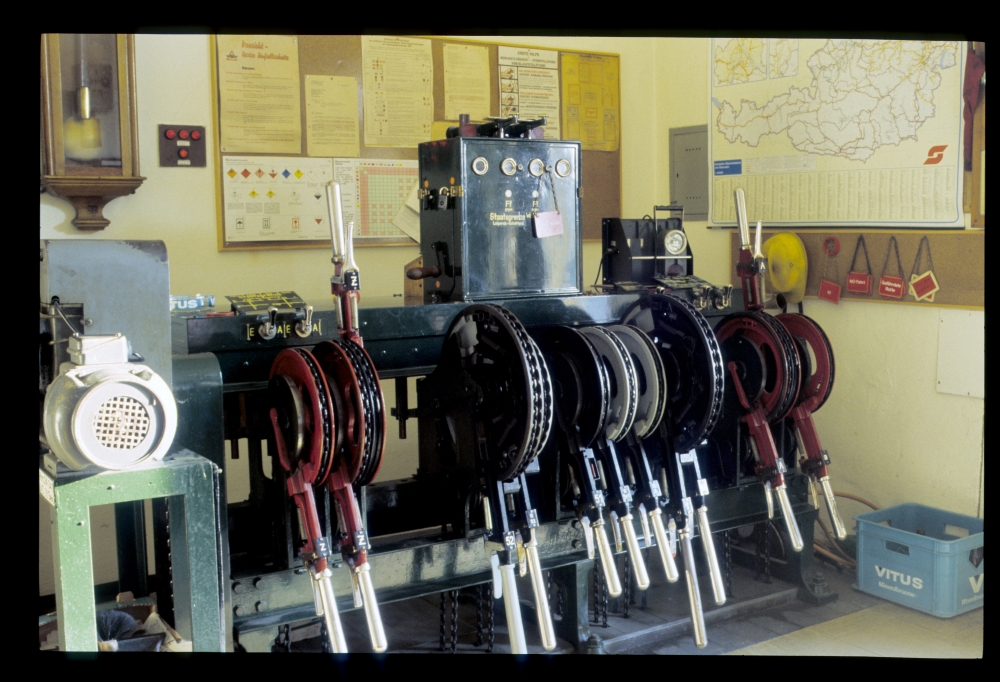

Am Mittelstellwerk waren die Knaggen wieder nach Gleisen sortiert und daher nach E oder A umlegbar. Von den drei kleineren Hebeln ist der mittlere ein Riegelhebel für einen Gleissperrschuh, so wie in Neudörfl:

Mittelstellwerk, Loipersbach-Schattendorf, 4.10.1986

An der Wand hinter dem Stellwerk war der "Sprachspeicher" aufgehängt, ein Tonbandgerät, das automatisch jedes Telefonat nach Ungarn aufzeichnete, um bei Streitfällen einen Nachweis der geführten Gespräche zu haben:

Signalantrieb, Hebelbank, Sprachspeicher, Loipersbach-Schattendorf, 4.10.1986

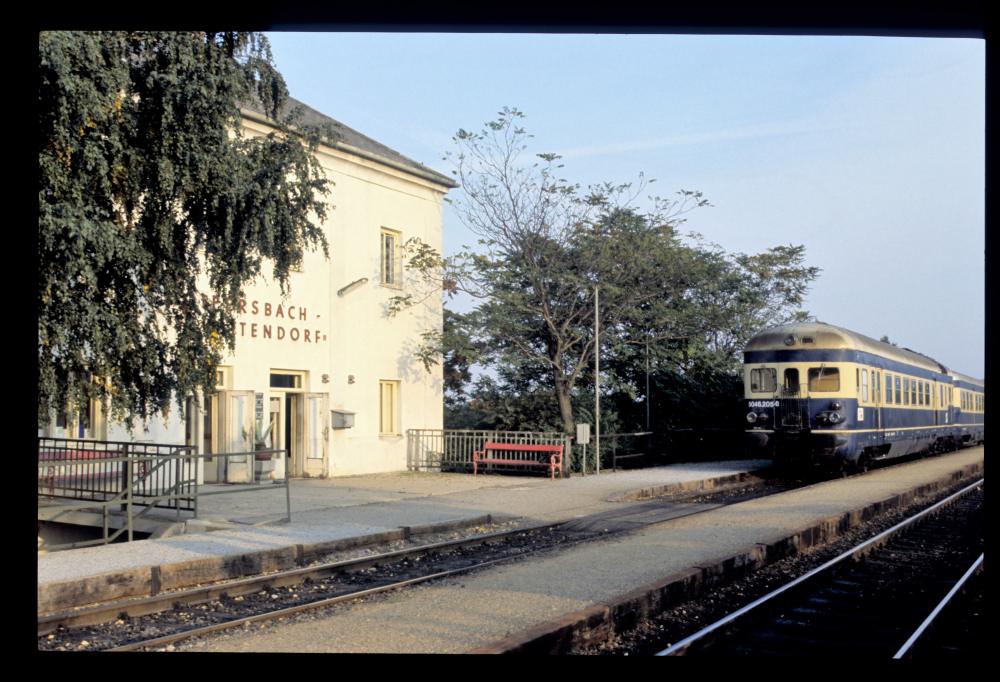

Und zuletzt wie üblich ein Bild des Bahnhofs, diesmal mit dem wartenden Triebwagen:

Bahnhof, 5046.205, Loipersbach-Schattendorf, 4.10.1986

Eine Linkliste der Bahnhöfe dieser Fahrt findet sich beim Posting zu Bad Fischau-Brunn.

Dienstag, 11. Dezember 2012

12SA-Stellwerk in Wiesen-Sigleß, 1986

Die Halte- und Ladestelle Wiesen-Sigleß war früher einmal ein Bahnhof gewesen, mit einem 12SA-Mittelstellwerk in einem eigenen Gebäude. Mittlerweile war die Hälfte der Stellwerksanlage abgebaut – übrig waren aber noch immer zwei Fahrstraßenstangen, zwei Hauptsignalhebel für die Deckungssignale und Hebel für die zugehörigen Vorsignale:

12SA-Stellwerk, Wiesen-Sigleß, 4.10.1986

Die Doppelstellerhebel waren eigentlich nicht mehr nötig, da die Deckungssignale nur einflügelig freizustellen waren (und vermutlich auch einflügelige Signale waren – das habe ich aber leider nicht dokumentiert). Interessanterweise kommt der jeweils linke Hebelschaft der Doppelstellerhebel ohne Handfalle aus – bei meinem 12SA-Stellwerk ist das nicht so:

12SA-Stellwerk, Wiesen-Sigleß, 4.10.1986

Die zwei Fahrstraßenstangen verschlossen im verschobenen Zustand über aufgesetzte Schlösser die Weichen, die ins Ladegleis führten:

Fahrstraßenstangen und -schloss am 12SA-Stellwerk, Wiesen-Sigleß, 4.10.1986

Links der umgelegte Fahrstraßenhebel, daneben der nach oben umgelegte Vorsignalhebel a, hinten der Abhängigkeitsschieber zwischen Vor- und Hauptsignal und dann der umgelegte Hauptsignalhebel A (das Bezeichnungsschild schaut daher nach hinten):

12SA-Stellwerk, Wiesen-Sigleß, 4.10.1986

Hier sieht man vom Hebel für das Hauptsignal A den anderen Hebelschaft, der nie mehr nach unten umgelegt wird. Vor dem Hebel sitzt ein zweites Schloss, diesmal ohne Schlüssel – was das wohl war?

12SA-Stellwerk, Wiesen-Sigleß, 4.10.1986

In der Ecke standen vier Propangasflaschen für die nächsten 6 Wochen (glaube ich ...) Signalbeleuchtung:

Gasflaschen für Signallampen, Wiesen-Sigleß, 4.10.1986

Hier sieht man die 12SA-Anlage nocheinmal von der Seite:

12SA-Stellwerk, Wiesen-Sigleß, 4.10.1986

Und hier ist das kleine Stellwerksgebäude mit dem riesengroßen Fenster und einem Schrankenantrieb. Durch das Fenster sieht man deutlich die Signalhebel und auch die zwei nach innen umgelegten Fahrstraßenhebel:

Stellwerk, Wiesen-Sigleß, 4.10.1986

Zuletzt noch ein Bild des eher viereckigen Bahnhofs mit dem Stellwerkchen unter einem großen Baum:

Bahnhof, Wiesen-Sigleß, 4.10.1986

Montag, 10. Dezember 2012

Mattersburg, 1986

In Mattersburg habe ich nur drei Fotos aufgenommen. Das erste zeigt das Mittelstellwerk. Nach einer langen Reihe von Bahnhöfen, wo die Fahrstraßenknaggen nach Gleisen geordnet waren und daher jeweils nach "E" – für Einfahrt – oder "A" – Ausfahrt – umgelegt werden konnten, sind sie hier wieder nach Richtungen sortiert und werden daher zu Gleisnummern umgelegt:

Mittelstellwerk, Mattersburg, 4.10.1986

DIe Auflösung der Fahrstraßen erfolgt hier mit Schlüsselschalter und Induktor:

Auflöseschlüsselschalter und Induktor, Mattersburg, 4.10.1986

Und als drittes Foto eines vom Bahnhof:

Bahnhof, Mattersburg, 4.10.1986
