Samstag, 2. Dezember 2017

Schweden 1989: Bahnhöfe an der nördlichen Inlandsban

English version of this posting

Auf der Fahrt auf der Inlandsban nach Vilhelmina habe ich ein paar der "centrallås" aufgenommen. Das erste stand in Lit, nördlich von Östersund:

Stellwerk, Lit, 20.7.1989

Stellwerk, Lit, 20.7.1989

Bahnhof, Lit, 20.7.1989

Jämtlands Sikås hatte eine Spezialanfertigung, mit Bauteilen eines alten Kurbelstellwerks:

Stellwerk, Jämtlands Sikås, 20.7.1989

Stellwerk, Jämtlands Sikås, 20.7.1989

Die Schlüssel sind hier alle in ihren Schlössern – auch der K14-Schlüssel für die Durchschaltung –, aber nicht alle sind umgesperrt:

Stellwerk, Jämtlands Sikås, 20.7.1989

Das Bahnhofsgebäude habe ich erst beim Wegfahren gegen die Sonne aufgenommen:

Bahnhof, Jämtlands Sikås, 20.7.1989

Das folgende Bild zeigt das Vorsignal von Ulriksfors. Das blinkende grüne Licht bedeutet "Vorsicht", also "Halt erwarten" am Einfahrsignal – "Freie Fahrt" wird mit einem weißen Blinklicht angezeigt. Die Farben haben also am Vorsignal die Bedeutungen, die sie in Mitteleuropa vor ca. 1920 hatten!

Vorsignal, Ulriksfors, 20.7.1989

Brücke vor Ulriksfors, 20.7.1989

Noch eine Brücke vor Ulriksfors, 20.7.1989

Bahnanlagen, Ulriksfors, 20.7.1989

In Ulriksfors gab's Sandwiches für alle Fahrgäste – allerdings musste man sich anstellen:

Bahnhof und Essensausgabe, Ulriksfors, 20.7.1989

Die schon versorgten Fahrgäste warten am Bahnsteig:

SJ Y1 1319, Ulriksfors, 20.7.1989

Das Einfahrsignal A steht noch auf frei, wie man am Stellwerk sieht. Die Vorsignallampen scheinen anzuzeigen, dass das Blinklicht an den Vorsignalen funktioniert – sie sollten also wohl immer leuchten (oder zumindest immer, wenn eine Fahrstraße festgelegt ist). In der Mitte des Stellwerks sieht man noch die Bedienung und Anzeigen für einen Schranken:

Stellwerk, Ulriksfors, 20.7.1989

Kurz darauf steckt ein Schlüssel im Schloss! – um das Signal zurückzustellen?

Stellwerk, Ulriksfors, 20.7.1989

Zuletzt habe ich noch dieses Bild einer ortsbedienten Weiche ohne Spitzenverschluss aufgenommen:

Weiche, Ulriksfors, 20.7.1989

Freitag, 1. Dezember 2017

Schweden 1989: Östersund

English version of this posting

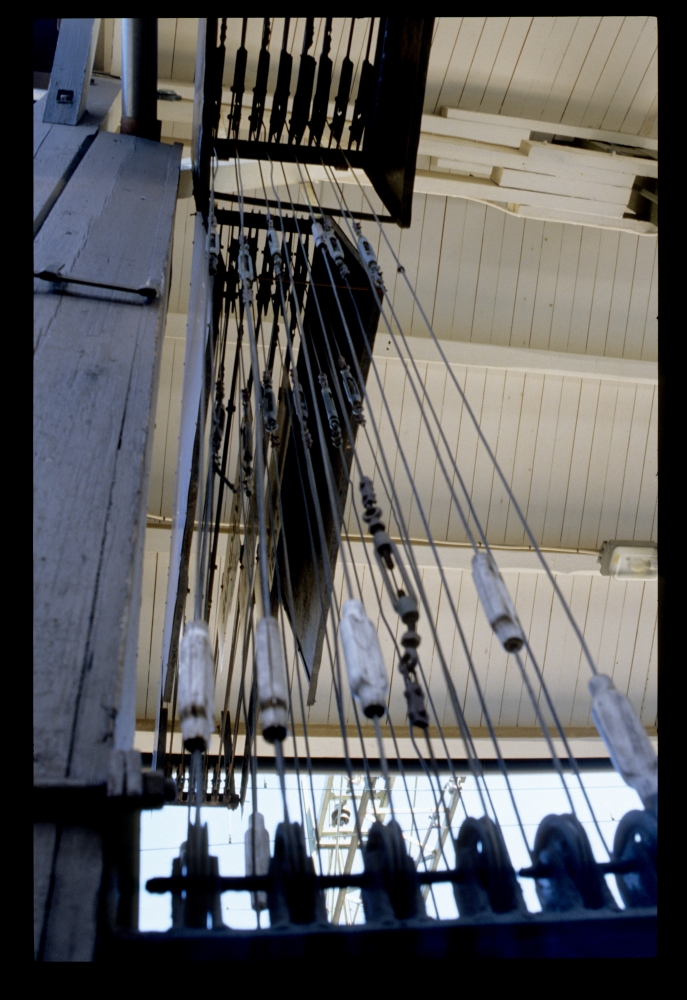

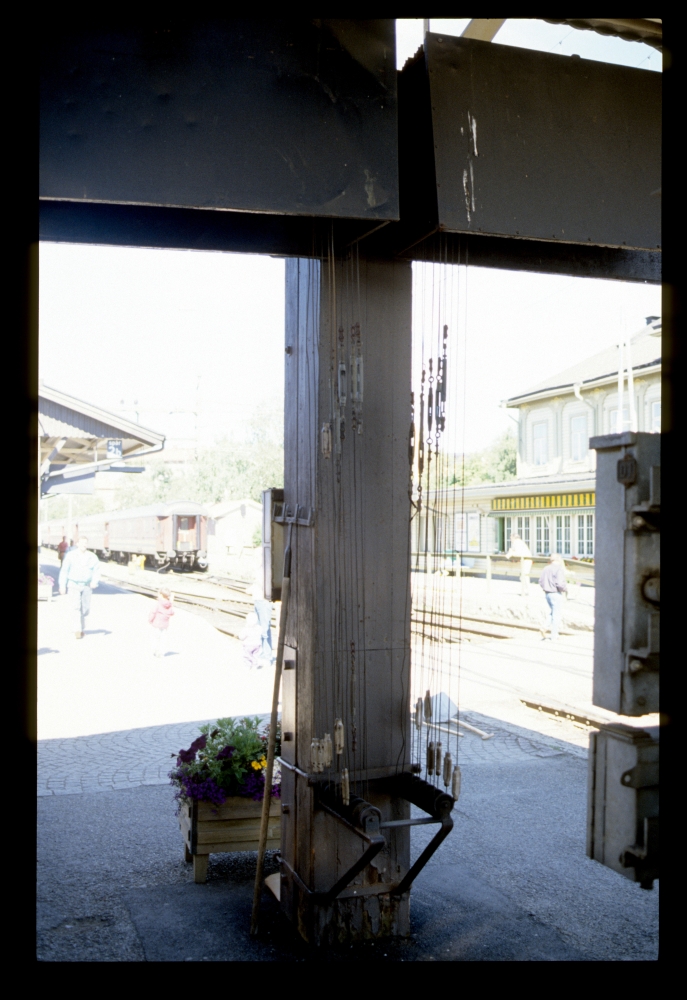

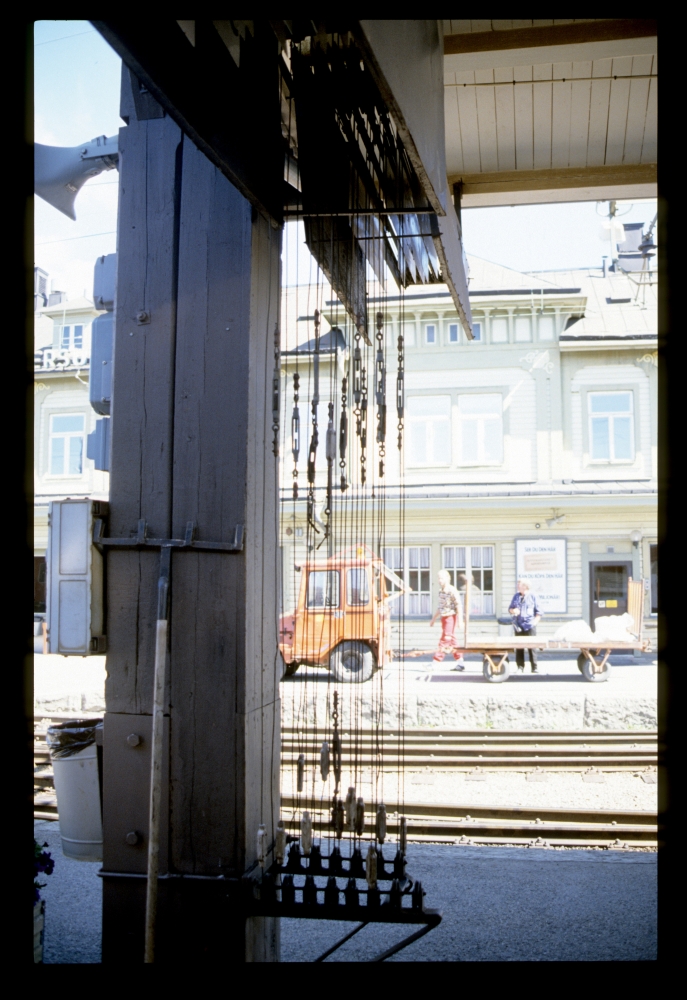

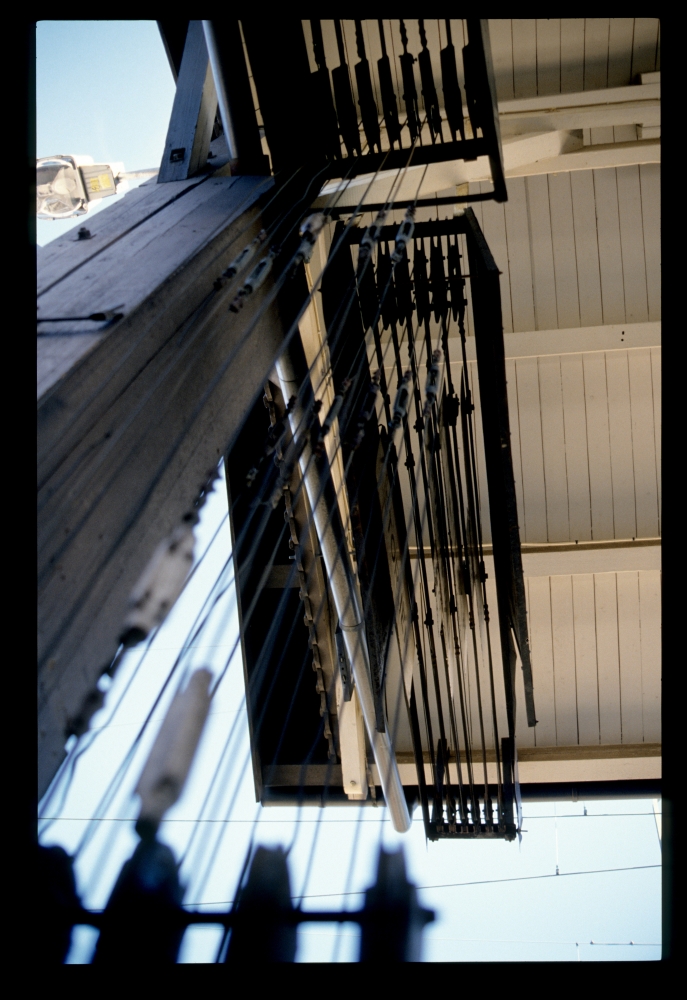

In Östersund haben wir einige Stunden Aufenthalt gehabt, in denen ich nur am Bahnhof herumgerannt bin. Begeistert hat mich der rein mechanische Zuganzeiger:

Zuganzeiger, Östersund, 20.7.1989

Zuganzeiger, Östersund, 20.7.1989

Zuganzeiger, Östersund, 20.7.1989

Zuganzeiger, Östersund, 20.7.1989

Zuganzeiger, Östersund, 20.7.1989

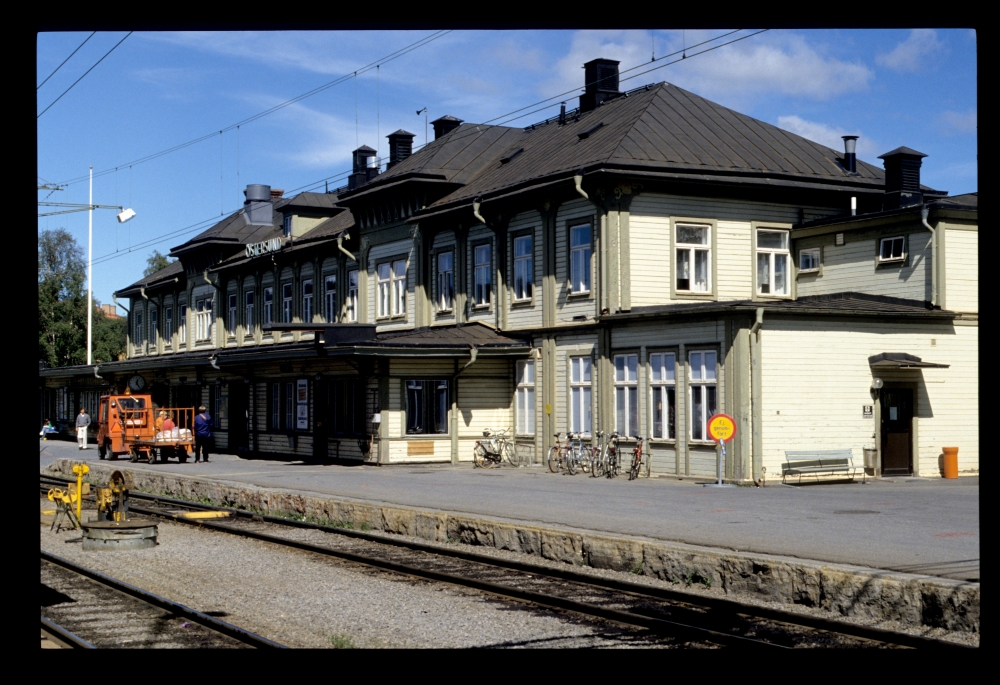

Zwischendurch habe ich einmal ein Bild des Bahnhofsgebäudes aufgenommen:

Bahnhof, Östersund, 20.7.1989

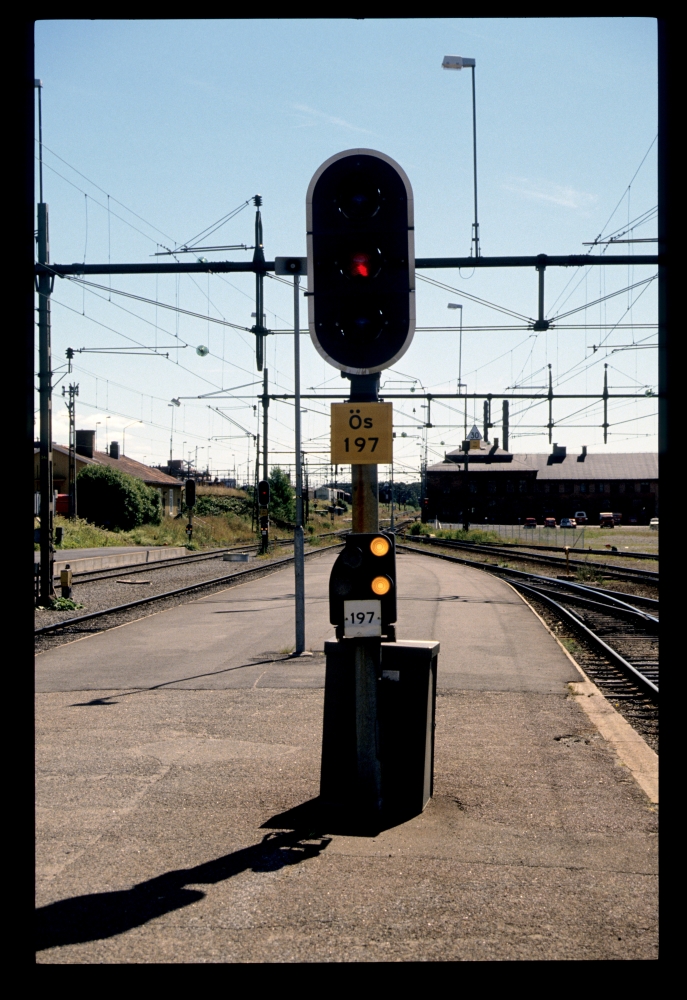

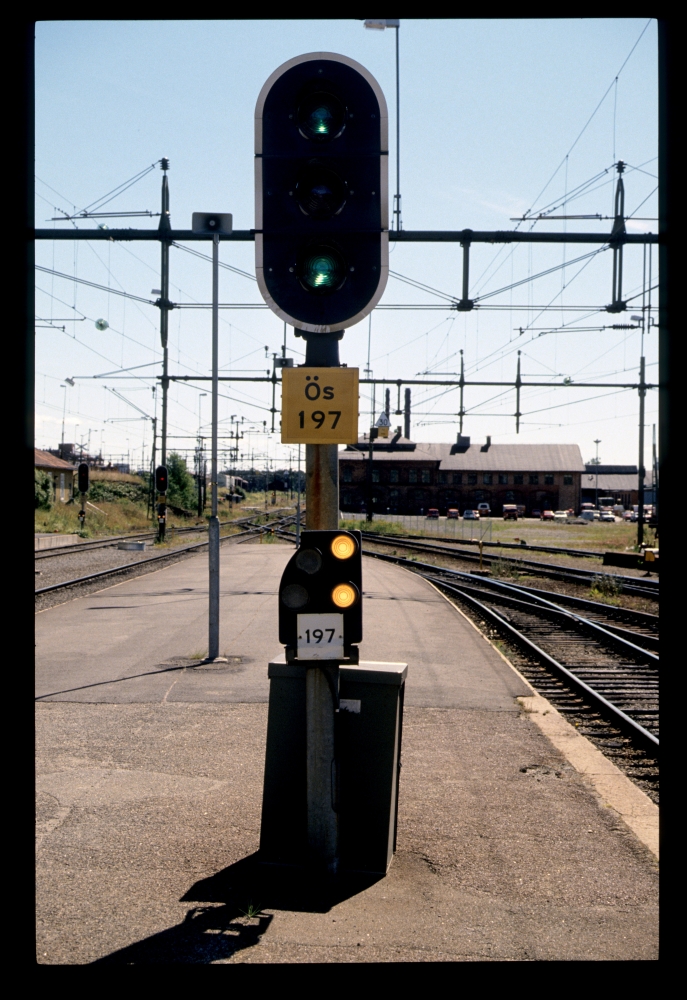

Am Ausfahrsignal Ös 197 erlaubt das Sperrsignal 197 die Vorbeifahrt:

Ausfahrsignal Ös 197 und Sperrsignal 197, Östersund, 20.7.1989

Hier sieht man das Hauptsignal nun auch in Freistellung, einmal weit im Hintergrund ...

Bedienpult für Abfahrsignale, Östersund, 20.7.1989

... und dann aus der Nähe:

Ausfahrsignal Ös 197 und Sperrsignal 197, Östersund, 20.7.1989

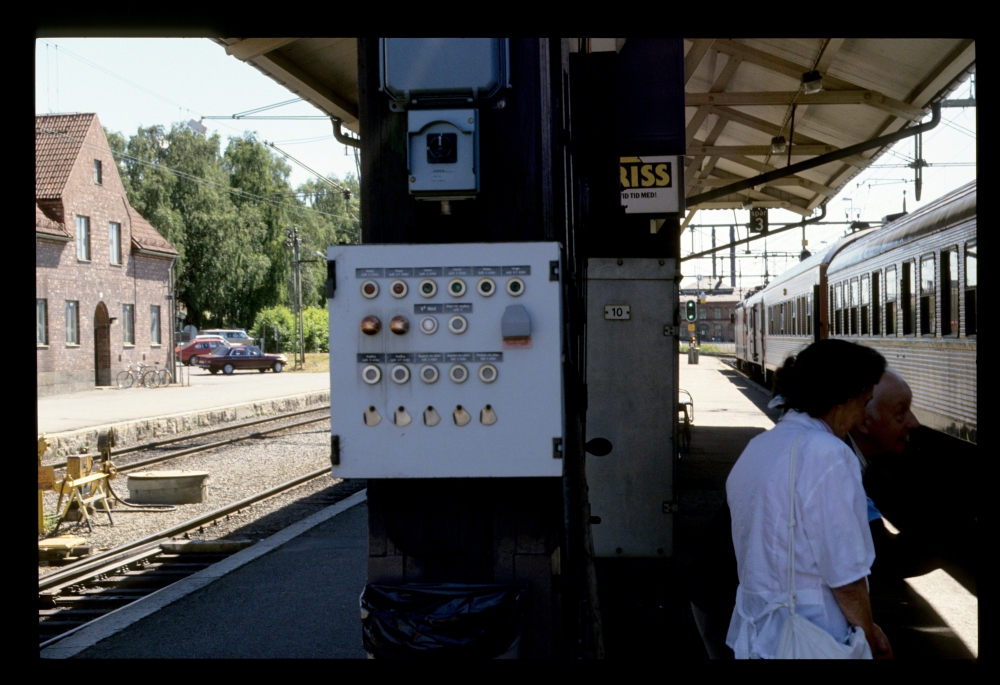

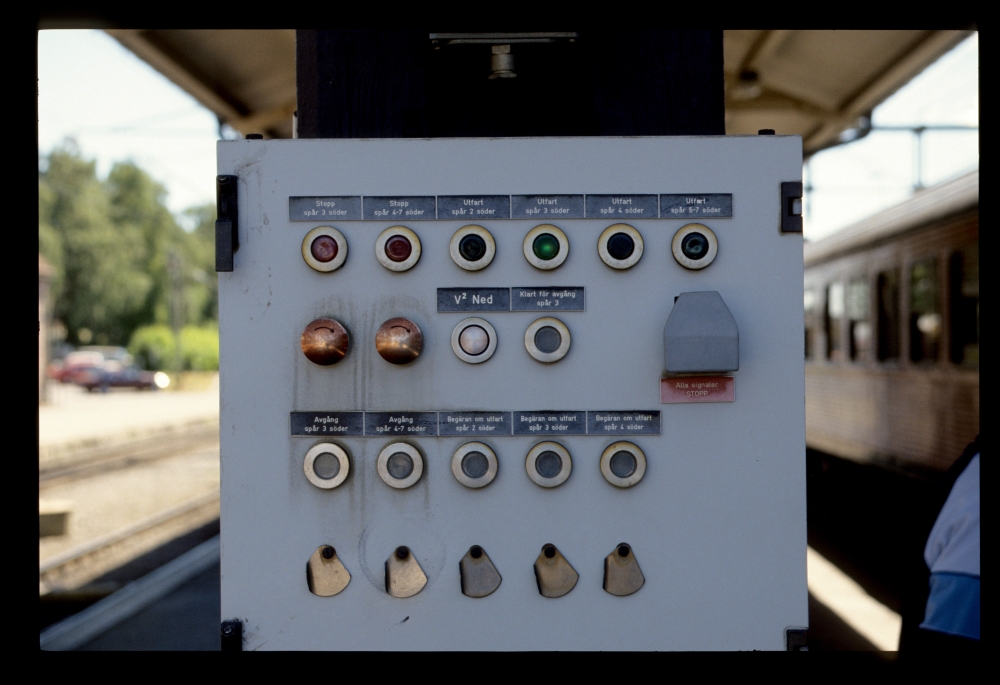

Am Bedienpult leuchtet die Grünlampe unter "Utfart spår 3 söder", also "Ausfahrt Gleis 3 südwärts":

Bedienpult für Abfahrsignale, Östersund, 20.7.1989

Der Lokführer wartet auf die Abfahrt:

Lokführer, Östersund, 20.7.1989

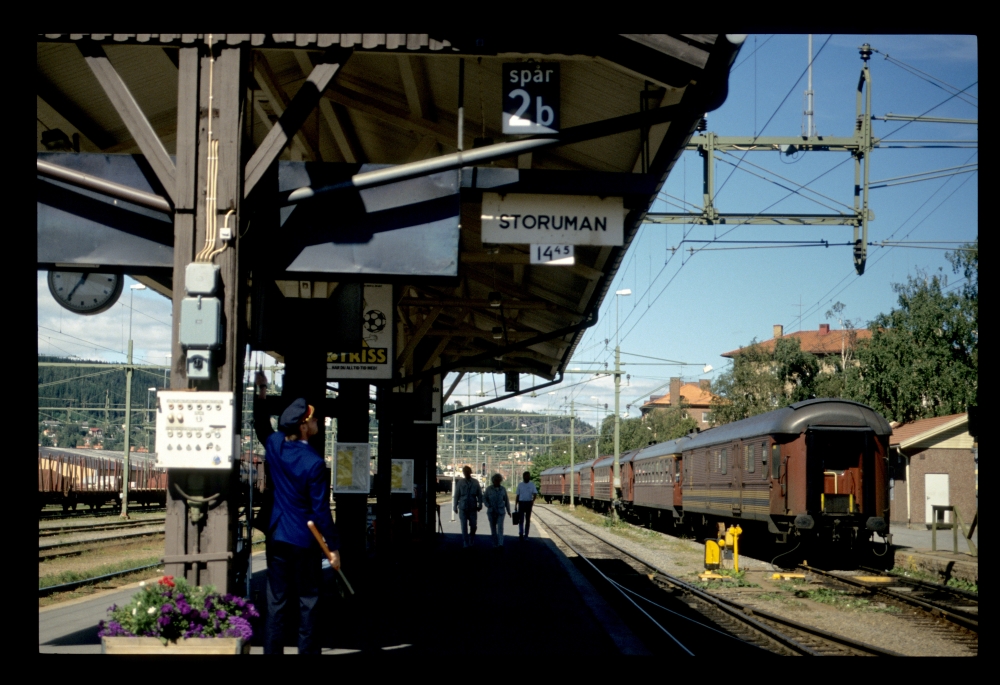

Schlecht erkennbar stellt hier der Fahrdienstleiter den nächsten Zug am mechanischen Zuganzeiger ein:

Umstellen des Zuganzeigers, Östersund, 20.7.1989

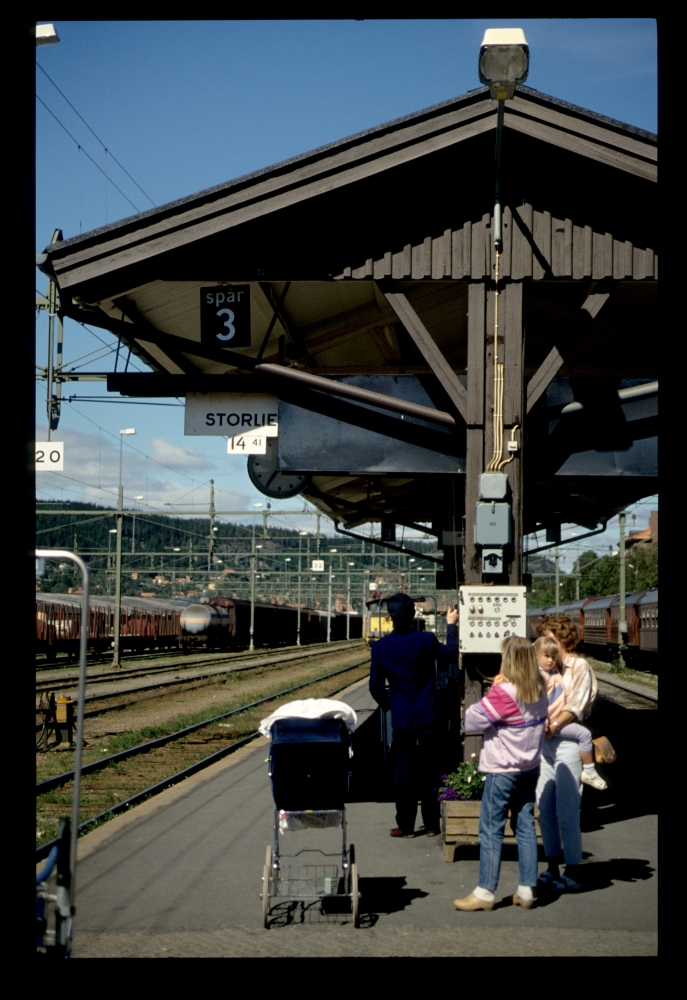

Auch unser Zug auf der Inlandsban wird schon angezeigt – es dauert aber noch über zwei Stunden, bis er abfahren wird:

Umstellen des Zuganzeigers, Östersund, 20.7.1989

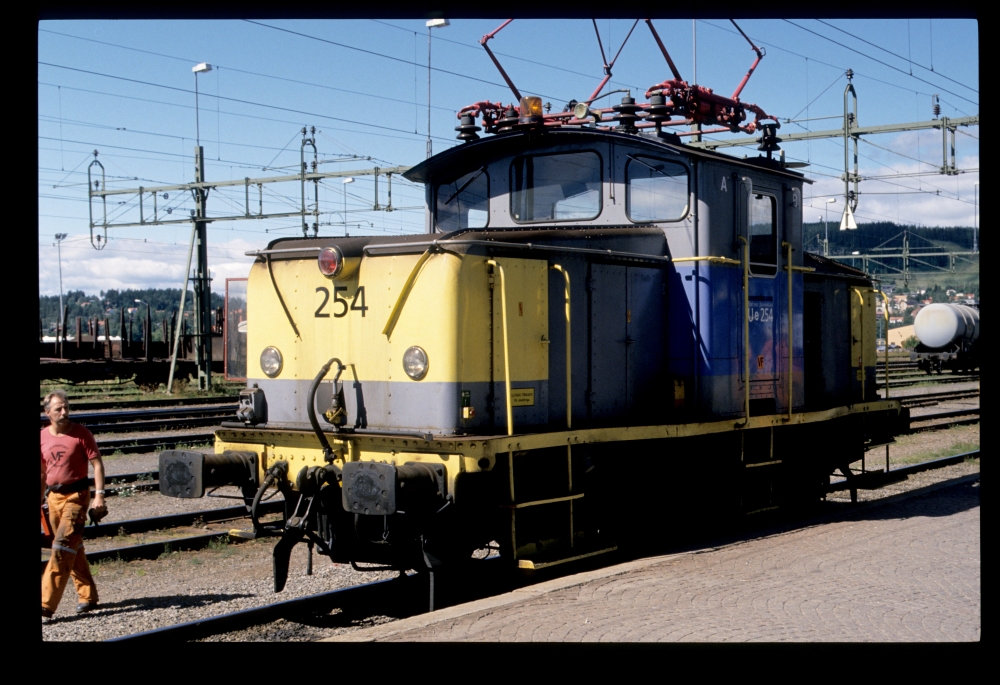

Also gibt's weitere Fotos, z.B. von einer Verschublok:

SJ Ue 254, Östersund, 20.7.1989

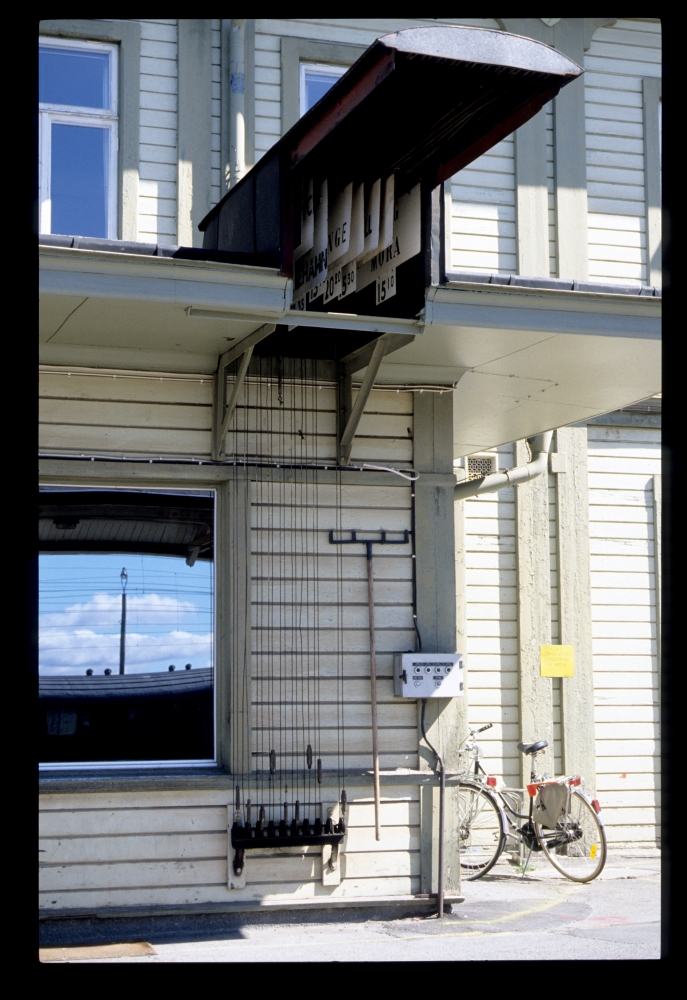

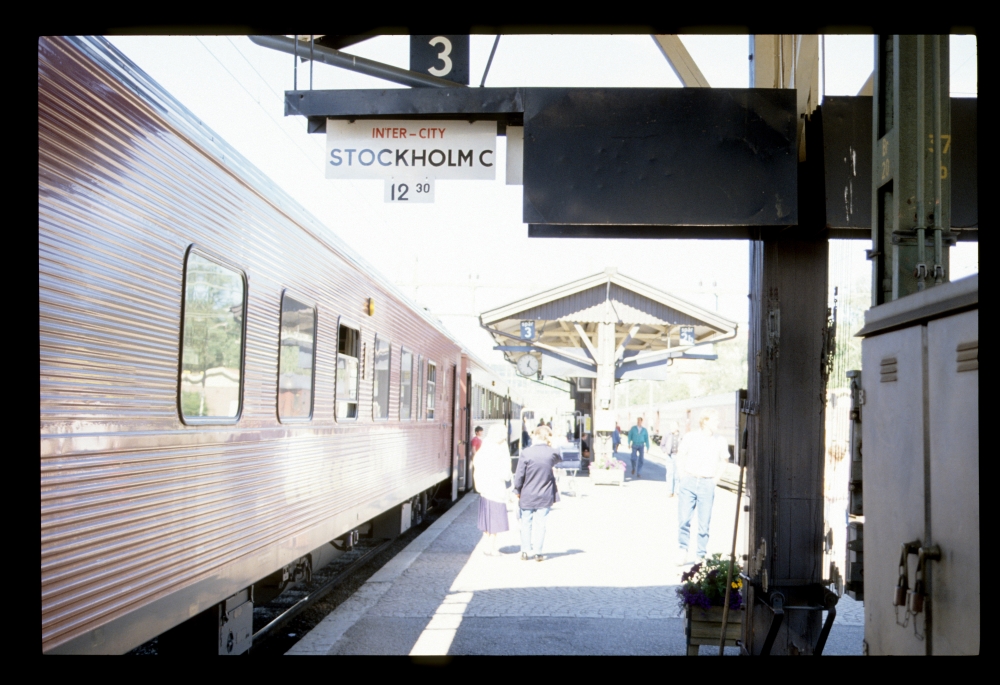

Auch am Hausbahnsteig befand sich ein mechanischer Zuganzeiger:

Zuganzeiger am Hausbahnsteig, Östersund, 20.7.1989

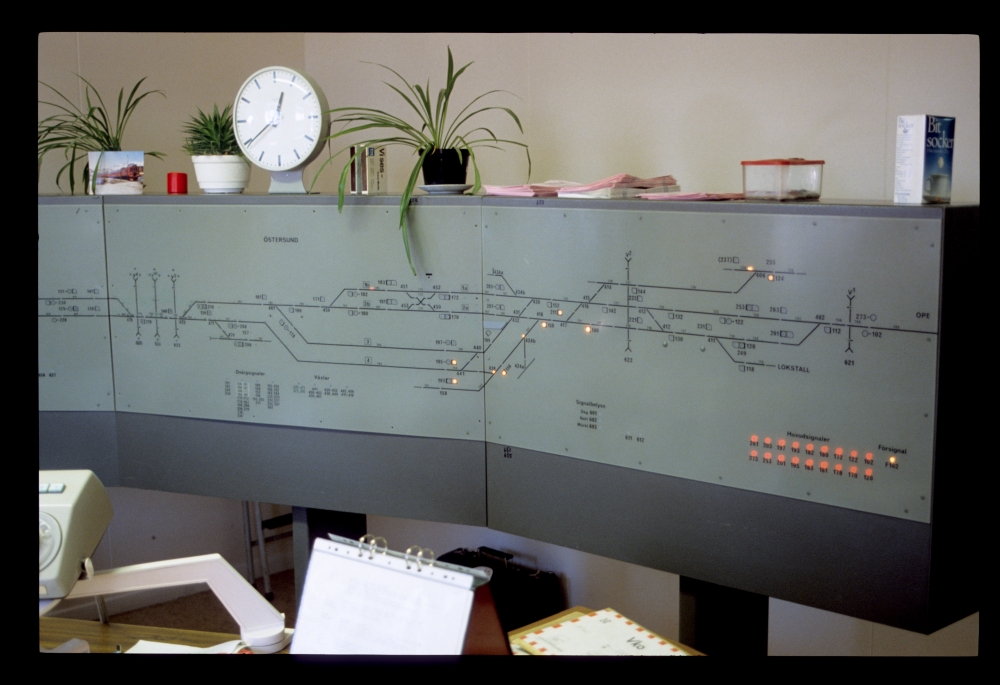

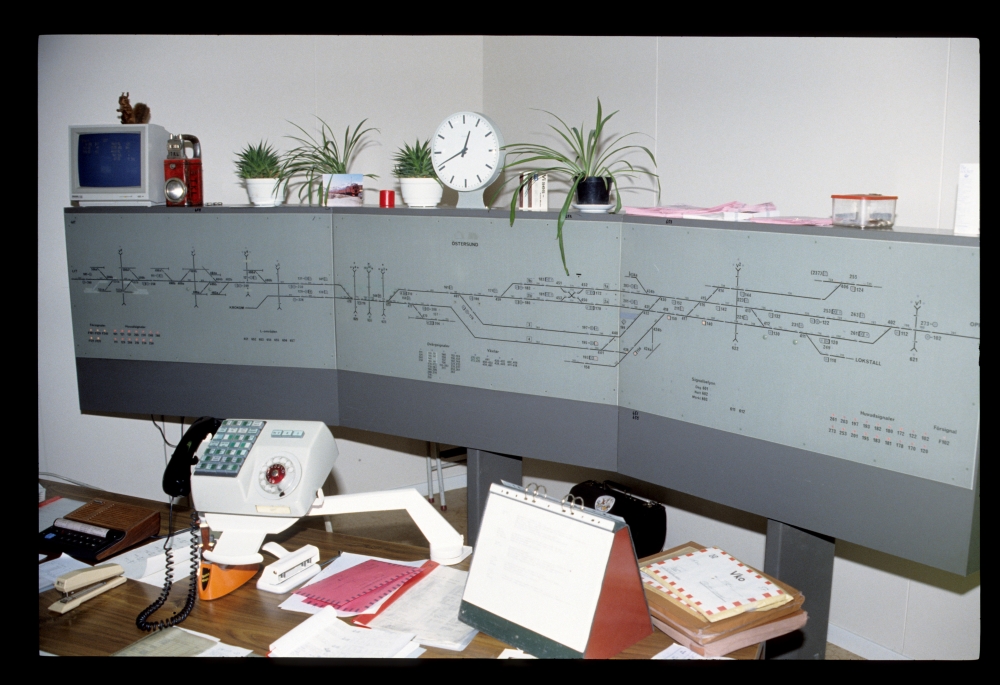

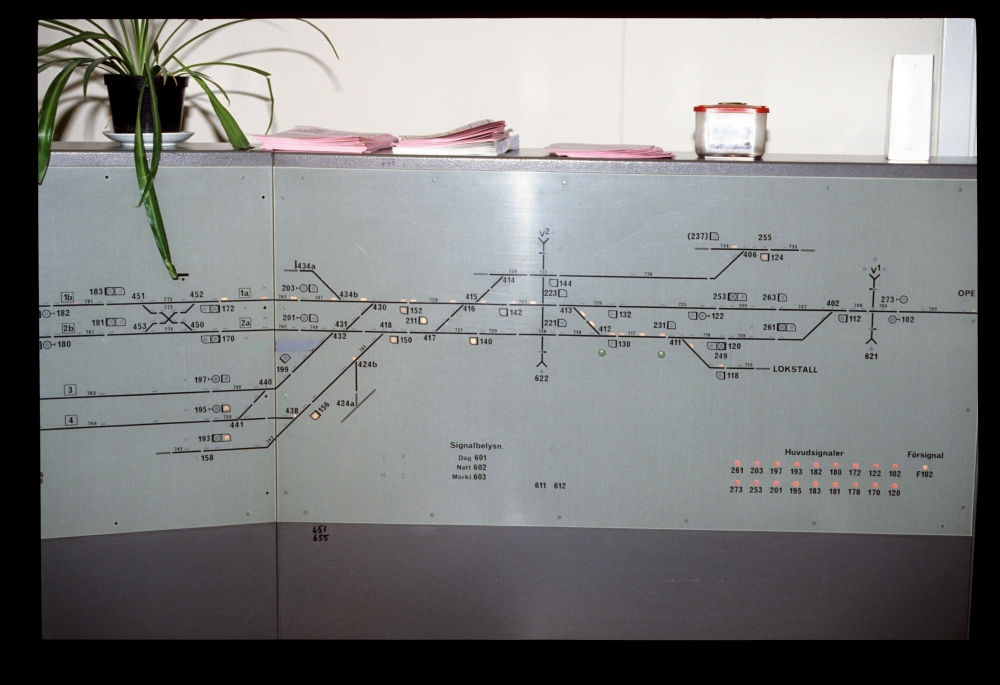

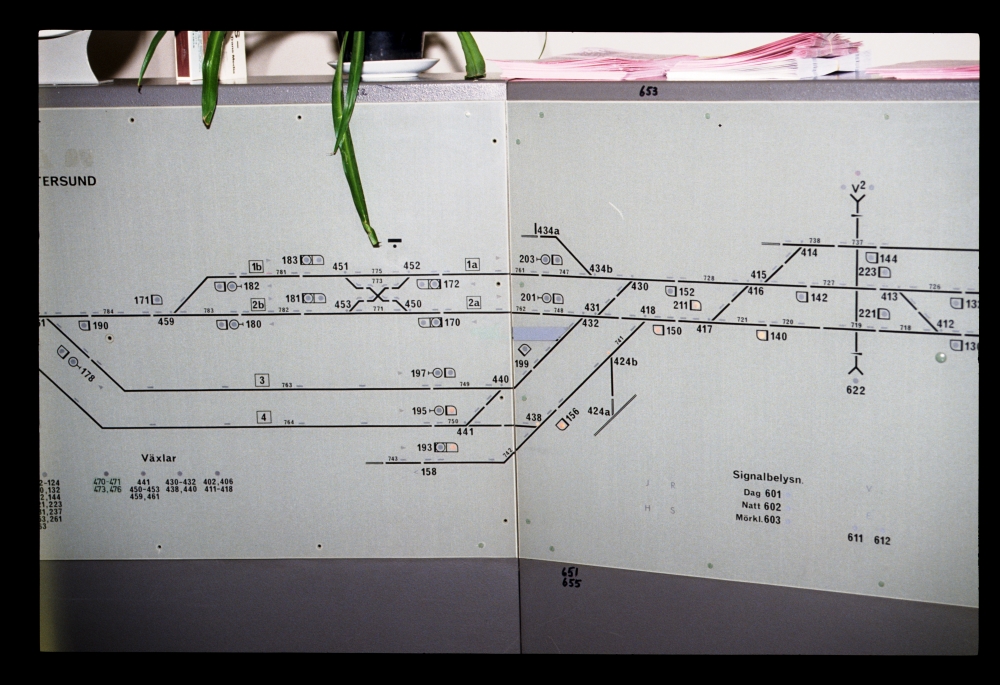

In der Fahrdienstleitung stand die Panoramatafel eines Relaisstellwerk des Typs 65 (das Bedienpult habe ich leider nicht aufgenommen):

Stellwerk, Fahrdienstleitung, Östersund, 20.7.1989

Stellwerk, Fahrdienstleitung, Östersund, 20.7.1989

Stellwerk, Fahrdienstleitung, Östersund, 20.7.1989

Stellwerk, Fahrdienstleitung, Östersund, 20.7.1989

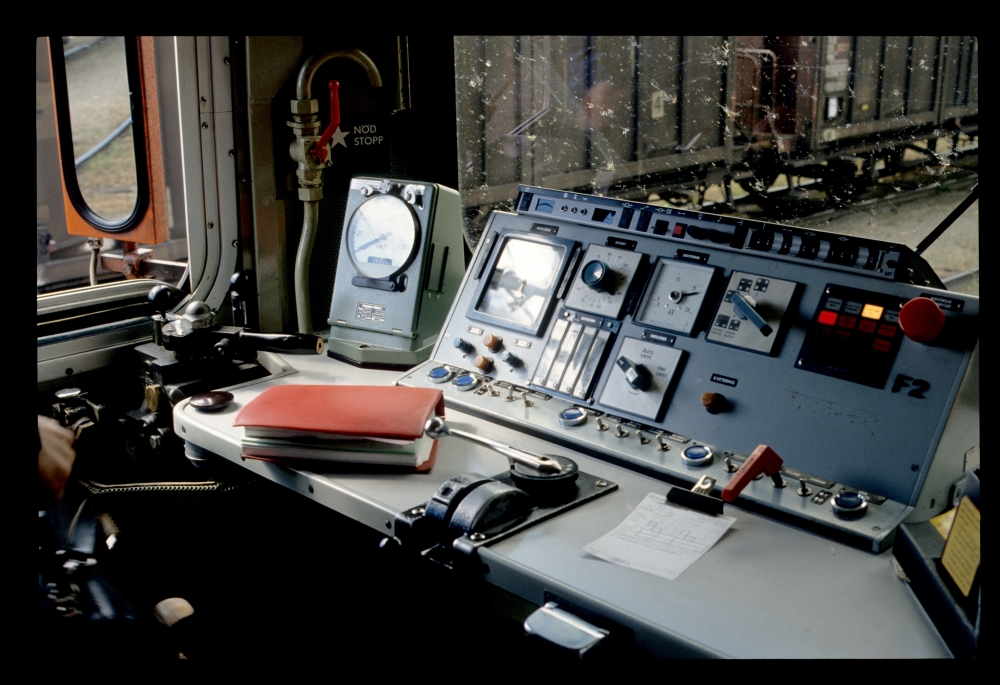

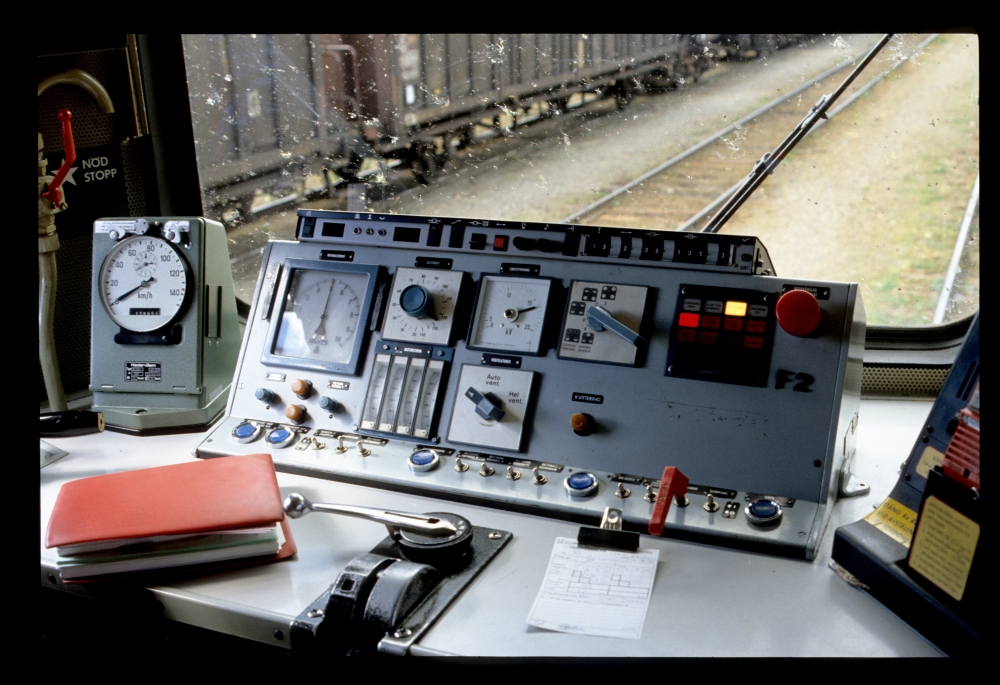

Ein Lokführer hat mich kurz auf den Führerstad seiner Rc4 steigen lassen:

Führerstand SJ Rc4 1298, Östersund, 20.7.1989

SJ Rc4 1298, Östersund, 4.8.1989

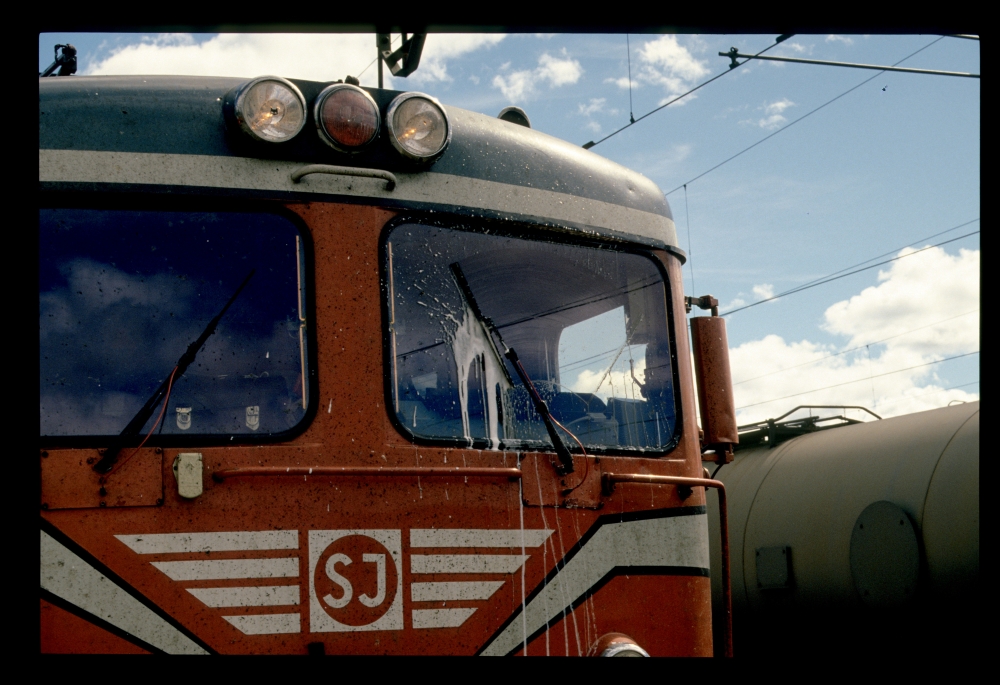

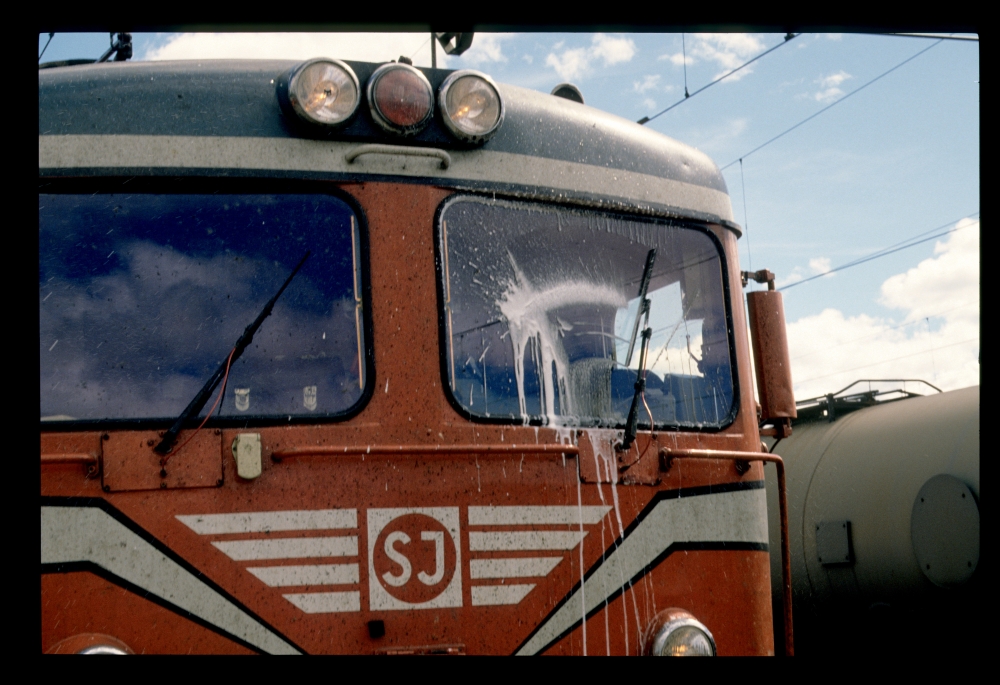

Kurz darauf hat er die Fliegen von den Scheiben zu spülen versucht (in diesem heißen Sommer war die Mückenplage in der seenreichen Landschaft extrem):

SJ Rc4 1298, Östersund, 20.7.1989

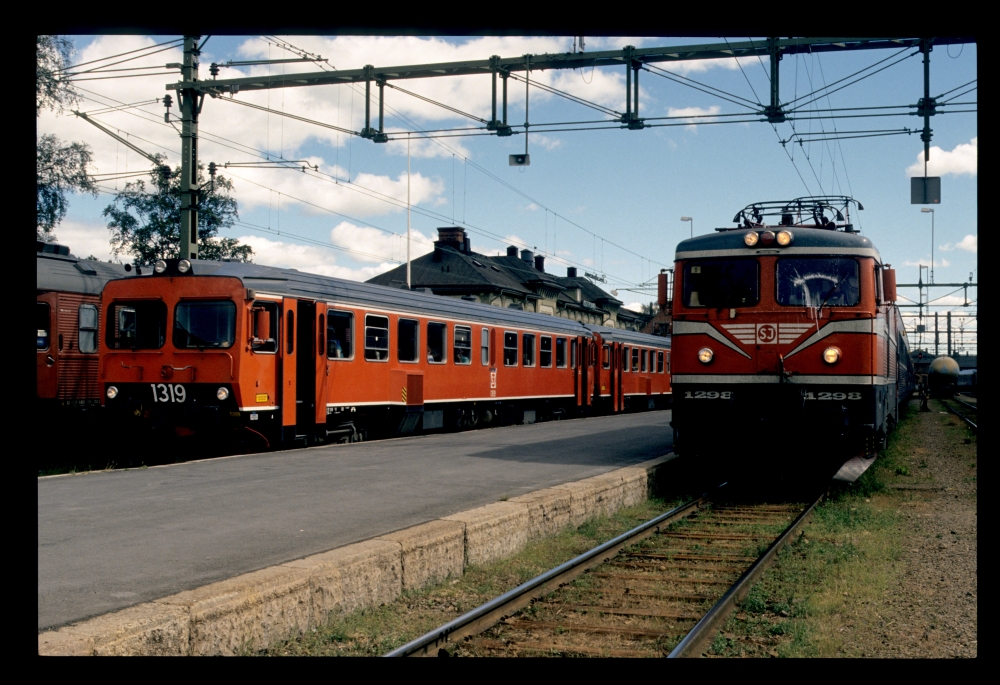

SJ Y1 1319 und SJ Rc4 1298, Östersund, 20.7.1989

SJ Rc4 1298, Östersund, 20.7.1989

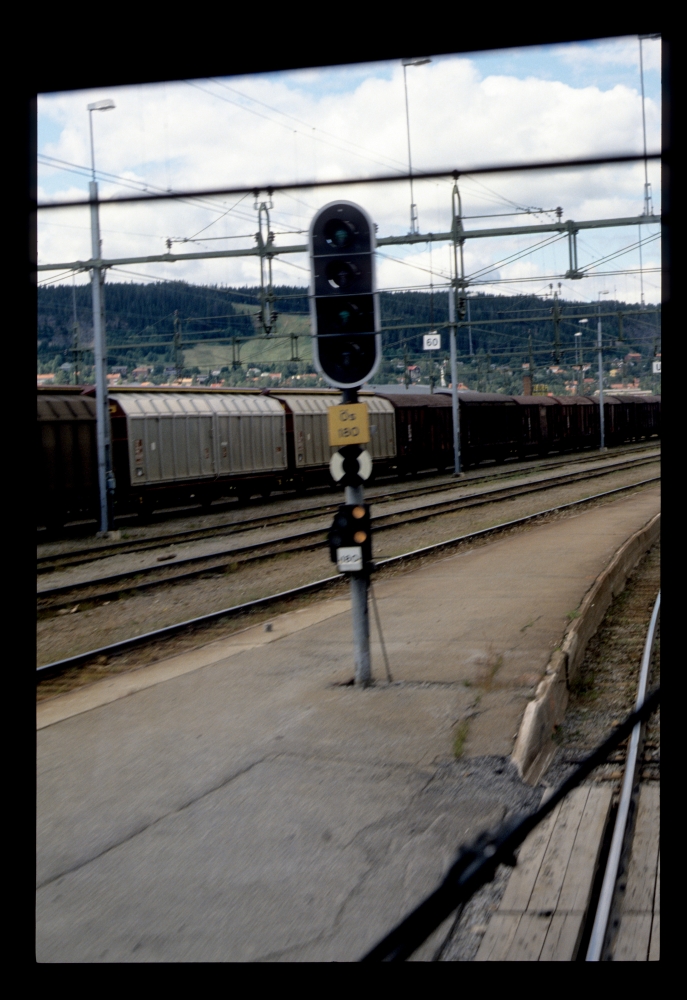

Und dann haben wir uns im Fiat-Triebwagen auf die Reise Richtung Norden gemacht. Nur schlecht zu erkennen sind die zwei grünen Lampen am Signal Ös 180:

Ausfahrsignal Ös 180 und Sperrsignal 180, Östersund, 20.7.1989

Donnerstag, 30. November 2017

Schweden, 1989: Eine schwierige Zugkreuzung in Ånn

English version of this posting

Jetzt sind wir schon weit im Norden, an der Mittban nach Östersund und weiter nach Storlien in Norwegen. Wir wollten zwar zur Inlandsban nach Östersund, sind aber – weil der Nachtzug von Stockholm dort zu früh ankam – ein Stück weiter bis Ånn gefahren und von dort später einige Stationen zurück. In der kleinen Station Ånn war eine ziemliche Menge an Zügen unterwegs, und zum Schluss kam es noch zu einer interessanten Zugkreuzung.

Das Stellwerk in Ånn war ein "centrallås" (Zentralschloss), allerdings mit handgestellten Weichen ("klotväxels" = "Kugelweichen" nach den runden Stellgewichten), die vom Stellwerk bei Zugfahrten nur elektrisch verriegelt wurden. Am ersten Bild sieht man dieses Stellwerk, das an der Wand des Bahnhofsgebäudes montiert war.

Leider fehlt mir viel Wissen darüber, was die diversen Anzeigen bedeuten. Ich schreibe hier einmal eine Liste, mit meinen Vermutungen oder Fragen in kursiv:
  • Ganz unten befinden sich zwei Fahrstraßenhebel. Der linke ist beschriftet mit A1 und A1o, der rechte mit B1 und B1o. Die mit "o" bezeichneten Fahrstraßen werden bei Durchschaltung des Bahnhofs eingestellt: Mit dem Schlüssel K14 werden dann die Signale für Durchfahrten in beiden Richtungen freigestellt. Offenbar werden nur die Einfahrstraßen damit mechanisch ausgewählt; und signalisierte Einfahrten auf Gleis 2 sind offenbar nicht möglich – obwohl wir später eine Einfahrt auf Gleis 2 sehen werden!
  • In der Reihe darüber befinden sich die Schlüsselschalter der Hauptsignale, die alle mit einem Schlüssel vom Typ K15 gestellt werden.
  • Neben dem Schloss für Ausfahrsignal C befindet sich das Schloss für den schon erwähnten K14-Schlüssel zum Durchschalten des Bahnhofs, dann ein vorhandener Schlüssel K11 (eine Weiche samt Sperrschuh? "låst" bedeutet "verschlossen") sowie zwei Schlüssel K1 (die Einfahrweichen?).
  • Mechanische Anzeigen darüber zeigen die Stellung der Schlösser. Offenbar werden Signale durch Umsperren des Schlüssels freigestellt, der Schlüssel kann dann aber entnommen werden, wie man beim Signal C sieht, dessen grüne Anzeige leuchtet. Die mechanische Anzeige über dem entsprechenden Schloss ist aber weiß, also wohl "entsperrt".
  • Die Anzeigen für die Hauptsignale in der Reihe darüber zeigen direkt Stopp (mit rot) und Fahrt (mit grün) an. Unterhalb der Hauptsignale befinden sich die Haltwurfschalter für Notfälle.
  • Ganz links und rechts außen befinden sich Anzeigen, die wie Vorsignale markiert sind – auf späteren Fotos sieht man aber, dass sie leuchten, obwohl die Anzeigen der Einfahrsignale rot zeigen. Sie müssen also einen anderen Zweck haben, der mir unklar ist.
  • Darüber befinden sich noch sechs Anzeigen:
    • "Lp låst" ganz außen; meine Vermutung ist, dass dies die Belegtanzeige des Streckenblocks ist. Lp könnte die Abkürzung für "Lastplats" sein, weil viele Strecken in Schweden offenbar mit "Lastplats-blockering" ausgestattet war, also einer Möglichkeit zur Freigabe von zwischen den Bahnhöfen liegenden "Awansts" (Ausweichanschlussstellen, wie das in Deutscland und Österreich heißt) – mir scheint aber, dass diese Einrichtung als vereinfachte Streckenblockung verwendet wurde, weil sie auf so vielen Strecken vorhanden war ...;
    • "Sp a/c" und "Sp b/d" weiter innen; hier könnte es sich um Festlegeanzeigen handeln;
    • "SS 1+" und "SS 2+" ganz innen könnten Gleisbesetzt-Anzeigen für Gleis 1 und Gleis 2 sein.
  • Links neben dem Stellwerk ist ein zusätzliches Kästchen für einen K15-Schlüssel und zwei Anzeigen "Lp låst" und "Lp fri" angebracht. Handelt es sich hier um die tatsächliche Freigabe einer Anschlussbahn ("Lastplats")?

Soviel als "Bildbeschreibung":

Stellwerk, Ånn, 20.7.1989

Am folgenden Bild sieht man, dass links die "Vorsignal-Lampe" leuchtet:

Stellwerk, Ånn, 20.7.1989

Hier steht noch immer unser Nachtzug von Stockholm her:

Rc4 1272 mit Nachtzug, Ånn, 20.7.1989

Rc4 1272, Ånn, 20.7.1989

Am Fabriksschild sieht man, dass zumindest ein Wagen damals ziemlich neu war:

Fabriksschild Kalmar, Ånn, 20.7.1989

Es tut sich was – was auch immer:

Stellwerk, Ånn, 20.7.1989

Am Ausweichgleis wartet ein Schotterzug:

SJ Hg 778 und SJ Hg 664 vor einem Schotterzug, Ånn, 20.7.1989

SJ Hg 778, Ånn, 20.7.1989

Und am dritten Gleis wird eine Stopfmaschine in Bewegung gesetzt – ja, es war ziemlich was los auf dieser kleinen Station:

Stopfmaschine, Ånn, 20.7.1989

Der ziemlich langbeinige Fahrdienstleiter stellt hier was auf dem Stellwerk: Ich denke, dass gerade der Schotterzug ausfährt:

Fahrdienstleiter, Ånn, 20.7.1989

Aus der Ferne aufgenommen, sieht man, dass die innersten Lampen nicht mehr leuchten – ich denke, dass dies bedeutet, dass nun die beiden Hauptgleise frei sind:

Stellwerk, Ånn, 20.7.1989

Aber nicht lange: Bald darauf fährt ein weiterer Zug Richtung Storlien ein:

SJ Rc5 1331, Ånn, 20.7.1989

Und kurz drauf kommt ein Gegenzug! Jetzt wird es spannend (links steht die Stopfmaschine):

SJ Rc5 1342 mit Gegenzug, Ånn, 20.7.1989

Beide Gleise des kleinen Bahnhofs sind besetzt – wir sind in den rechten Zug eingestiegen, der uns nach Östersund bringen sollte:

Beide Gleise besetzt, Ånn, 20.7.1989

Als nächstes ist der zuerst eingefahrene Zug Richtung Storlien weitergefahren. Der zweite Zug aber ist nicht direkt ausgefahren – war der Weg zur (ortsbedienten) Weiche zu weit (aber beim Schotterzug hat das auch funktioniert mit einer Ausfahrt – vielleicht war da aber mehr Zeit ...)? Nein, dieser Zug hat nun über die Einfahrweiche zurückgeschoben – hier sieht man, wie ich bei diesem Manöver den Fahrdienstleiter an der Weiche aufgenommen habe:

Rückwärts über die Einfahrweiche, Ånn, 20.7.1989

Und hier ein Foto kurz danach – unser Wagen ist an der Weiche schon vorbei, die Lok schiebt uns noch, und der Fahrdienstleiter wartet, auf seine Fahne gestützt, ab:

Gleich sind wir ganz draußen, Ånn, 20.7.1989

Und jetzt geht's schon vorwärts am Bahnhof vorbei. Die Uhr sagt, dass die ganze Kreuzung um die 10 Minuten gebraucht hat:

Vorwärts geht's nach Östersund, Ånn, 20.7.1989

Ein letzter unscharfer Blick auf das Stellwerk und den Fahrdienstleiter. Das mit der Gleisbelegtanzeige kann so nicht (oder nicht ganz) stimmen, denn das Gleis 2 ist ja jetzt definitiv frei, trotzdem leuchten am oberen Rand alle sechs Lampen ...:

Stellwerk im Vorbeifahren, Ånn, 20.7.1989
