Von Siena aus sind wir an einem Tag nach Asciano und Rapolano Terme gefahren. Hier sind die Fotos aus Asciano.

Asciano hatte noch "semafori" als Einfahrsignale, und zwar genauer "segnali semaforici di seconda categoria", die mit einer 2 am Signalflügel gekennzeichnet waren. Für diese Signale war als Vorsignalisierung nur eine gelbe Rautentafel aufgestellt:

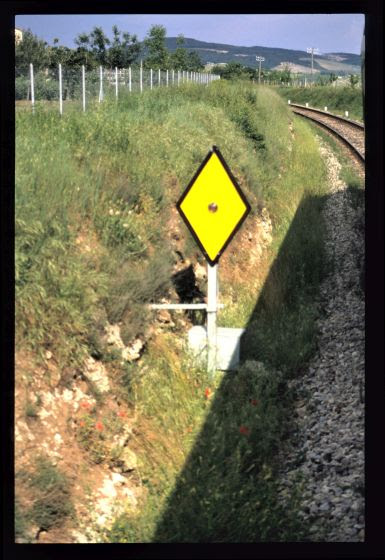

Vorsignaltafel, Asciano, Mai 1990

Einfahrsignal, Asciano, Mai 1990

Nur im Vorbeifahren habe ich das Spannwerk des Einfahrsignals aufgenommen – wir werden uns diese Konstruktion in nächsten Posting genauer ansehen:

Spann- und Ausgleichswerk, Asciano, Mai 1990

Asciano ist ein Abzweigbahnhof, daher gibt es drei Einfahrsignale. Das folgende Bild zeigt die Kurbeln, mit denen sie freigestellt werden können. Das Signal 2 aus Richtung Chiusi (markiert mit CH) steht noch auf frei ("via libera", also "freie Bahn"). Die anderen zwei Kurbeln sind mit "SI" für Siena und "GR" für Grossetto an der Küstenlinie bezeichnet:

Signalkurbeln, Asciano, Mai 1990

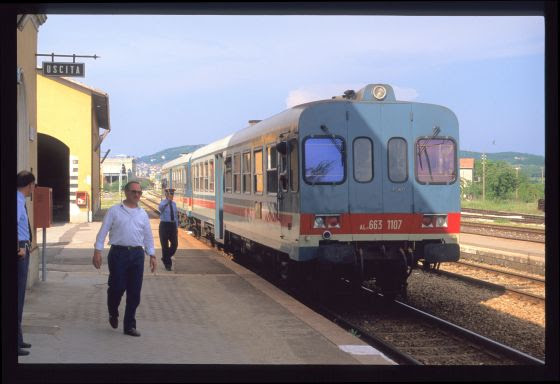

Ganz klassisch gibt der Fahrdienstleiter mit einer grünen Kelle den Abfahrtsbefehl:

ALn663 1107, Asciano, Mai 1990

Bei der folgenden Bender'schen Weichenlaterne leuchtet die Lampe auf einen Reflektor, der das Licht auf die gekrümmte rote Fläche zurückwirft, die dann rötlich leuchtet. Um die Lampe austauschen zu können, ist der Reflektor oben an zwei Scharnieren aufgehängt:

Ortsbediente Weiche mit Weichensignal, Asciano, Mai 1990

An einer anderen Weiche im Gleis daneben habe ich die Mechanik an den Weichenzungen aufgenommen. Bemerkenswert ist der von unten nach oben um den Schienenfuß greifende Hakenverschluss:

Stell- und Riegelstangen einer ortsbedienten Weiche mit Spitzenverschluss, Asciano, Mai 1990

Stell- und Riegelstangen einer ortsbedienten Weiche mit Spitzenverschluss, Asciano, Mai 1990

Offenbar an einem Ausfahrsignal habe ich diese weitere ortsbediente Weiche aufgenommen, bei dem man die Seite des Weichensignals mit dem Richtungspfeil für die Fahrt in die Ablenkung sieht:

Weichenantrieb mit Weichensignal, Asciano, Mai 1990

Ein Kleinwagen stand vor einem Wasserturm im Bereich einer Bahnmeisterei. Links sieht man diverse schrottreife Bauteile:

Wasserturm und ein "Kleinwagen", Asciano, Mai 1990

Hier aus der Nähe eines der Schrottobjekte, ein alter Schrankenantrieb:

Alter Schrankenantrieb, Asciano, Mai 1990

Direkt am Bahnsteig stand dieses Signal, von dessen Bauart ich einige auch in Südtirol gesehen habe. War es ein Abfahrsignal (wozu aber hätte dann der Fahrdienstleiter weiter oben die Kelle benötigt?), oder waren es ökonomisch in der Nähe der Fahrdienstleitung nachgerüstete "Bahnsteig-Ausfahrsignale"? Interessant ist, dass es daneben offenbar auch mindestens ein richtiges Ausfahrsignal gab, das auf dem Weichenfoto weiter oben zu sehen ist:

Abfahrsignal, Asciano, Mai 1990

Zuletzt sieht man hier ein Bild des Bahnhofsgebäudes, des Güterschuppens und – auf beiden Bahnsteigen – der Signale für die Abfahrten:

Bahnhof, Asciano, Mai 1990
