Hier sieht man den Rankapparat in der Fahrdienstleitung mit immerhin fünf Schubknöpfen:
- Ganz vorne die beiden für die zweigleisige Strecke Richtung Tulln.
- Dahinter der eine für die Stockerauer Strecke.
- Dann einer für die eingleisige Strecke nach Krems.
- Und zuletzt der eine für die Franz-Josefsbahn Richtung Gmünd; dahinter sieht man noch die Schubrinne aus der Zeit, als die FJB zweigleisig war.
Befehlswerk Rankapparat, Fdl, Absdorf-Hippersdorf, 1.11.1987
Befehlswerk Rankapparat, Fdl, Absdorf-Hippersdorf, 1.11.1987
Befehlswerk Rankapparat, Fdl, Absdorf-Hippersdorf, 1.11.1987
Am Blockaufsatz sind neben den üblichen (unbeschrifteten!) Gleisanzeigertasten und Richtungswechseltasten (von Hand mit "RWT" überschrieben) Bedienkästchen für die Ersatzsignale auf den Einfahrsignalen angebracht:
Blockapparat, Fdl, Absdorf-Hippersdorf, 1.11.1987
Darüber ist die Signal- und Blockanzeige aufgebaut:
Signal- und Blockanzeige am Blockaufsatz, Fdl, Absdorf-Hippersdorf, 1.11.1987
Absdorf hatte damals eine ganze Reihe von altertümlichen Weichen, auch der Bauart Xa, in den Hauptgleisen. Hier ist eine erste zu sehen. Vor dem Weichensignal ist das Schwinggewicht gelagert, das bei ausgebundener Weiche zum Umstellen montiert werden muss:
Weiche 57, Absdorf-Hippersdorf, 1.11.1987

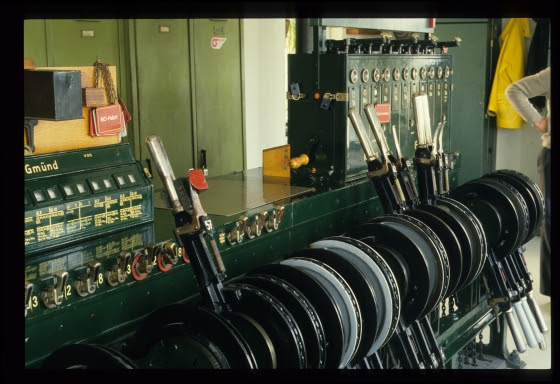

Auf der Hebelbank am Stellwerk 2 scheinen Weichenhebel die Plätze der früheren Signalhebel vor dem Blockapparat eingenommen zu haben:
Hebelbank und Blockapparat, Stw.2, Absdorf-Hippersdorf, 1.11.1987
Hier sieht man den Apparat von der anderen Seite:
Gleisanzeiger, Hebelbank und Blockapparat, Stw.2, Absdorf-Hippersdorf, 1.11.1987
Über dem Blockapparat war die Signal- und Blockanzeige aufgebaut. Am unteren Rand befanden sich die Bedientasten für Signale, ZG-Block und eine ZRG ("Zustimmungsrücknahmegruppentaste"?) samt zugehöriger Zt ("Zustimmungstaste", ausnahmsweise mit kleinem t). Aus Richtung Gmünd ist eine Einfahrt freigestellt, am Blockapparat sieht man das entblockte Be-Feld (drittes Feld von rechts) und das geblockte Ff-Feld (viertes Feld von rechts):
Signalanzeige- und Bedientafel, Stw.2, Absdorf-Hippersdorf, 1.11.1987
Kurz darauf ist der Zug eingefahren, und die Tastensperre ist gesprungen – das Signal Z ist auf Halt zurückgefallen, und das Ts-Feld (zweites Feld von rechts) ist nun weiß. Der Stellwerker wird gleich darauf Be- und Ts-Feld über die Doppeltaste und den Induktor blocken ("den Befehl zurückgeben"), und wenn der Fahrdienstleiter dann sein Fa-Feld blockt, wird hier das Ff-Feld entblockt, und die Blockeinrichtungen sind wieder in Grundstellung:
Blockapparat und Signalanzeige- und Bedientafel, Stw.2, Absdorf-Hippersdorf, 1.11.1987
Auf der linken Seite der Signalanzeige sieht man ein altes Verschubsignalsymbol: Hier wurde wie bei den alten BBÖ-Verschubsignalen die Farbe blau für die Anzeige von "Verschubhalt" verwendet:
Signalanzeige- und Bedientafel, Stw.2, Absdorf-Hippersdorf, 1.11.1987
Auf zwei Weichenhebeln und einer Reihe von Fahrstraßenknebeln sieht man hier Hilfssperren, um belegte Gleise vor unbedachten Fahrten zu schützen:
Gleisanzeiger, Stw.2, Absdorf-Hippersdorf, 1.11.1987
Und hier sieht man das gepflegte Stellwerksgebäude:
Stellwerk 2, Absdorf-Hippersdorf, 1.11.1987

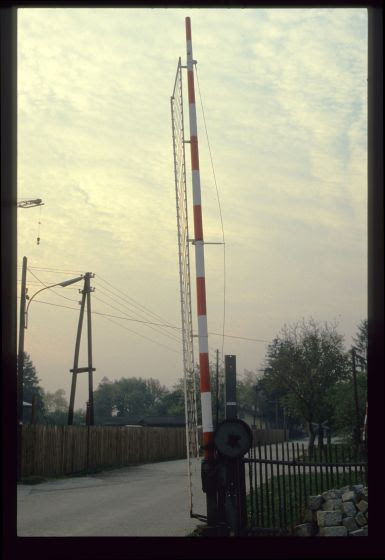

Direkt daneben befand sich eine Schrankenanlage mit den damals noch häufig vorhandenen Hängegittern:
Schrankenbaum beim Stellwerk 2, Absdorf-Hippersdorf, 1.11.1987

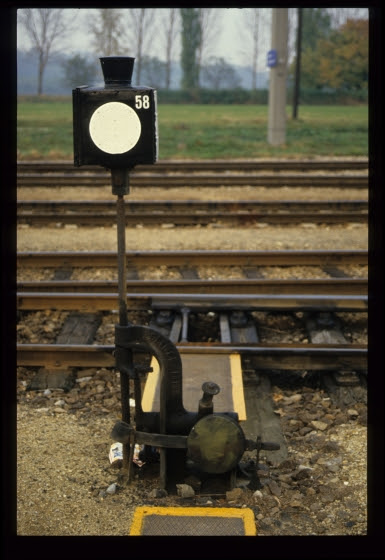

Und hier sehen wir die alte Xa-Weiche 58. Auch hier ist ein Gewicht für den Fall des Ausbindens der Weiche gelagert:
Weiche 58, Absdorf-Hippersdorf, 1.11.1987
Auf dem folgenden Bild sieht man, dass diese fernbediente Weiche tatsächlich keinen Spitzenverschluss hatte: Die beiden Zungen sind direkt miteinander verbunden! Die Haltekraft muss daher vom Weichenantrieb alleine aufgebracht werden – an Xa-Weichen war das üblicherweise ein Antrieb der Bauart 9SA. Zugfahrstraßen gab es über die Weiche 58 allerdings keine, sie führte ins Gleis 107, meine ich mich zu erinnern:
Weiche 58 ohne Spitzenverschluss, Absdorf-Hippersdorf, 1.11.1987
Weiche 58 ohne Spitzenverschluss, Absdorf-Hippersdorf, 1.11.1987
Hier sieht man das Gelenk an der Zungenwurzel dieser Weiche:
Zungengelenk, Xa-Weiche 58, Absdorf-Hippersdorf, 1.11.1987
Und zuletzt hier noch zwei Bilder vom Herzstückbereich:
Blockherzstück, Xa-Weiche 58, Absdorf-Hippersdorf, 1.11.1987
Laschen am Herzstück, Xa-Weiche 58, Absdorf-Hippersdorf, 1.11.1987
Bilder vom Stellwerk 1 sowie vom Riegelhebel vor der Fahrdienstleitung zeige ich dann im nächsten Posting.
