Die Elektrifizierung hatte Sigmundsherberg noch nicht erreicht, daher war dort reines Diesel-Territorium:
Bahnhof Sigmundsherberg, 26.5.1984
Die Kamptalbahn war fest in der Hand der 2045er. Hier kommt eine mit einem sehr kurzen Zug von Krems – der Zugführer (wenn ich mich nicht irre) ist kurz davor, vor der Fahrdienstleitung elegant den Verschieberstand zu verlassen:
2045.10 mit 80145 aus Krems, Sigmundsherberg, 26.5.1984
Die 2045.09 hatte sogar noch ein Flügelrad und die alten Lüftergitter:
2045.09, Sigmundsherberg, 26.5.1984
2045.09, Sigmundsherberg, 26.5.1984
Als nächstes habe ich in Blumau an der Wild halt gemacht (zu Orientierung bei meinen Hin- und Herfahrereien hilft vielleicht die Streckenbeschreibung in der Wikipedia). Eine 2143 fährt hier mit einem Güterzug mit fast 150 Achsen bergab – leider habe ich sie unscharf abgelichtet:

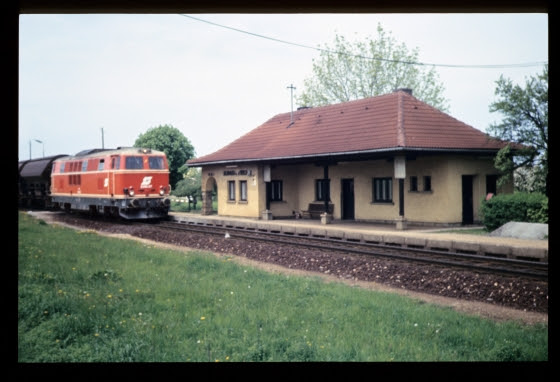

2143.67 mit einem Güterzug, Blumau a.d.Wild, 26.5.1984
Hier sieht man den Blockapparat. Er sieht aus wie ein klassischer vierfeldriger Block; allerdings sind oberhalb die typischen Pfeile eines ZG angebracht. Was nun? Mehreres ist möglich:
- Ein Felder-Streckenblock, wo die Pfeile nur die Richtung anzeigen.
- Ein ZG, wo als Anfangsfelder Gleichstrom-Wechselstrom-Felder eingebaut sind, um die Mechanik der Signalverschlüsse nicht ändern zu müssen.
- ...und sicher noch andere Varianten.
Blumau a.d.Wild, 26.5.1984
Blumau a.d.Wild, 26.5.1984
Danach bin ich ein Stück zurückgefahren. Im Vorbeifahren habe ich Einfahr- und Ausfahrvorsignal auf der Gmünder Seite von Irnfritz aufgenommen:
Einfahrsignal Z und Ausfahrvorsignal h, Irnfritz, 26.5.1984
Als nächstes war ich in Klein Meiseldorf-Maria Dreieichen. Dort gab es einen gegenschlägigen Schranken, was in Österreich ziemlich selten ist:
Klein Meiseldorf-Maria Dreieichen, 26.5.1984
Die Hebelbank hatte keinen Blockaufsatz mehr, sondern war über Signalhebelsperren mit dem ZG-Block verbunden. Drücken einer der roten Tasten lässt den Anker der Hebelsperre anziehen, wenn das blocktechnisch zugelassen ist:
Hebelbank für Blocksignale, Klein Meiseldorf-Maria Dreieichen, 26.5.1984
Die Anzeige und Bedienung des Blocks erfolgte über dieses Anzeigefeld am unteren Ende des Schaltschranks. Es nahm auch diverse Sicherungen mit auf:
Bedienung und Anzeige Zeichengabeblock, Klein Meiseldorf-Maria Dreieichen, 26.5.1984
Später bin ich noch bis zum Vorsignal hinausmarschiert. Hier sieht man es in Vorsichtsstellung:
Vorsignal a1 in Stellung "Vorsicht", Klein Meiseldorf-Maria Dreieichen, 26.5.1984
Kurz darauf wurde es auf "Hauptsignal frei" gestellt. Wenn man die Bilder genau studiert, kann man ziemlich gut erkennen, wie die Mechanik funktioniert – vielleicht nehme ich mir einmal Zeit und zeichne ein paar Skizzen oder mache sogar eine Animation davon:
Vorsignal a1 auf Frei, Klein Meiseldorf-Maria Dreieichen, 26.5.1984
Bald danach kommt der Zug, für den das Blocksignal auf frei ging:
2143.43 mit E1872 beim Vorsignal a1, Klein Meiseldorf-Maria Dreieichen, 26.5.1984
Auf meinem Weg zurück traf ich das Blocksignal dann wieder in Freistellung für den nächsten Zug an:
Blocksignal A1 steht frei für Zug 2100, Klein Meiseldorf-Maria Dreieichen, 26.5.1984
Mein letzter Sicherungsanlagenbesuch an diesem Tag war in Hötzelsdorf-Geras. Der Bahnhof war vollständig mit Einheits-Stellwerken ausgerüstet, allerdings nach der österreichischen Anordnung mit einem Befehlswerk in der Fahrdienstleitung und zwei davon abhängigen Endstellwerken!
Da die deutsche Einheit keine Mitwirkung des Fahrdienstleiters bei der Fahrstraßenauflösung kennt, fehlen auf diesem Befehlswerk Fa-Felder. Es reichten daher vier Befehlsabgabefelder. Zusätzlich gibt es ein Zustimmungsfeld, mit dem das Stellwerk 2 der Fahrdienstleitung bestätigt, dass die Weiche 51, die im Gleis 4 liegt, in der Geraden verriegelt ist:
Einheits-Befehlswerk, Fdl, Hötzelsdorf-Geras, 26.5.1984
Oberhalb der Befehlsabgabefelder befinden sich Sperren, vermutlich um eine doppelte Verwendung der Zustimmung vom Stellwerk 2 zu verhindern:
Befehlswerk, Fdl, Hötzelsdorf-Geras, 26.5.1984
Der ganze Bahnhof war mit Einheitssignalen ausgerüstet. Hier sehen wir die Ausfahrsignale Richtung Gmünd, im Hintergrund das Stellwerk 2 in typischer Einheitsbauart:
Ausfahrsignale R1, R2 und R4 und Stw.2, Hötzelsdorf-Geras, 26.5.1984
Innerhalb des Stellwerks steht ein astreines Einheitsstellwerk. Ganz vorne ist der Riegel I, der die Weiche 51 in der Plusstellung verschließt und damit die Zustimmungsabgabe für die Fahrten a4 und h4 erlaubt. Die Grundstellung dieses Hebels ist natürlich wie in Einheitsstellwerken nach oben, aber da die Weiche in der Regel verriegelt bleibt, steht dieser Hebel typischerweise wie auch hier nach unten. Dahinter folgen
- der Weichenhebel für die W52 – die Weiche steht in die Ablenkung;
- die zugehörigen Riegeldoppelhebel II und III – der nach unten stehende Riegelhebel III verriegelt die W52;
- der Weichenhebel für die Einfahrweiche W53 – die Weiche steht in die Plusstellung = Gerade;
- und wieder die zugehörigen Riegeldoppelhebel IV und V – der Hebel IV verriegelt die W53 in der Geraden.
- Zuerst der Hebel für das Ausfahrvorsignal h.
- Dann die Ausfahrsignalhebel R1, R2 und R4.
- Daneben die Einfahrsignaldoppelhebel Z1 und Z2.
- Und zum Schluss der Hebel für das Einfahrvorsignal z (offenbar wurde hier kein Durchgangsantrieb verwendet, sondern wie in Österreich üblich ein eigener Vorsignalhebel).
Hebelbank und Blockapparat, Stw.2, Hötzelsdorf-Geras, 26.5.1984
Am Blockwerk sieht man ganz links das Zustimmungsabgabefeld für die Fahrten auf Gleis 4. Daneben sind die drei Befehlsempfangsfelder für die Ausfahrten – eines je Gleis, weil die Einheitsstellwerke keine Gleisanzeiger kannten. Dann folgt das Gleichstrom-Fahrstraßenfeld, und ganz rechts schließlich nach der Wiederholungssperre die drei Befehlsempfangsfelder für die Einfahrten. Oben drüber ist minimalistisch die Anzeige für den ZG angebracht:
Blockapparat, Hötzelsdorf-Geras, 26.5.1984
Unterhalb der Blockfelder sind die Blocksperren angebracht. Im Gegensatz zum vorherigen Bild ist hier eine Einfahrt gestellt:
- Ganz rechts ist hat Riegelstange des Blockfeldes den grauen Haken angehoben, sodass (durch das Stellen des Fahrstraßenhebels) darunter die Blockwelle nach links verdreht werden konnte.
- Das Einfahrsignal ist freigestellt. Das sieht man daran, dass die Signalwelle unter der Wiederholungssperre (vierte Blocksperre von links) ebenfalls verdreht ist, sodass die Wiederholungssperre nun in "Vorbereitungsstellung" steht: Der kleine Hebel mit dem Gewicht ist nach links geschoben, der rote Haken ist deshalb auf das Sperrstück auf der Signalwelle gefallen und wird sich nach dem Zurücklegen des Signalhebels dahinter einklinken – dadurch wird ein erneutes Freistellen des Signals verhindert:
Blocksperren, Hötzelsdorf-Geras, 26.5.1984
Kurz darauf fährt der Zug ein – weit im Hintergrund erkennt man (vielleicht) das freistehende Einfahrsignal:
2143.53 mit Nz 60817 (106 Ax), Hötzelsdorf-Geras, 26.5.1984
Hier ist dieses Signal samt dem davorstehenden Ausfahrvorsignal sichtbar. Die zweite Blende wird, nach den Regeln österreichischer Vorsignale, nicht verwendet:
Einfahrsignal Z und Ausfahrvorsignal h, Hötzelsdorf-Geras, 26.5.1984
Auf diesem Detailfoto sieht man die Scheibenkupplung des Vorsignals (das helle, flache Gehäuse am unteren Teil des Vorsignalmastes):
Einfahrsignal Z und Ausfahrvorsignal h, Hötzelsdorf-Geras, 26.5.1984
Auf der anderen Seite des Bahnhofs stehen die Ausfahrsignale H4, H2 und H1 und dahinter das Stellwerk 1. Weit im Hintergrund ist noch das Einfahrsignal A auszumachen:
Ausfahrsignale H4, H2 und H1 und Stw.1, Hötzelsdorf-Geras, 26.5.1984
Auch diese Hebelbank folgt deutschen Normalien. Beide Weichen stehen in der Geraden und sind nicht verriegelt, daher stehen alle Hebel nach oben in der Grundstellung:
Hebelbank und Blockapparat, Stw.1, Hötzelsdorf-Geras, 26.5.1984
Am Blockapparat sieht man die Felder, die jenen am Stellwerk 2 entsprechen. Hier sieht man übrigens neben der ZG-Anzeige die grüne Rückblocktaste. Außerdem ist auf diesem Blockwerk, genau wie auf jenem am Stellwerk 2, eine schmale Holzleiste montiert. Das ist eher keine Originalausstattung der Deutschen Einheit – wozu können sie gedient haben?
Blockapparat, Stw.1, Hötzelsdorf-Geras, 26.5.1984
Zum Abschluss des Tages habe ich Sigmundsherberg noch diverses fahrende Material abgebildet:
2143.53+65 mit 2109, 2045.18 von 6205, Sigmundsherberg, 26.5.1984
2045.18 von 6205, Sigmundsherberg, 26.5.1984
Was hatten die folgenden Vorheizanlagen in Sigmundsherberg zu suchen? Hatte hier ein Eisenbahnverein zugeschlagen, waren sie im Vorgriff auf die Elektrifizierung hergekommen, oder war in Sigmundsherberg einfach genügend Abstellplatz? Einer meiner Leser weiß das vielleicht und klärt uns auf ...
011.21, 011.24 ex 1670 als Vorheizanlagen, Sigmundsherberg, 26.5.1984
52.854, Sigmundsherberg, 26.5.1984
2045.05+12+10, Sigmundsherberg, 26.5.1984
Heizhaus, Sigmundsherberg, 26.5.1984
Die folgende Maschine werden wir fast tausend Fotos später in grüner Lackierung und mit Metallziffern sehen – hier ist sie noch rot lackiert und mit "Pflatsch" versehen:
2045.20 vor 6226, Sigmundsherberg, 26.5.1984
Das war's von diesem Frühlingstag auf der Franz-Josefsbahn!
